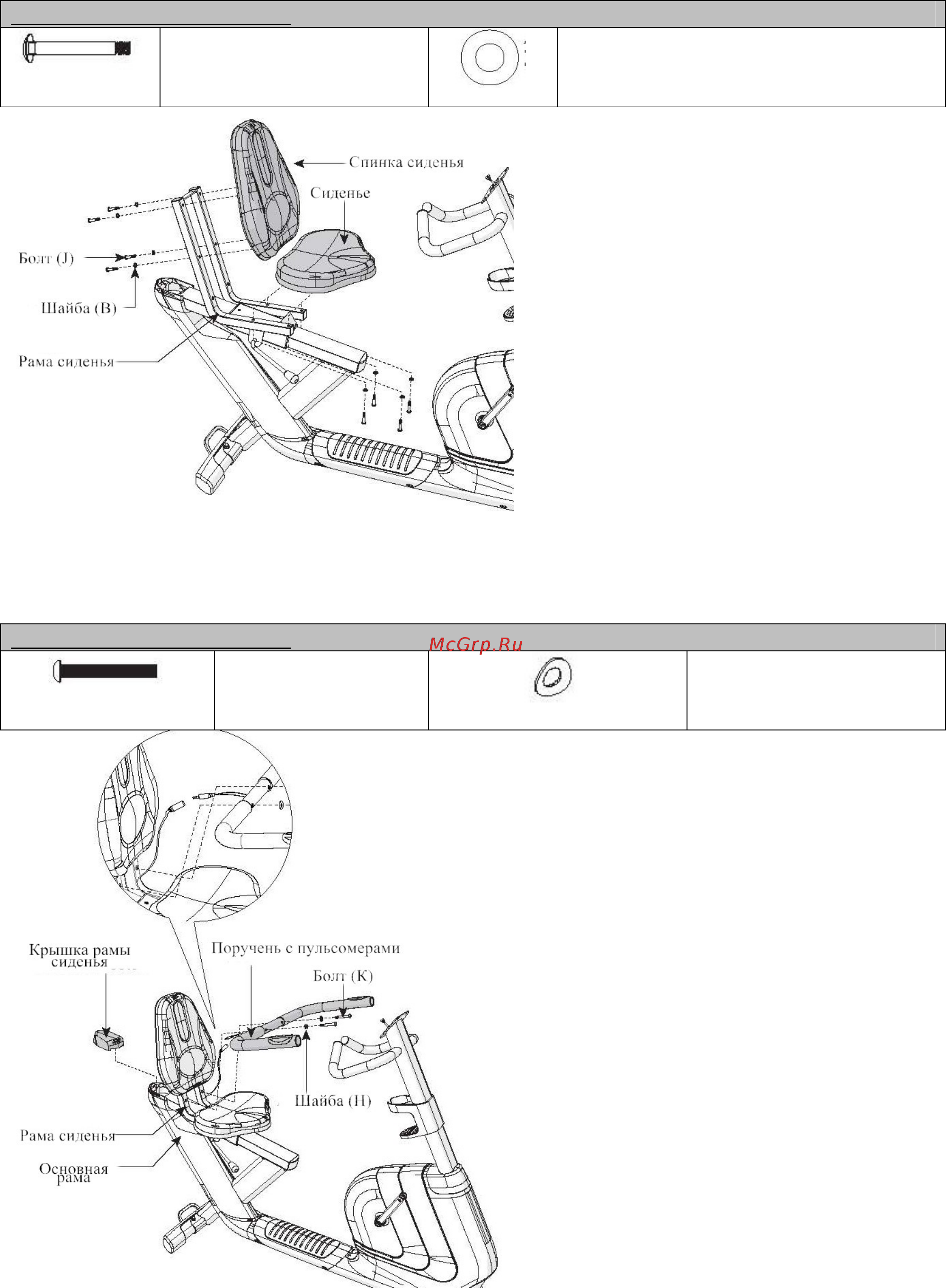

ШАГ 5

СБОРОЧНЫЙ КОМПЛЕКТ:

Болт (J)

M8*45мм

Кол-во - 8

Плоская шайба (B)

Ф9*18*2,0t мм

Кол-во - 8

A. Откройте сборочный

комплект №5.

B. Закрепите сиденье на раме с

помощью 4 болтов (J) и 4

шайб (B).

ШАГ 6

СБОРОЧНЫЙ КОМПЛЕКТ:

Болт (K)

M10*65мм

Кол-во - 2

Дугообразная шайба (H)

Ф9*18*2,0t мм

Кол-во - 8

A. Откройте сборочный

комплект №6.

B. Закрепите поручни с

пульсомерами на раме

сиденья, используя 2 болта

(К) и 2 шайб (H).

C. Закрепите крышку рамы

сиденья на основной раме.

D. Подключите провод

пульсомера поручней к

проводам основной рамы.
