23
Die Lithium-Ionen-Akkus können herausfließen, sich
entzünden oder explodieren, falls sie auf hohe Temperaturen
erhitzt werden bez. falls es zu einem Kurzschluss kommt. Die
Akkus dürfen deswegen an heißen und sonnigen Tagen im
Auto nicht aufbewahrt werden. Der Akku darf nicht geöffnet
werden. Die Lithium-Ionen-Akkus enthalten elektronische
Sicherungseinrichtungen, deren Beschädigung das
Entflammen oder die Explosion des Akkus verursachen kann.

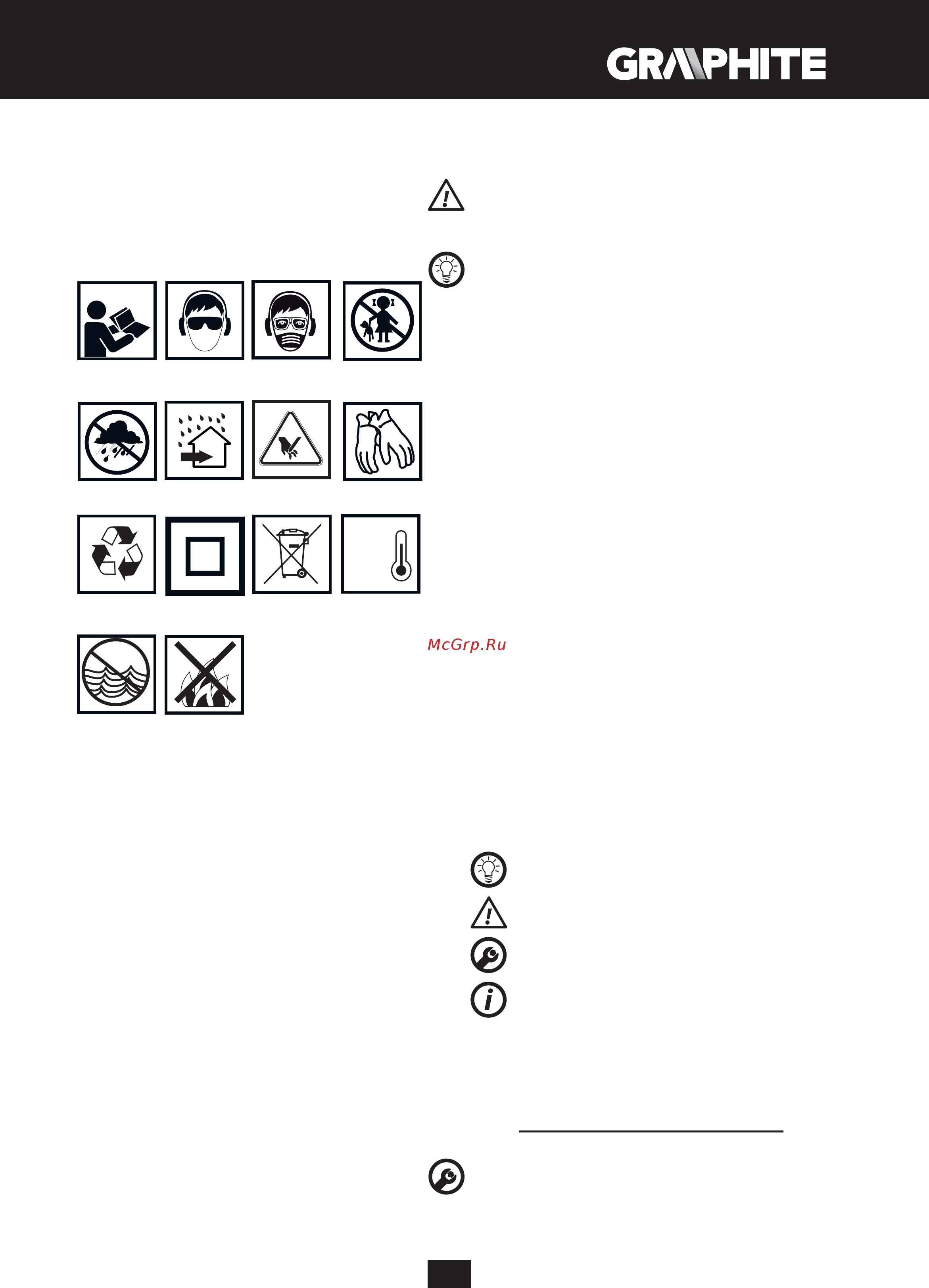

Erläuterung zu den eingesetzten Piktogrammen
1234
75
Max.
50°C
6 8
91011
12
13
14
1. Die Betriebsanleitung durchlesen und die darin enthaltenen
Warnhinweise und Sicherheitshinweise beachten!
2. Schutzbrille und Gehörschutz tragen.
3. Bei der Arbeit eine Schutzmaske tragen.
4. Das Gerät von Kindern fernhalten.
5. Das Gerät vor Regen schützen.
6. In Räumen betreiben. Vor Feuchte und Wasser schützen.
7. Vorsicht – heiße Elemente!
8. Schutzhandschuhe tragen.
9. Recycling.
10. Zweite Schutzklasse.
11. Getrennt sammeln.
12. Akkuzellen nicht ins Feuer legen.
13. Gefährlich für die aquatische Umwelt.
14. Nicht über 50 °C erhitzen lassen.
AUFBAU UND ANWENDUNG
Der Winkelschleifer ist ein manuelles akkubetriebenes
Elektrowerkzeug. Es wird mit einem Gleichstrom-
Kommutatormotor mit Dauermagnet angetrieben, dessen
Drehzahl mit einem Winkelzahnradgetriebe übertragen
wird. Der Schleifer kann sowohl zum Schleifen, als auch zum
Trennschleifen verwendet werden. Das Elektrowerkzeug dieser
Art wird üblicherweise zum Entfernen unterschiedlicher Gräte
aus der Oberfläche von Metallelementen, zur Bearbeitung
der Oberfläche von Schweißnähten, zum Durchschneiden
von Dünnwandrohren und geringen Metallelementen usw.
eingesetzt. Beim Einsatz entsprechender Zubehörteile kann
der Winkelschleifer nicht nur zum Trennschleifen und Schleifen,
sondern auch zum Entfernen von Rost, alter Anstrichen usw.
verwendet werden.
Als Anwendungsbereich gelten allgemeine Reparatur- und
Konstruktionsarbeiten bei der Inneneinrichtung, Umbauarbeiten
usw.
Das Gerät darf ausschließlich im Trockenverfahren
betrieben werden. Es dient nicht zum Polieren.
Nichtbestimmungsgemäße Verwendung des
Elektrowerkzeugs ist nicht zugelassen.
Nichtbestimmungsgemäßer Gebrauch.
• Keine asbesthaltigen Stoe bearbeiten. Asbest ist
krebserzeugend.
• Keine Stoe verarbeiten, deren Stäube leicht brennbar oder
explosiv sind. Beim Gebrauch des Elektrogerätes kommt es zur
Funkenbildung, die die freigesetzten Dämpfe entzünden
können.
• Bei den Schleifarbeiten keine Trennscheiben zum
Trennschleifen verwenden. Die Trennscheiben arbeiten mit
der Stirnäche und das Schleifen mit ihrer Seitenäche kann sie
beschädigen und den Bediener verletzen.
BESCHREIBUNG DER SEITEN MIT GRAPHIKEN
Die unten angeführte Nummerierung bezieht sich auf die
Elemente des Gerätes, die auf den Seiten mit Graphiken
dargestellt werden.
1. Taste der Spindelarretierung
2. Taste der Schalterverriegelung
3. Hauptschalter
4. Zusatzgriff
5. Scheibenschutzhaube
6. Außenflansch
7. Innenflansch
8. Hebel (Abdeckung der Schneidescheibe)
9. Akku
10. Akku-Spannknopf
11. LED-Dioden
12. Ladegerät
13. Taste der Akku-Ladezustandsanzeige
14. Akku-Ladezustandsanzeige (LED-Diode)
* Es können Unterschiede zwischen der Abbildung und dem Produkt
auftreten.
BESCHREIBUNG DER VERWENDETEN GRAPHISCHEN
ZEICHEN
ACHTUNG
WARNUNG
MONTAGE/EINSTELLUNGEN
INFORMATION
AUSSTATTUNG UND ZUBEHÖR
1. Scheibenschutzhaube – 1 St.
2. Sonderschlüssel – 1 St.
3. Zusatzgriff – 1 St.
VORBEREITUNG AUF DEN EINSATZ
AKKU HERAUSNEHMEN / EINLEGEN
• Der Akku-Befestigungsknopf (10) drücken und den Akku (9)
herausnehmen (Abb. A).
• Den aufgeladenen Akku (9) in die Aufnahme im Handgriff bis
zu einem hörbaren Einrasten des Akku-Befestigungsknopfs
(10) einschieben.
