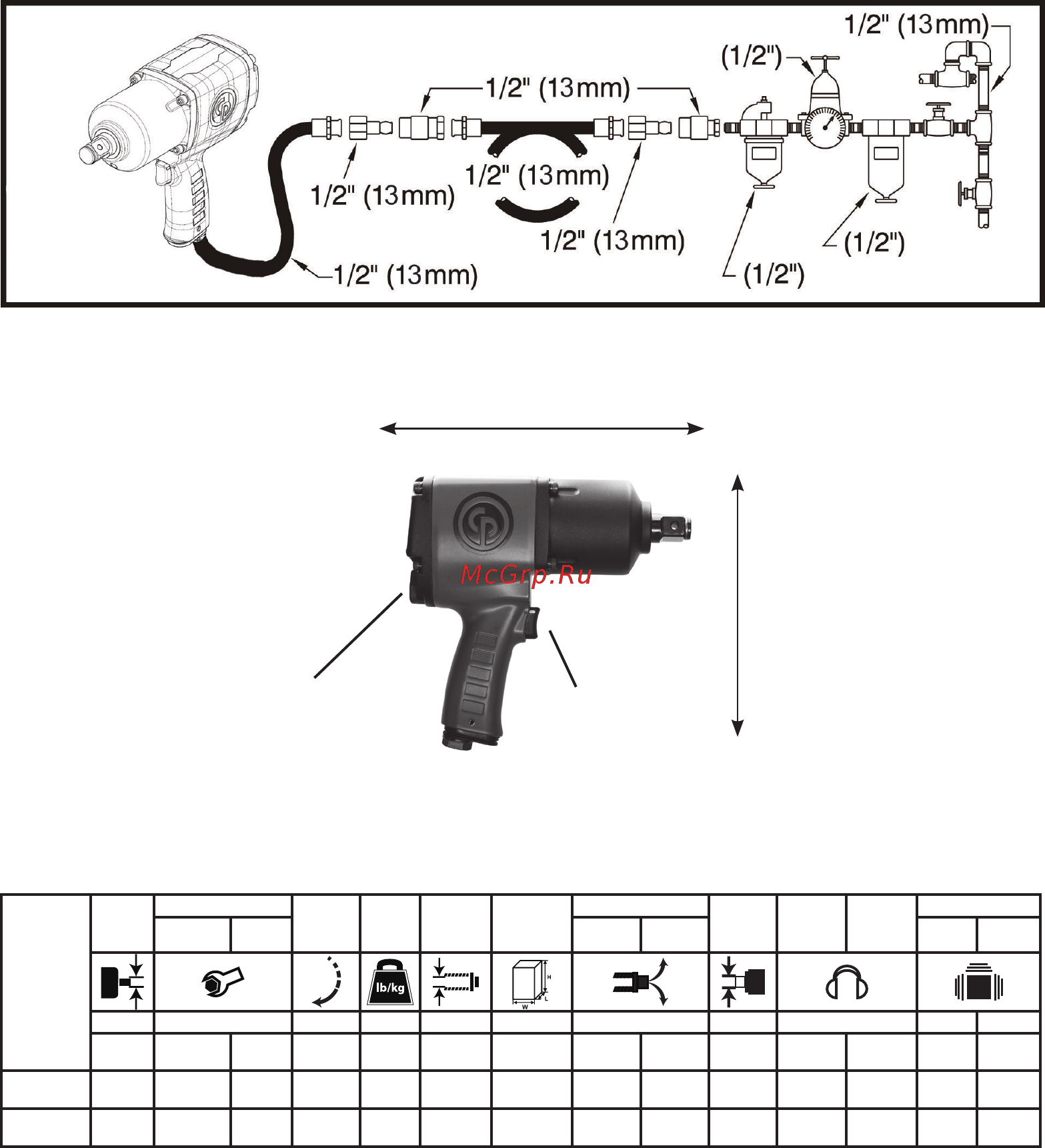

Chicago Pneumatic CP7630-6 [2/32] Air diagram

Chicago Pneumatic CP7630-6 [2/32] Air diagram
A
L
H
Fig. 1
Fig. 2
B
Air Diagram:
Model
Drive
Torque
Speed Weight
Inner Hose
Dia.
Dimension
L x W x H
Air Consumption
Air Inlet
Sound-
Pressure
L
pA
Sound-
Power
L
wA
Vibrations
Working Max
Average At load
ahd k
1 2 3 4 5 6 7 8 9 10 11
[inch]
[ft.lbs]
[Nm]
[ft.lbs]
[Nm]
[min-1]
[lb]
[kg]
[inch.]
[mm]
[inch.]
[mm]
[SCFM]
[Nl/s]
[SCFM]
[Nl/s]
[inch] [dB(A)] [dB(A)] [m/s²] [m/s²]
CP7630 3/4”
130-809
177-1097
1106
1500
6900
10.6
4.8
1/2”
13
9.5*8.9*3
240*225*75
5.1
2.4
21
9.7
3/8”
-19PS
105.3 116.3 9.8 3
CP7630-6 3/4”
130-809
177-1097
1106
1500
6900
10.8
4.9
1/2”
13
15.5*8.9*3
390*225*75
5.1
2.4
21
9.7
3/8”
-19PS
105.3 116.3 7.0 1.9
