Chicago Pneumatic CP7630-6 [20/32] Cp7630 série

Česky

1. Technické údaje (viz. Obr. 2)

CP7630 Série

Maticový klíč na stlačený vzduch

max. tlak 6,3 barů (90 psi)

:úroveň vibrací, k nejasnost ; L

úroveň akustického tlaku dB(A), K

= K

= 3 dB nejasnost.

Prohlášení o emisích hluku (ISO 15744) a vibracích (ISO 28927-2)

Všechny hodnoty jsou platné k datu vydání této publikace. Nejnovější informace naleznete na webových stránkách www.cp.com.

Tyto oznámené hodnoty byly získány laboratorním testováním v souladu s uvedenými normami a jsou vhodné pro srovnání s oznámenými hodnotami jiných

testovaných nástrojů podle stejných norem. Tyto oznámené hodnoty nejsou vhodné pro použití při vyhodnocení rizika a hodnoty naměřené na individuálních

pracovištích mohou být vyšší. Aktuální hodnoty ohrožení a riziko poškození přestálé individuálním uživatelem jsou jedinečné a závisí na způsobu, kterým

uživatel pracuje, na designu obrobku a pracovní stanice stejně jako na době působení a fyzické zdatnosti uživatele.

My, společnost CHICAGO PNEUMATIC TOOLS nemůžeme být odpovědni za důsledky používání oznámených hodnot namísto hodnot odrážejících aktuální

působení¬ při individuálním vyhodnocení rizika při situaci na pracovišti, nad kterým nemáme žádnou kontrolu.

Tento nástroj může při nesprávném používání způsobovat syndrom vibrací ruky/paže. Příručku EU popisující, jak se vypořádat s vibracemi ruky/paže, nalez-

nete na www. pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf

Doporučujeme program zdravotního dohledu umožňující včasné odhalení symptomů, které mohou souviset se působením hluku a vibracím, aby bylo možné

změnit řídicí procesy s cílem předcházet budoucím újmám na zdraví.

2. Typ stroje

• Tento výrobek je navržen k instalaci a demontáži příchytek se závitem do dřeva, kovu a plastu. Není určen k žádnému jinému účelu. Pouze pro profesionální

využití.

• Pečlivě si prosím přečtěte bezpečnostní informace o výrobku!

3. Implementace a činnost

• Zapojte zařízení, jak je uvedeno na Obr. 01.

• Připojte příslušenství správně k nástroji.

• Aby se nástroj otáčel zpět, otočte zpětný přepínač (B) doleva. Aby se nástroj otáčel vpřed, otočte zpětný přepínač (B) doprava.

• Stroj spustíte jednoduše zatáhnutím za spouštěč (A). Otáčky nástroje se zvyšují zvýšením tlaku na spouštěč. Nástroj zastavte uvolněním hlavního vypínače.

• Tento elektrický šroubovák je vybaven regulátorem (B), který umožňuje nastavení výstupního výkonu. Otočte knoflík regulátoru proti směru hodinových

ručiček, abyste zvýšili výkon na maximum, ve směru hodinových ručiček, abyste výkon snížili.

• Přepínač zpětného chodu (B) použijte teprve tehdy, až se hřídel pohonu zcela zastaví. Změníte-li směr otáčení dříve, než se hřídel pohonu zcela zastaví,

můžete poškodit přístroj.

4. Mazání

•

Mazání motoru

•

Mazání spojky

Použijte mazací pistoli s olejem SAE #10 seřízenou na dvě (2) kapky za minutu.

Jestliže nelze použít mazací pistoli, přidávejte olej pro pneumatické motory do

otvoru jedenkrát denně.

Doporučené mazivo CP Oil PROTECTO-LUBE:

- 4 oz (0.12l) P/N: CA149661

- 20.8 oz (0.591l) P/N: CA000046

- 1gal (3.8l) P/N: P089507

Použijte syntetický mazací tuk CP Pneu-Lube 8940158455.

5. Údržba

• Dodržujte místní směrnice o ochraně životního prostředí při manipulaci a likvidaci všech komponent

• Demontujte a zkontrolujte nástroj každé tři měsíce, jestliže ho používáte každý den. Poškozené nebo opotřebené díly vyměňte.

• Vždy se ujistěte, že je nástroj odpojen od zdroje energie (stlačeného vzduchu), abyste se vyhnuli náhodnému spuštění.

• Vysoce opotřebitelné díly jsou podtrženy v seznamu náhradních dílů.

• Abyste zkrátili dobu nečinnosti na minimum, doporučujeme následující servisní balíčky.

Balíček pro seřizování: viz. Seznam náhradních dílů

6. Likvidace

• Likvidace tohoto zařízení musí být prováděna podle platné legislativy dané země..

• Všechny poškozené, vysoce opotřebované nebo nesprávně fungující nástroje SE NESMÍ POUŽÍVAT.

• Opravu smí provádět pouze kvalifikovaný opravář.

7. Prohlášení o shodě

My : CHICAGO PNEUMATIC Tool Co. 1800 Overview Drive Rock Hill, SC 29730 - USA

Prohlašujeme, že výrobek (výrobky): Maticový klíč na stlačený vzduch

Typ(y) nástroje: CP7630,CP7630-6 Sériové číslo: od 00501 do 99999

Původ výrobku: Číně

je ve shodě s požadavky směrnic Evropské rady a zákonům členských států vztahujícím se k: (8) ke „Strojírenství“ 2006/42/EC (17/05/2006)

je v souladu s aplikovatelnými normami: EN ISO 11148-6:2012

Jméno a pozice vydavatele: Nicolas Lebreton ( R&D Manager)

Místo a datum: Saint-Herblain, 17/07/2013

Technický soubor je k dispozici v sídle EU. Nicolas Lebreton R&D manager LLC CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France

Původní pokyny

Všechna práva vyhrazena. Veškeré nepovolené používání nebo kopírování obsahu nebo jeho částí je zakázáno. Platí to zvláště pro obchodní značky, označení modelů, čísla součástek

a výkresy. Používejte pouze schválené součástky. Veškerá poškození nebo selhání způsobená použitím neschválených součástek není pokryto zárukou nebo zodpovědností za výrobek.

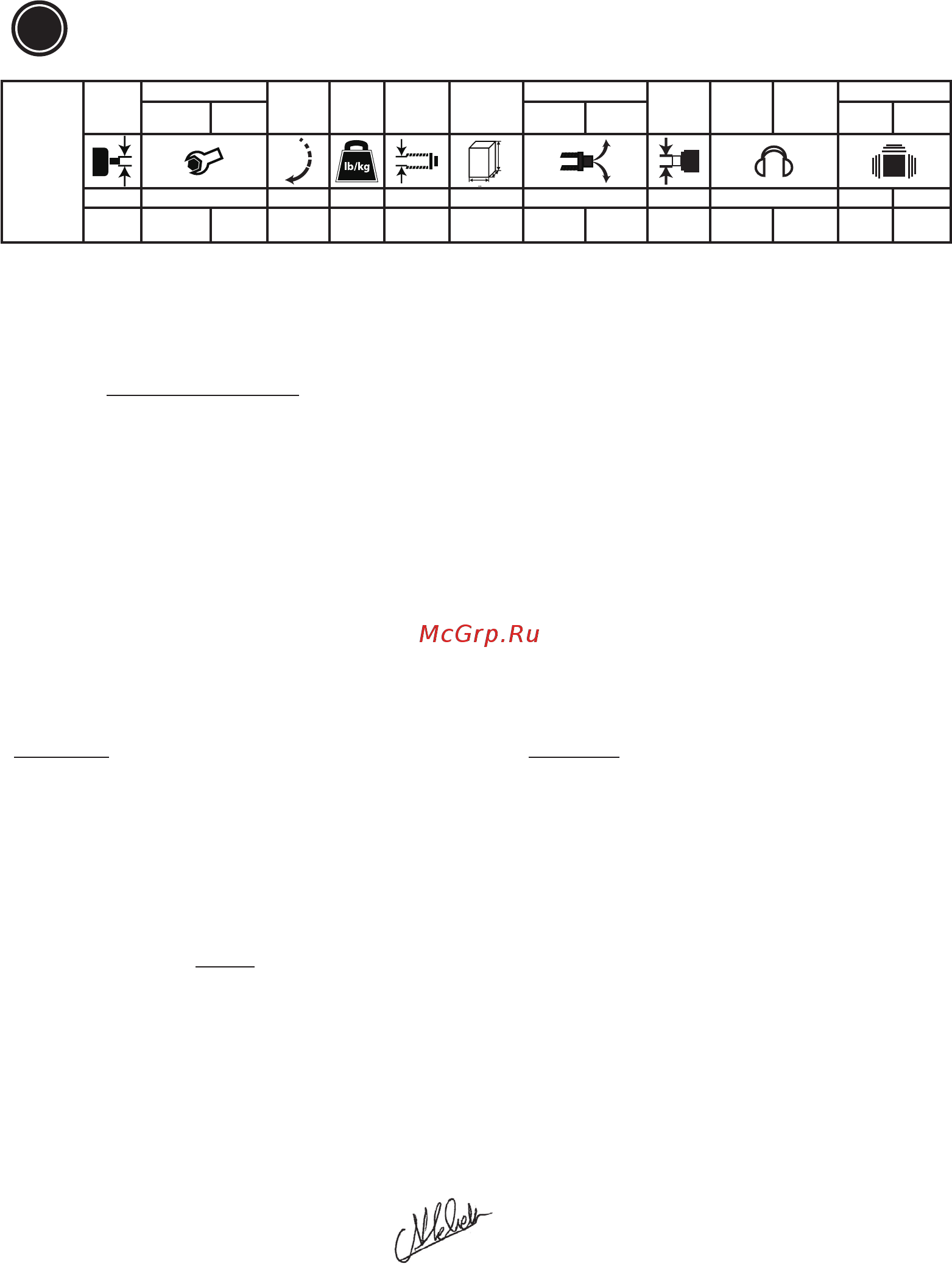

Model:

Pohon

Točivý moment

Otáčky

Hmot-

nost:

Vnitřní

průměr

hadice Ø

Rozměry

D x Š x V

Spotřeba vzduchu

Přívod vz-

duchu

Akustický

tlak

Akustický

výkon

Vibrace

Pracující Max

Průměr

Při zátěži

ahd k

1 2 3 4 5 6 7 8 9 10 11

[palec]

[ft.lbs]

[Nm]

[ft.lbs]

[Nm]

[min-1]

[lb]

[kg]

[palec]

[mm]

[palec]

[mm]

[SCFM]

[Nl/s]

[SCFM]

[Nl/s]

[palec] [dB(A)] [dB(A)] [m/s²] [m/s²]
