Série CP3650
Amoladores de extrusão
Portugus
(Portuguese)
MANUAL DE INSTRUÇÕES
Tipo da máquina:
Ferramenta pneumática equipada com bucha de pinças de 1/4” ou 6 mm para
utilização com vários buris para polir e amolar – Não é autorizado qualquer
outro tipo de utilização.
Requisitos para o fornecimento de ar
1. Fornecer a ferramenta com 90 psig (6,3 bar) de ar seco e puro. As
pressões altas reduzem drasticamente o tempo de vida da ferramenta.

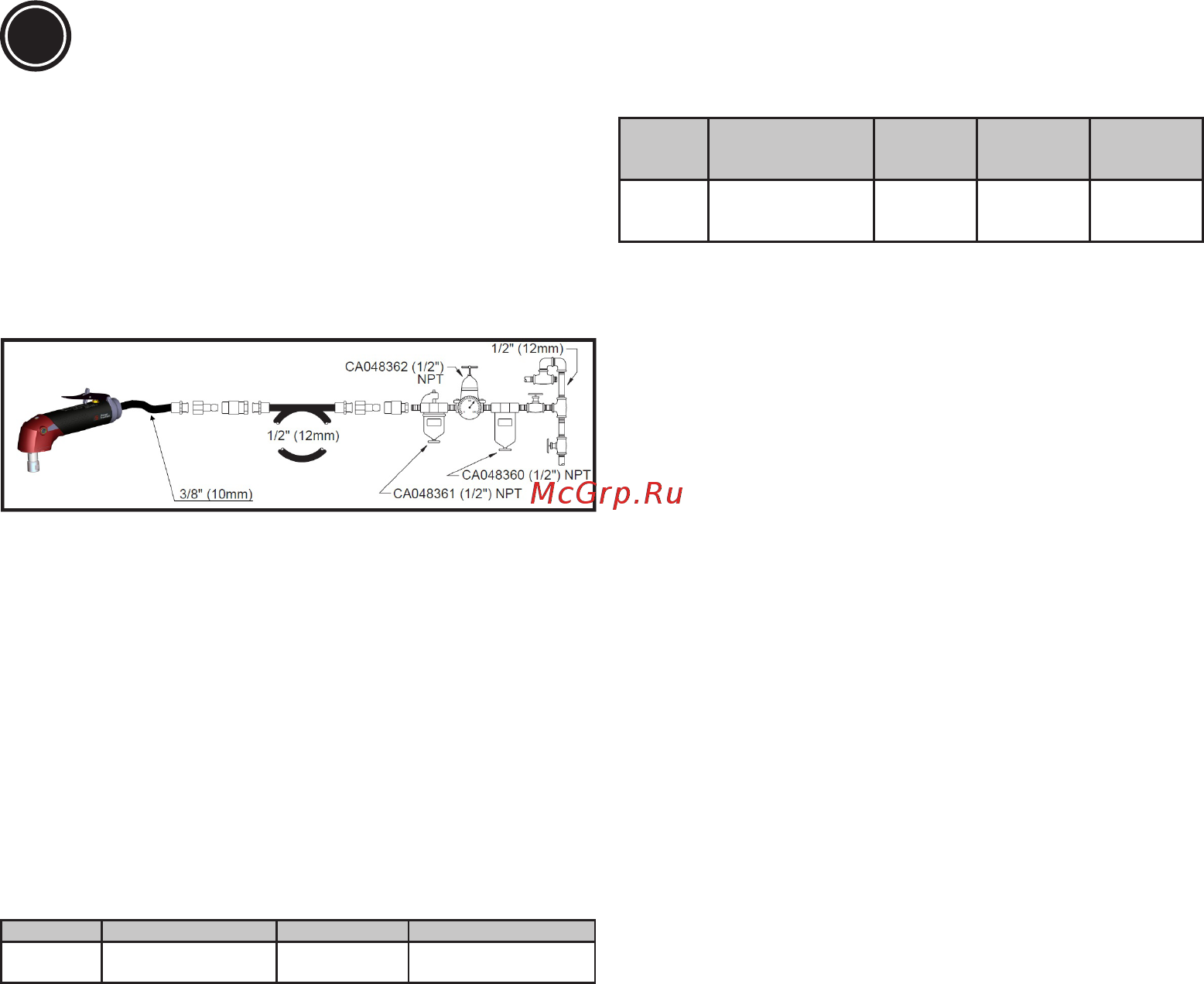

2. Conecte a ferramenta à linha de ar utilizando uma mangueira ou tubulação
que se adapte aos tamanhos mostrados no diagrama.
3. Não instalar um acoplador de acção rápida directamente no punho do
acelerador da recticadora.
Lubricação
Utilizar um lubricador de tubulação de ar com óleo SAE #10, ajustado
para duas gotas por minuto. Se não puder ser utilizado um lubricador
de tubulação de ar, acrescentar óleo de motor pneumático na entrada da
ferramenta uma vez por dia.
Para obter o rendimento máximo da ferramenta pneumática, utilize a
quantidade de massa lubricante correta para as engrenagens oblíquas:
Para ferramenta a velocidade de 12000/13500 rpm, colocar 3.5 g
Para ferramenta a velocidade de 6000/7500/8500 rpm, colocar 5 g
Lubricante recomendado
6159901490 (24 g)
6159901480 (1 kg)
Manutenção
1. Desmonte e inspeccione o motor pneumático de três em três meses se a
ferramenta está em uso diário. Substitua peças danicadas ou desgastas.
2. Para que o tempo de manutenção seja mínimo, os seguintes kits de
serviço, são recomendados:
Conjunto de Manutenção: 2050556003
Dados Técnicos
Tipo Nome CP Potência RPM VelocidadeLivre
Amoladores
de extrusão
CP3650-120ACC 2,3Hp (1700W) 12000
Pressão do ar: 90 psi (6,3 bar)
Declaração de Ruído e Vibração*
Tipo Nome CP
Nível de
vibração a
(1)
(m/s²)
Incerteza k
(1)
(m/s²)
Nível de som
de pressão
(2)
(dBA)
Amola-
dores de
extrusão
CP3650-120ACC 5 3,1 82
(1) Valor de vibração re. ISO 20643.
(2) Incerteza 3 dB(A), de conformidade com EN ISO 15744. Para potência
acústica, some 11 dB(A).
Declaração de Ruído e Vibração
Todos os valores são atuais conforme data desta publicação. Para as
informações mais recentes favor consultar cp.com. Estes valores declarados
foram obtidos por teste feito em laboratório de acordo com os padrões
estipulados e não se destinam para utilização em avaliações de risco. Os
valores medidos nos locais individuais de trabalho podem ser maiores que
os valores declarados. Os valores reais de exposição e o risco de ferimento
sentidos por um usuário são especícos e dependem da maneira em que
o usuário trabalha, da peça e do design da estação de trabalho, bem como
do tempo de exposição e da condição física do usuário. Nós da Chicago
Pneumatic, não podemos nos responsabilizar pelas conseqüências causadas
pelos valores declarados, ao invés dos valores que reetem a exposição real,
e pelaavaliação de risco individual em um ambiente de trabalho sobre o qual
não temos controle.
Esta ferramenta pode provocar o síndrome de vibração das mãos e braços,
caso não seja manuseada de forma adequada. Pode encontrar um guia da
UE sobre a vibração das mãos e braços em
www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_
sheet_0111.pdf
Recomendamos um programa de vigilância médica para detectar
atempadamente sintomas, que possam estar relacionados com a exposição
à vibração, para que os procedimentos de manuseamento possam ser
modicados, por forma a ajudar a evitar prejuízos futuros.
GARANTIA LIMITADA DO FABRICANTE
Garantia Limitada: Os “Produtos” da Chicago Pneumatic Tool Co. LLC (“CP”) estão garantidos
contra defeitos de material e fabrico por um ano, a partir da data da aquisição. Esta garantia
abrange apenas Produtos comprados em primeira mão a CP ou aos revendedores autorizados.
Esta Garantia não se aplica, obviamente, a produtos que tenham sido maltratados, utilizados
indevidamente, modicados ou reparados por alguém que não CP ou um dos seus Agentes de
Revisão Autorizados. Caso se comprove que um Produto CP possui um defeito de material ou de
fabrico no prazo de um ano após a aquisição, devolva-o a qualquer Centro de Revisão da Fábrica
CP ou Centro de Revisão Autorizado para ferramentas CP, com pré-pagamento de transporte,
remetendo o seu nome, morada, prova adequada da data de aquisição e breve descrição do
defeito. CP reserva-se o direito de reparar ou substituir gratuitamente os Produtos defeituosos.
As reparações ou substituições encontram-se garantidas, como acima descrito, para o restante
período da garantia original. A única responsabilidade de CP e o vosso recurso exclusivo ao
abrigo desta Garantia está limitado a reparação ou substituição do Produto defeituoso. (Não
Existem Quaisquer Outras Garantias Expressas Ou Implícitas E CP Não Será Responsável
Por Danos Especiais, Consequenciais Ou Supervenientes, Ou Quaisquer Outros Danos,
Custos Ou Despesas, Excepto Apenas O Custo Ou Despesa Ou Reparação Ou Substituição
Acima Descrito.)
Instruções Originais
Copyright 2012, Chicago Pneumatic Tool Co. LLC
Todos os direitos reservados. É proibido o uso não autorizado, qualquer que
seja o m, assim como a cópia total ou parcial. Isto aplica-se particularmente a
marcas comerciais, denominações de modelos, números de peças e desenhos.
Utilize somente peças autorizadas. A Garantia ou a Responsabilidade pelo
Produto não cobrem danos ou o mal funcionamento causados pela utilização
de peças não autorizadas.
