TEKFOR CNN 40-06-1 [14/52] Габаритные и установочные размеры
![TEKFOR CVK 40-18-1 [14/52] Габаритные и установочные размеры](/views2/1392328/page14/bge.png)
12
2 016
Рис. 42 Рис. 43
Рис. 44
Щит на 6 модулей

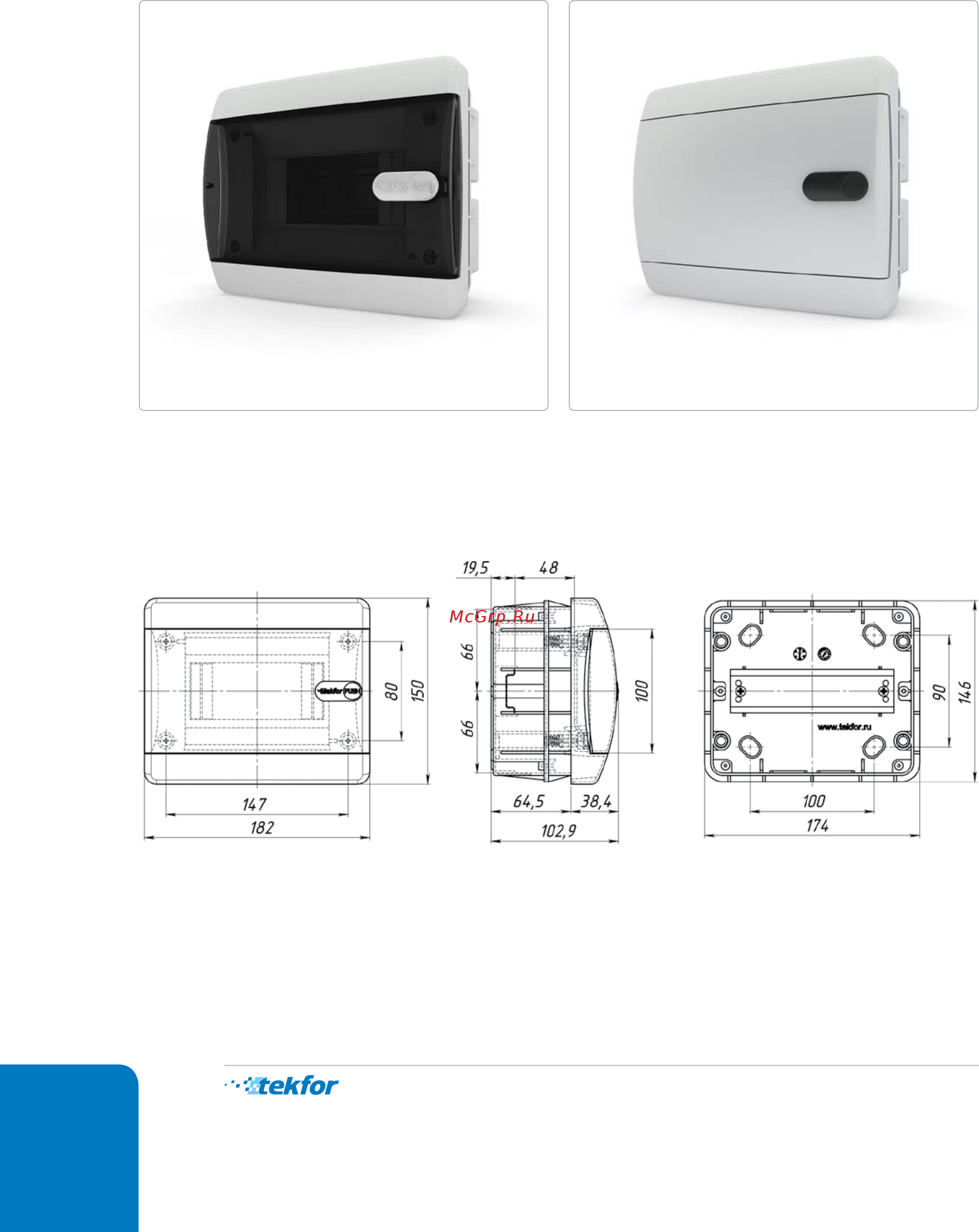

Габаритные и установочные размеры
CVK 40-06-1 арт. 01-05-001 CVN 40-06-1 арт. 01-05-002
Встраиваемые пластиковые распределительные щиты
со степенью защиты IP41, серии C…
