TEKFOR CNN 40-06-1 [48/52] Габаритные и установочные размеры
![TEKFOR CNN 40-06-1 [48/52] Габаритные и установочные размеры](/views2/1392328/page48/bg30.png)
46
2 016
Технические данные
– Степень защиты IP66.
– Класс электроизоляции II.
– Цвет серый RAL 7035.
– Материал самозатухающий термопластик, обладающий стойкостью к воспламенению при воздей-
ствии нагретой до температуры 960 °С проволокой (испытание по ГОСТ 27483 (МЭК 60 695-2-1)).
– Рабочие темпиратуры от –50 до +100 °С.
– Используемый размер оцинкованной DIN-рейки 35 × 7,5 мм.
– Корпуса изготавливаются согласно стандарта ГОСТ Р 50827 (МЭК 670).

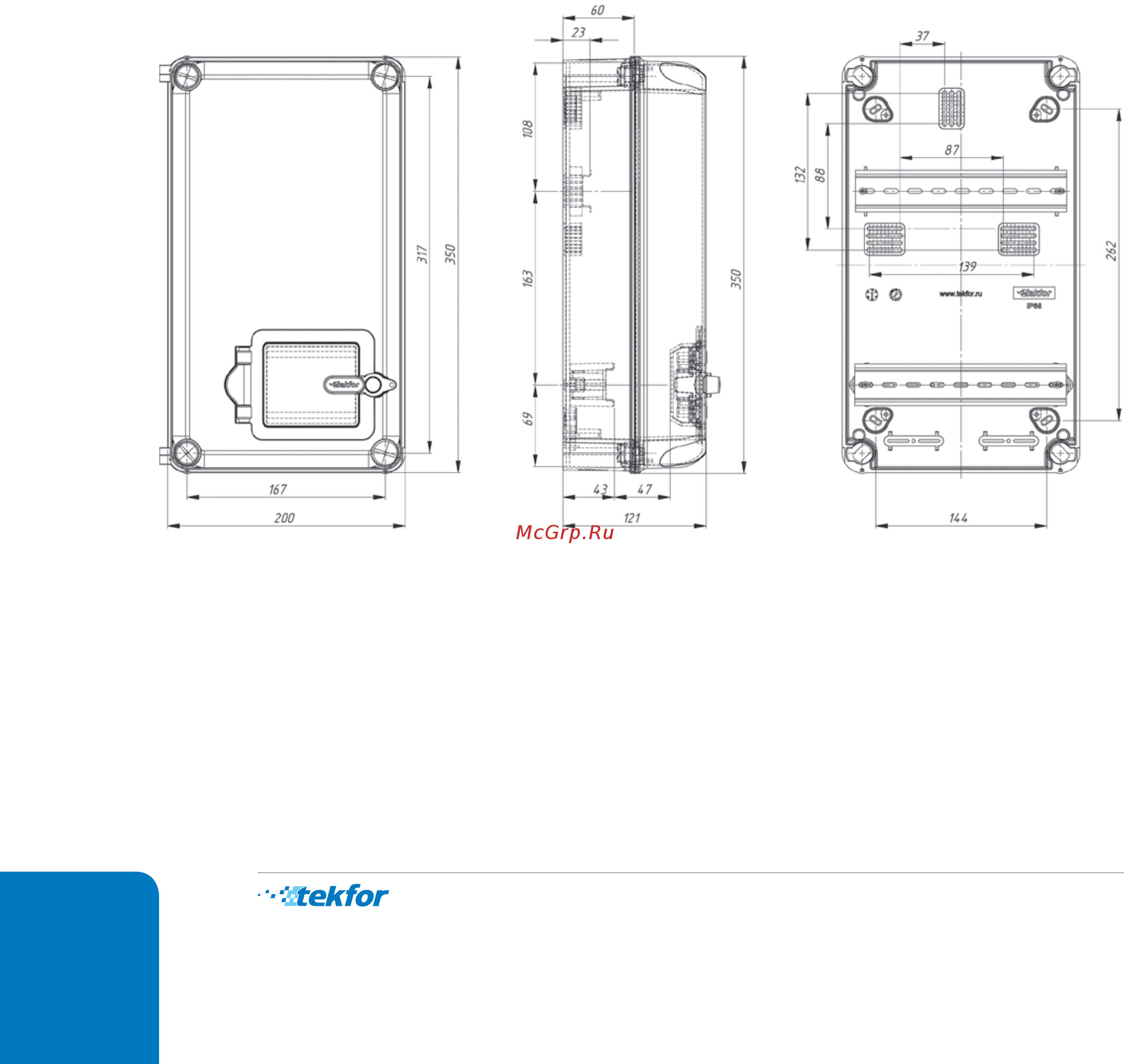

Рис. 219
Габаритные и установочные размеры
Пластиковые корпуса под установку счетчика, длянаружного
монтажа со степенью защиты IP66, серии К…
