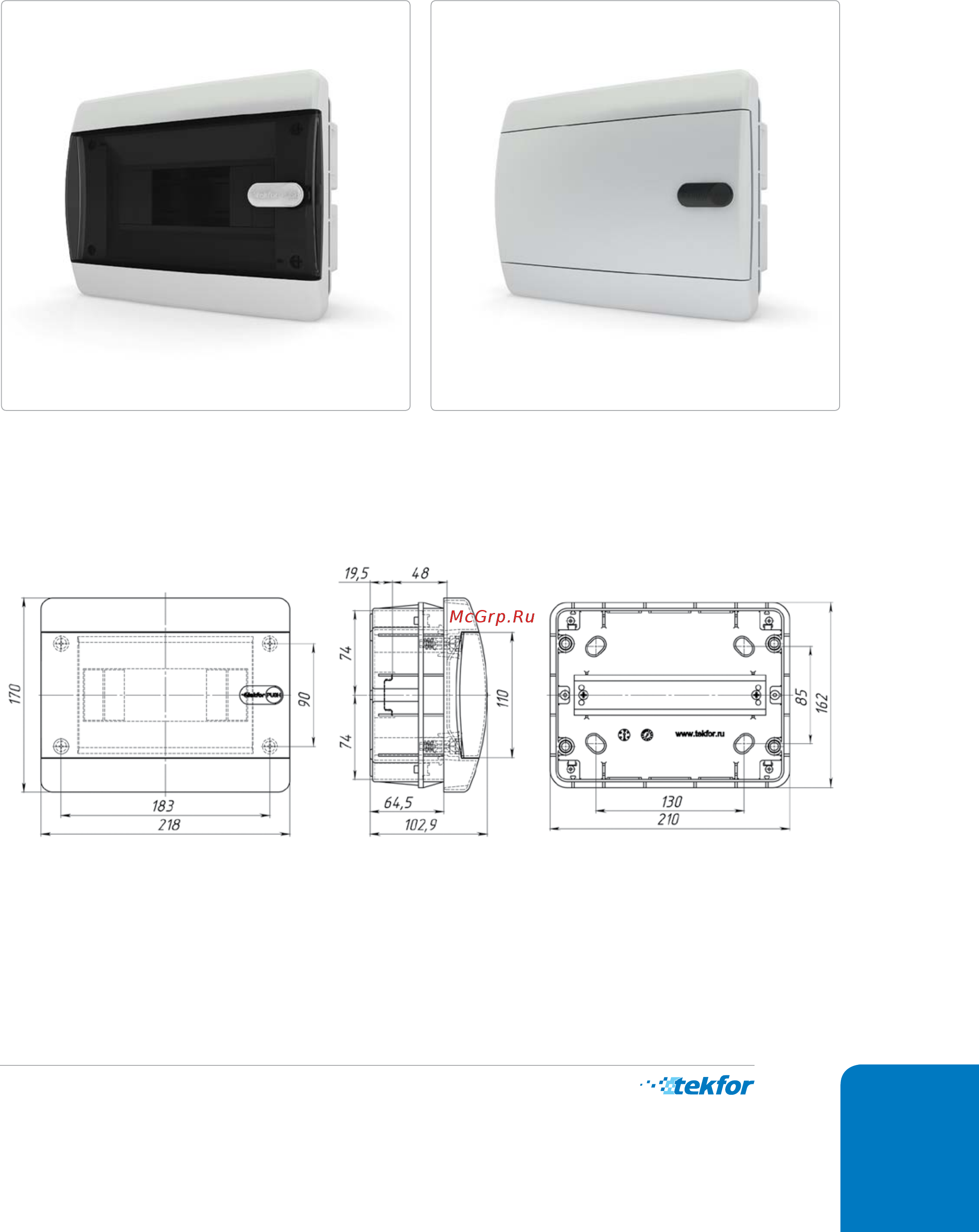

TEKFOR CNN 40-06-1 [15/52] Щит на 8 модулей
![TEKFOR CNN 40-06-1 [15/52] Щит на 8 модулей](/views2/1392328/page15/bgf.png)
13
Пластиковые распределительные щиты
Рис. 45 Рис. 46
Рис. 47
Щит на 8 модулей
Встраиваемые пластиковые распределительные щиты
со степенью защиты IP41, серии C…
Габаритные и установочные размеры
CVK 40-08-1 арт. 01-05-003 CVN 40-08-1 арт. 01-05-004
