Пластиковые распределительные щиты

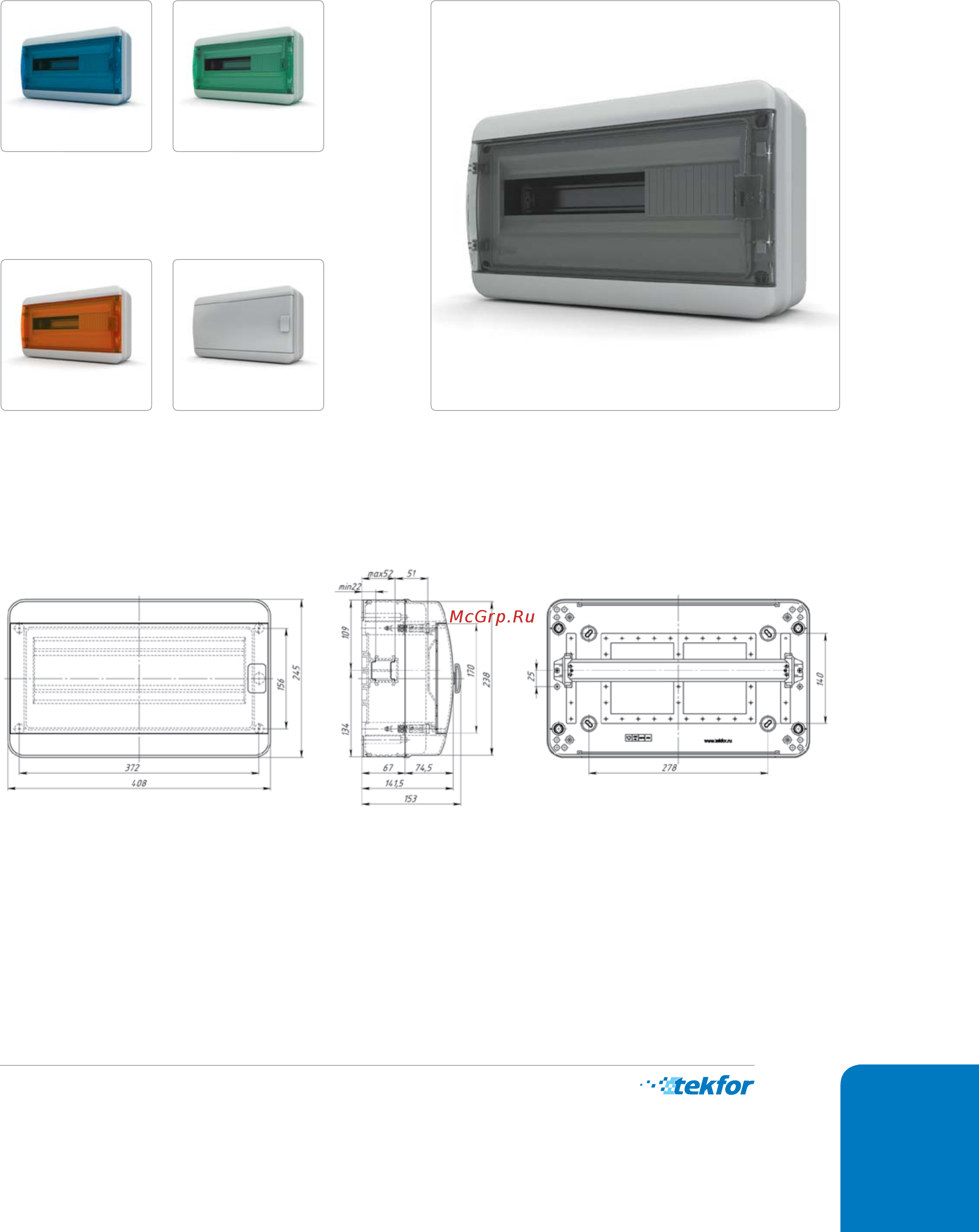

Рис. 172 Рис. 173
Рис. 174 Рис. 175 Рис. 176
Рис. 177
Пластиковые распределительные щиты для настенного
монтажа со степенью защиты IP65, серии B…
Щит на 18 модулей
Габаритные и установочные размеры
BNS 65-18-1
арт. 01-03-004
BNO 65-18-1
арт. 01-03-003
BNZ 65-18-1
арт. 01-03-002
BNN 65-18-1
арт. 01-03-005
BNK 65-18-1
арт. 01-03-001
