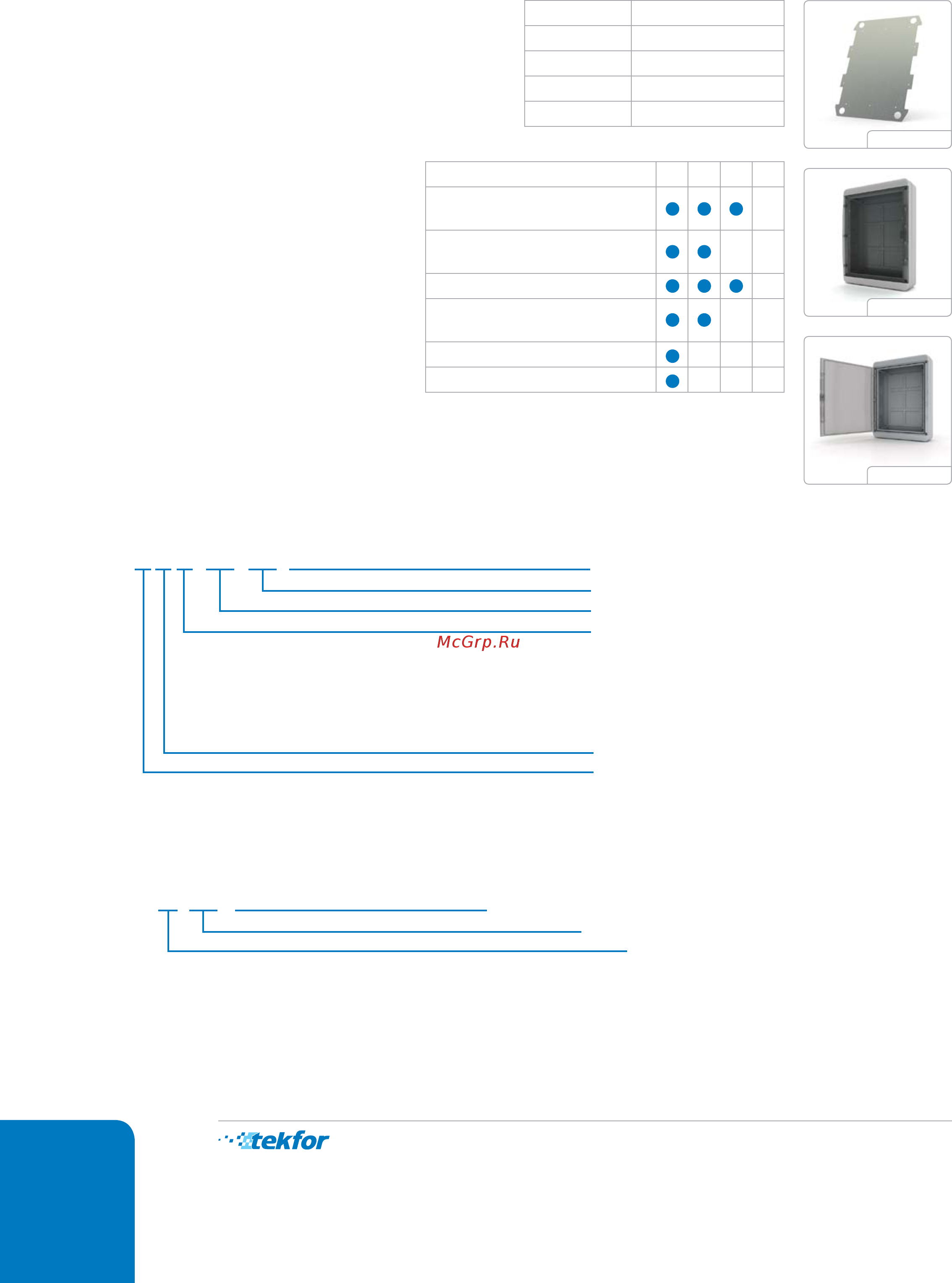

![TEKFOR CNN 40-06-1 [44/52] Правила маркировки сменных дверей для щитов серии b](/views2/1392328/page44/bg2c.png)
42
2 016
Монтажная плата
Предназначена для установки на дно щита
и обеспечивает возможность крепления,
на нее, любых элементов (рис. 202).
Возможные
комплектации щитов
Комплектация 4 показана
на рис. 203, 204.
Пластиковые распределительные щиты для настенного
монтажа со степенью защиты IP65, серии B…
НК 40-08
Число модулей бокса, для которого предназначена дверь
Класс бокса, для которого предназначена дверь
Цвет дверцы:
K — прозрачный черный
Z — прозрачный зеленый
O — прозрачный оранжевый
S — прозрачный синий
N — непрозрачный в цвет корпуса
Правила маркировки сменных дверей для щитов серии B…
BNK 65-24-1
Номер комплектации щита
Количество устанавливаемых модулей
Класс бокса
Цвет дверцы:
K — прозрачный черный
Z — прозрачный зеленый
O — прозрачный оранжевый
S — прозрачный синий
N — непрозрачный в цвет корпуса
Вид щита: N — навесной, V — встраиваемый
Серия щита
Правила маркировки щитов
Рис. 202
Рис. 203
Наименование / Комплектация 1 2 3 4*
заглушки отверстий
крепления щита
заглушка модульная
для пустых модулей
оцинкованная DIN-рейка
кронштейны для крепления
DIN-рейки
две клеммные шины
держатель клеммных шин
Маркировка Примечание
MP-1 для 18 мод. щита
MP-2 для 24 мод. щита
MP-3 для 36 мод. щита
MP-4 для 54 мод. щита
Рис. 204
