TEKFOR CNN 40-06-1 [8/52] Щит на 12 модулей
![TEKFOR CNN 40-06-1 [8/52] Щит на 12 модулей](/views2/1392328/page8/bg8.png)
6
2 016
Рис. 20 Рис. 21
Рис. 22

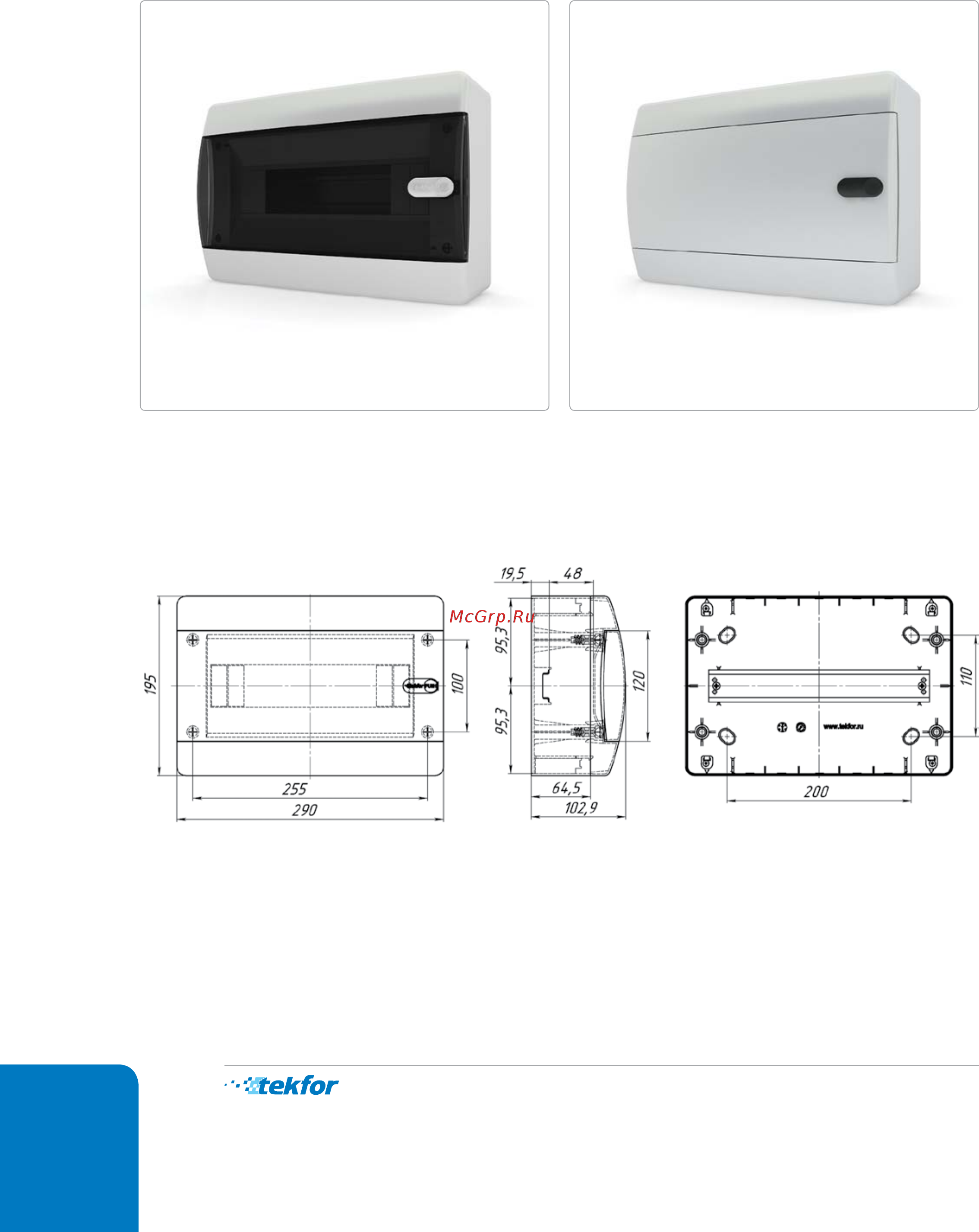

Щит на 12 модулей
Габаритные и установочные размеры
CNK 40-12-1 арт. 01-04-005 CNN 40-12-1 арт. 01-04-006
Пластиковые распределительные щиты для настенного
монтажа со степенью защиты IP41, серии C…
