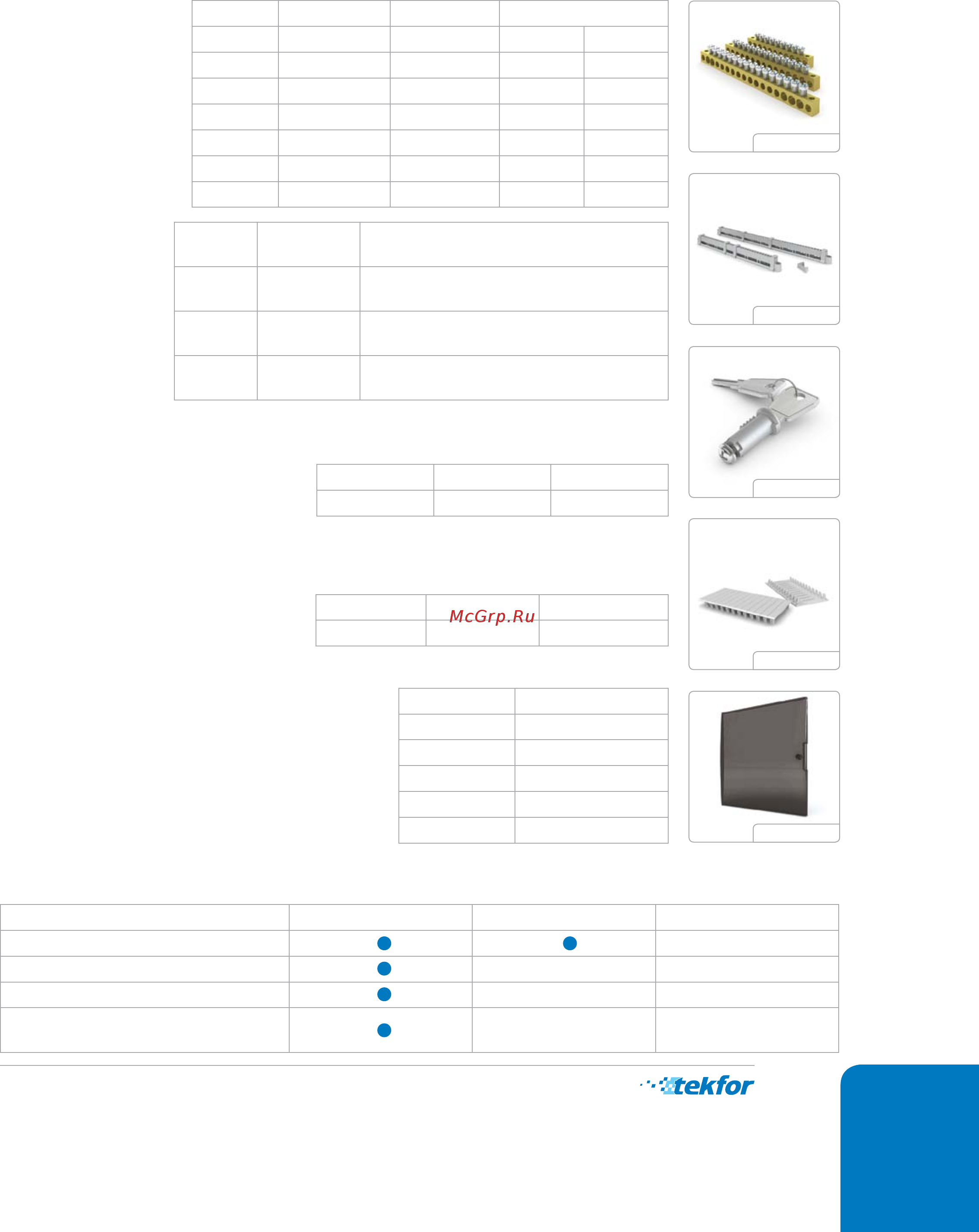

25
Пластиковые распределительные щиты
Принадлежности
Клеммные
шины
Могут устанавливать-
ся как в держатель
шины, так и непо-
средственно в специ-
альные места в кор-
пусе щита (рис. 100).
Держатель
клеммных
шин
Предназначен для
установки и кре-
пления клеммных
шин (рис. 101).
Замок с ключом
Предназначен для установки в дверцу
щита, на место удаляемой заглушки
(рис. 102).
Заглушка модульная
Предназначена для установки в ли-
цевые панели для закрытия пустых
модулей (рис. 103).
Сменные дверцы
Предназначены для использования, как в каче-
стве запасных дверей, так и в качестве сменных
дверей для замены цвета дверцы на боксе
(рис. 104). Выпускаются всех цветов. Правила
маркировки сменных дверей (см. стр. 42).
Возможные комплектации щитов
Пластиковые распределительные щиты для настенного
монтажа со степенью защиты IP41, серии B…
Артикул Маркировка В упак., шт.
01-06-056 ZL-1 20
Маркировка Модулей в боксе
Н….40-08 8 модулей
Н….4 0 -12 12 модулей
Н….40-24 24 модулей
Н….40-36 36 модулей
Н….40-54 54 модулей
Артикул Маркировка Размеры, мм Кол-во отв., мм × шт.
06-01-001 KSN-1-7×9-04 7 × 9 × 39 5,6 × 1 4,5 × 3
06-01-002 KSN-1-7×9-05 7 × 9 × 46 5,6 × 2 4,5 × 3
06-01-003 KSN-1-7×9-07 7 × 9 × 59 5,6 × 2 4,5 × 5
06-01-004 KSN-1-7×9-09 7 × 9 × 72 5,6 × 3 4,5 × 6
06-01-005 KSN-1-7×9-13 7 × 9 × 98 5,6 × 3 4,5 × 10
06-01-006 KSN-1-7×9-16 7 × 9 × 117 5,6 × 5 4,5 × 11
06-01-007 KSN-1-7×9-21 7 × 9 × 150 5,6 × 6 4,5 × 15
Артикул Маркировка Примечание
01-06-046 DS-08 Предназначен для щитов с возможно-
стью установки 8 модулей в одном ряду
01-06-047 DS-12 Предназначен для щитов с возможно-
стью установки 12 модулей в одном ряду
01-06-048 DS-18 Предназначен для щитов с возможно-
стью установки 18 модулей в одном ряду
Артикул Маркировка Примечание
01-06-049 ZM-1 WHITE на 6 модулей
Наименование Комплектация 1 Комплектация 2 Комплектация 3
оцинкованная DIN-рейка
клеммные шины две
держатель клеммных шин
кронштейны для крепления DIN-
рейки
Рис. 100
Рис. 101
Рис. 102
Рис. 103
Рис. 104
