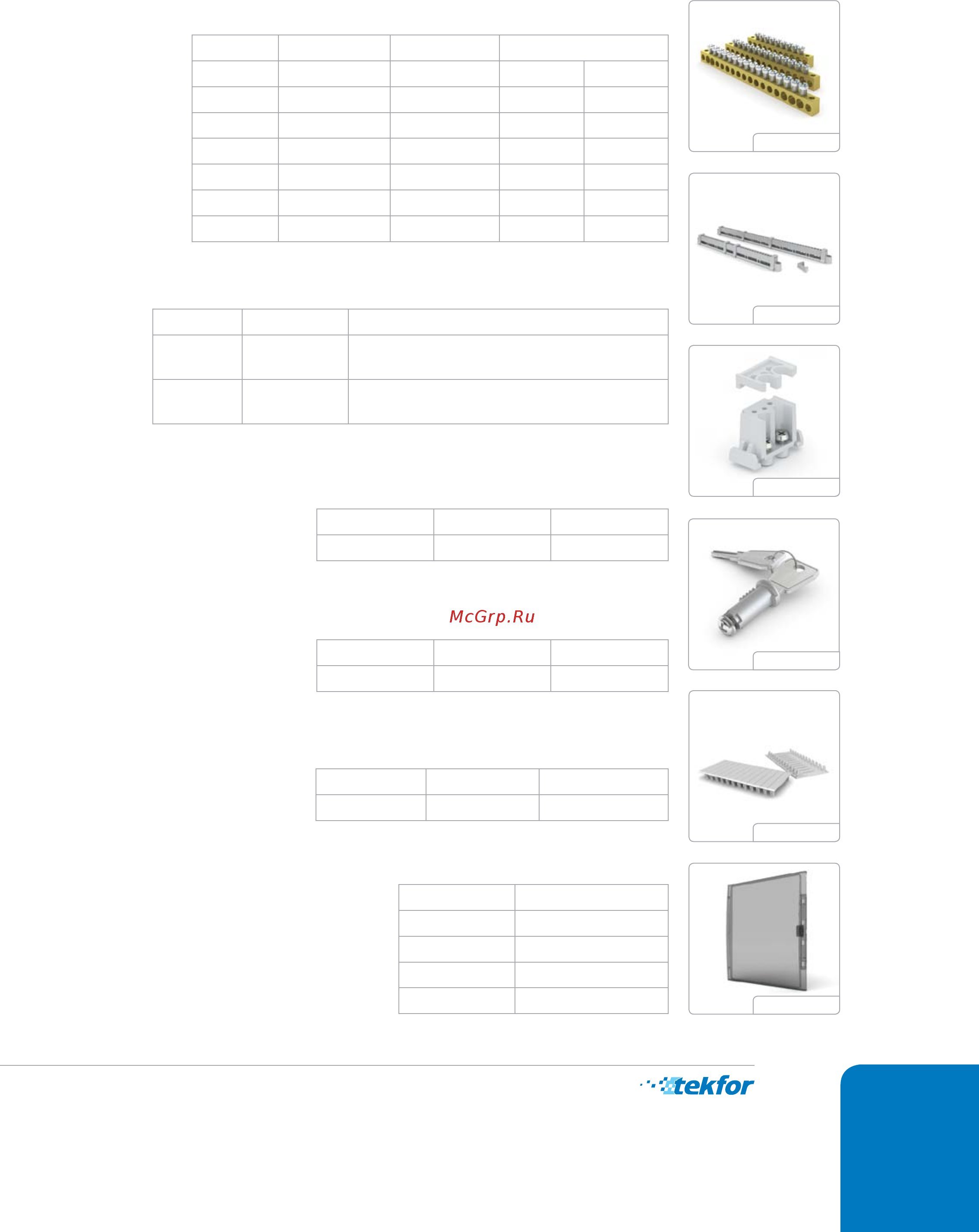

41
Пластиковые распределительные щиты
Принадлежности
Клеммные шины
Могут устанавливать-
ся как в держатель
шины, так и непо-
средственно в специ-
альные места в кор-
пусе щита (рис. 196).
Держатель клеммных шин
Предназначен
для установки
и крепления
клеммных шин
(рис. 197).
Кронштейн крепления DIN-рейки второго уровня
Обеспечивает установку DIN-
рейки на трех уровнях для монтажа
устройств разной высоты (рис. 198).
Замок с ключом
Предназначен для установки в дверцу
щита, на место удаляемой заглушки
(рис. 199).
Заглушка модульная
Предназначена для установки в ли-
цевые панели для закрытия пустых
модулей (рис. 200).
Сменные дверцы
Предназначены для использования, как в ка-
честве запасных дверей, так и в качестве смен-
ных дверей для замены цвета дверцы на боксе
(рис. 201). Выпускаются всех цветов. Правила
маркировки сменных дверей (см. стр. 42).
Пластиковые распределительные щиты для настенного
монтажа со степенью защиты IP65, серии B…
Артикул Маркировка Примечание
01-06-050 ZM-1 GREY на 6 модулей
Артикул Маркировка В упак., шт.
01-06-056 ZL-1 20
Артикул Маркировка В упак., шт.
01-06-073 KR 2-65-1 10
Маркировка Модулей в боксе
Н….65-18 18 модулей
Н….65-24 18 модулей
Н….65-36 18 модулей
Н….65-54 18 модулей
Артикул Маркировка Размеры, мм Кол-во отв., мм × шт.
06-01-001 KSN-1-7×9-04 7 × 9 × 39 5,6 × 1 4,5 × 3
06-01-002 KSN-1-7×9-05 7 × 9 × 46 5,6 × 2 4,5 × 3
06-01-003 KSN-1-7×9-07 7 × 9 × 59 5,6 × 2 4,5 × 5
06-01-004 KSN-1-7×9-09 7 × 9 × 72 5,6 × 3 4,5 × 6
06-01-005 KSN-1-7×9-13 7 × 9 × 98 5,6 × 3 4,5 × 10
06-01-006 KSN-1-7×9-16 7 × 9 × 117 5,6 × 5 4,5 × 11
06-01-007 KSN-1-7×9-21 7 × 9 × 150 5,6 × 6 4,5 × 15
Артикул Маркировка Примечание
01-06-047 DS-12 Предназначен для щитов с возможно-
стью установки 12 модулей в одном ряду
01-06-048 DS-18 Предназначен для щитов с возможно-
стью установки 18 модулей в одном ряду
Рис. 196
Рис. 197
Рис. 201
Рис. 199
Рис. 200
Рис. 198
