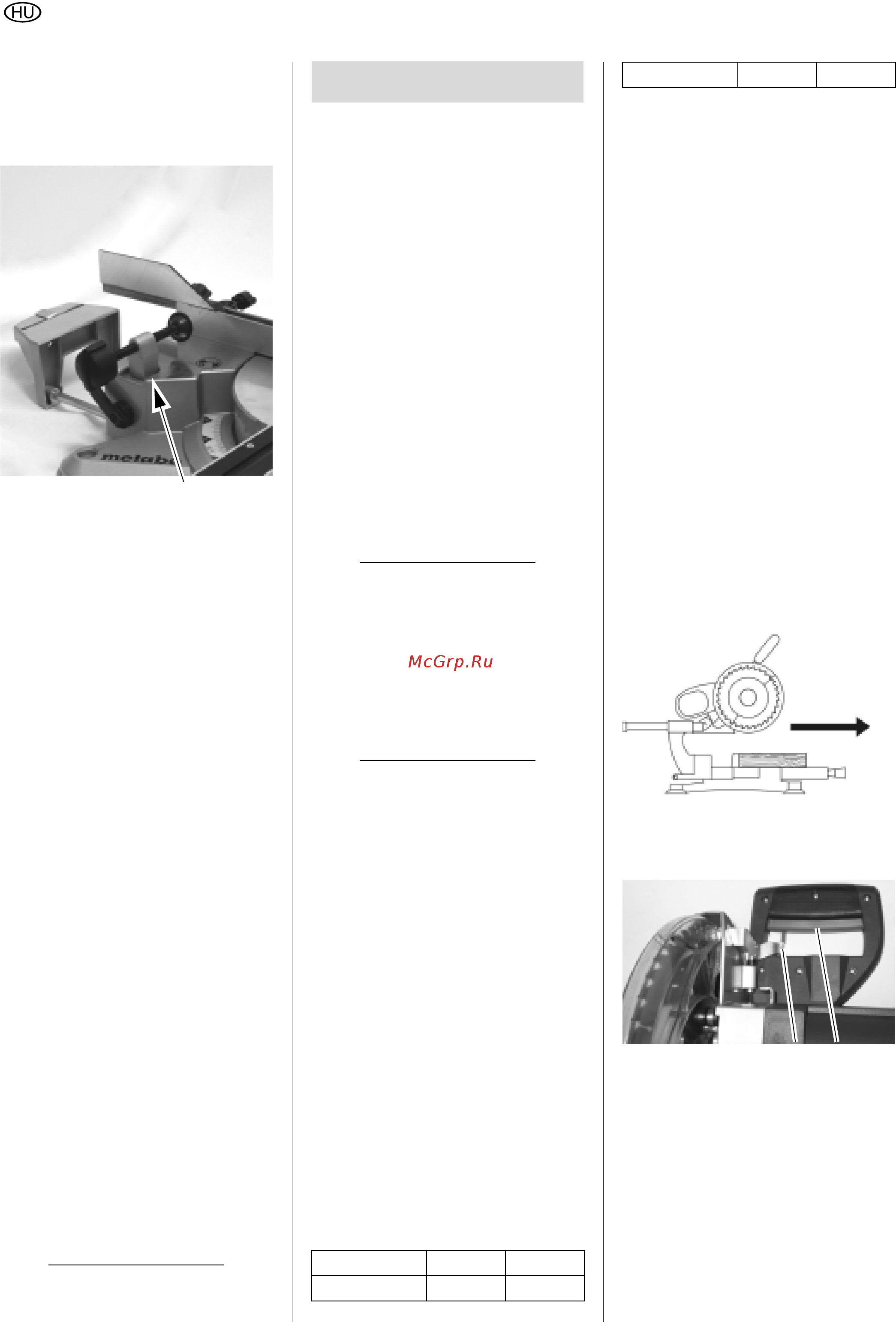

MAGYAR
10
– Keskeny munkadarabok esetében:
Lazítsa ki a reteszelő csavart (69)
és tolja be a munkadarab befogó
sz
erkezet elülső részét az asztal
elülső furatába (72) :
7.3 Csatlakoztatás a villamos
hálózathoz
BVeszély! Villamos feszültség!
Csak száraz környezetben üzemel-
tesse a gépet.
Csak olyan áramforrásról üzemel-
tesse a gépet, amely kielégíti az
alábbi követelményeket (lásd még a
"Műszaki adatok" részt):
– A hálózati feszültség és a frek-
vencia feleljen meg a gép típus-
tábláján feltüntetett ad
atoknak.
– A berendezést 30 mA hibaáram-
ra méretezett érintésvédelmi
kapcsolóval kell bi
ztosítani.
– A dugaszolóaljzatokat szaksze-
rűen kell szerelni, földelni és be-
vizsgálni.
A hálózati tápvezetéket úgy kell le-
fektetni, hogy az ne zavarja a mun-
kát és ne sérülhessen meg.
Védje a hálózati tápvezetéket a ma-
gas hőmérséklet és az agresszív fo-
lyadékok behatása ellen, és ne fek-
tesse le éles perem közelében.
Hosszabbító vezeték gyanánt csak
elegendően nagy keresztmetszetű
(3 × 1,5 mm
2
) gumiköpenyű vezeté-
ket használjon.
Soha ne a tápvezetéknél fogva húz-
za ki a hálózati dugaszcsatlakozót a
dugaszolóaljzatból.
A munka megkezdése előtt ellen-
őrizze a biztonsági berendezések
hibátlanságát.
Használja a személyes védőfelsze-
reléseket.
A fűrészgéppel csak az előírt mun-
kahelyzetben szabad dolgozni:
– elöl, a kezelő o
ldalán;
–a fűrésszel szemben;
–a fűrészla
ppal párhuzamosan.
AVeszély!
Fűrészel
és közben a munkadarabot a
munkadarab befogó szerkezet segítsé-
gével mindig rögzíteni kell.
Soha ne vágjon olyan munkadara-
bokat, amelyeket a befogó szerke-
zettel nem lehet rögzíteni.
ABalesetveszély!
A fűrészfe
j döntése vagy elfordítása
esetén ne nyúljon a csuklópánt terüle-
tére vagy a készülék alá!
Döntéskor tartsa szorosan a fűrész-
fejet.
Munka közben használjon:
– munkadarab-alátámasztást – ha
h
osszú munkadarabot kell dara-
bolnia, amely - szétvágva - kü-
lönben leesne az asztalról;
– forgács felfogó zsákot vagy elszí-
vó berendezést.
Csak olyan méretű munkadarabot
fűrészeljen, amelyet munka közben
még biztonságosan meg tud tartani.
Fűrészelés közben erősen nyomja
rá a munkadarabot az asztalra és
ügyeljen arra, hogy ne szoruljon
meg a munkadarab. A fűrészlapot
oldalirányú nyomással sem fékezze.
A fűrészlap blokkolása ugyanis bal-
esetveszélyes.
8.1 Egyenes vágások
A munkadarab max. mérete (mm):
Kiindulási helyzet:
–Szállítási rögzítő kihúzva.
–Fűrészfej fe
lfelé hajtva.
– Vágási mélység korlátozás nem ak-
tív.
– A forgó asztal a 0°-os helyzetben
van
, a forgó asztal rögzítő fogantyú-
ja meg van húzva.
– A billenőkar dőlése a függőlegeshez
0, a dőlésbeállítás rögzítője meg
van húzva.
– Húzóberendezés teljesen hátul.
– Húzóberendezés rögzítőcsavarja
ol
dva.
Munkadarab fűr
észelése:
1. Nyomja a munkadarabot a munka-
darab ütközőnek és rögzítse azt a
munkadarab befogó szerkezet se-
gítségével.
2. Szélesebb munkadaraboknál a fű-
részfejet húzza előrefelé (a kezelő
irányába).
3. Működtesse a biztonsági retesze-
lést (73) nyomja meg és tartsa le-
nyomva a BE/KI kapcsolót (74).
4. A fűrészfejet a fogantyúnál tartva
lassan süllyessze le és szükség
esetén tolja hátra (a kezelőtől távo-
labbra). Fűrés
zelés közben csak
annyira nyomja rá a fűrészfejet a
munkadarabra, hogy ne csökken-
jen túlságosan a motor fordulatszá-
ma.
72
8. A gép kezelése
KGS 216 M KGS 254 M
Szélesség ca. 305 305
Magasság ca. 65 90
73
74
