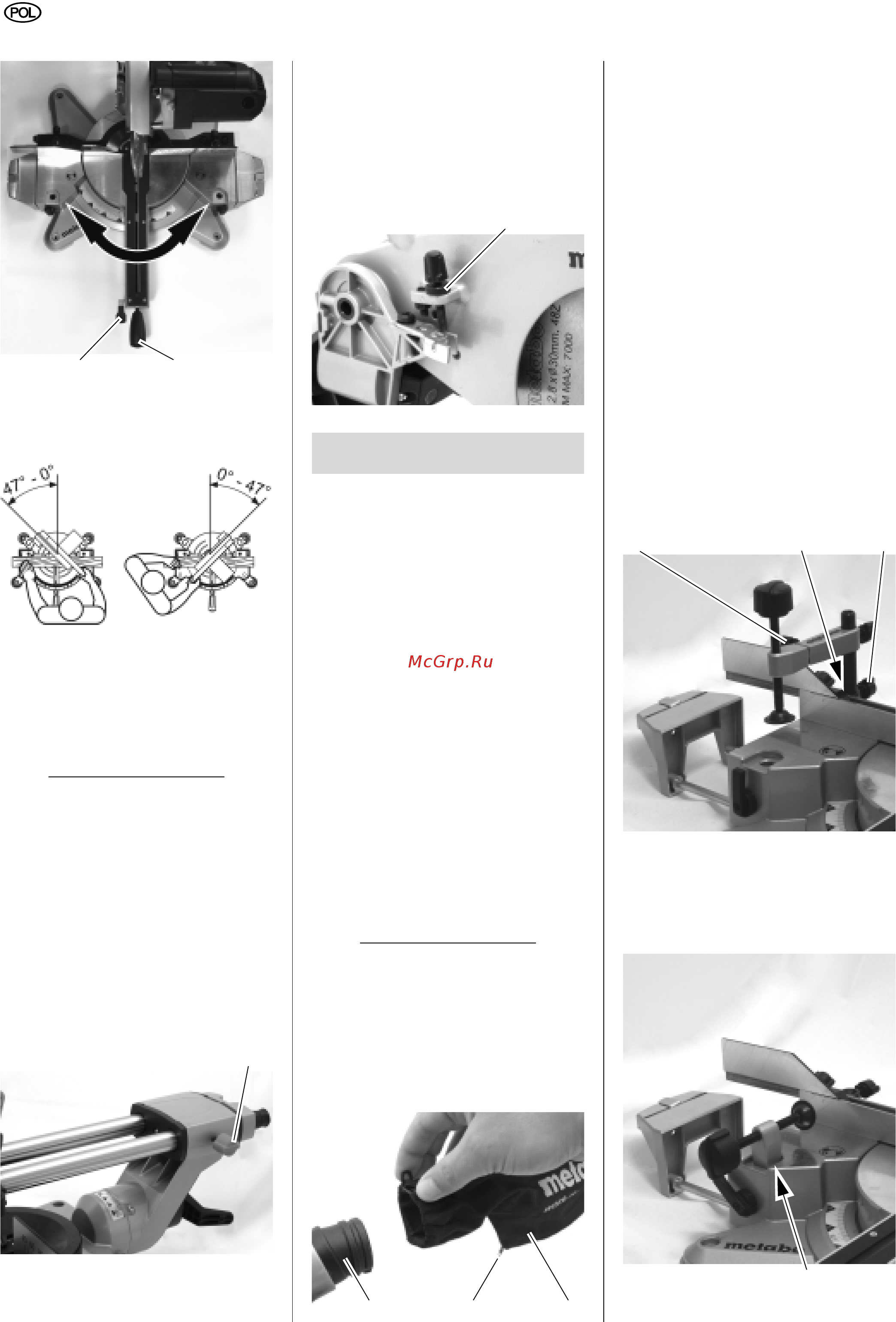

POLSKI
24
Stół obrotowy blokuje się w ustawie-
niach kątowych 0°, 15°, 22,5°, 30° i
45°.
A Uwaga!
Aby ustawienie kąto
we nie zmieniło się
podczas cięcia, należy dokręcić uchwyt
nastawczy (63) stołu obrotowego (także
w położe
niach blokady).
Przyciągarka zębatkowa.
Przy pomocy przyciągarki zębatkowej
można przycinać również materiały o
większej średnicy. Przyciągarkę zębat-
kową można sto
sować przy każdego
rodzaju cięciach (cięcia proste, cięcia
pod kątem, ukośne, ukośne podwójne i
wycinanie rowków).
Na rysunku poniżej przedstawi
ono
przyciągarkę zębatkową w przednim
położeniu.
Gdy przyciągarka zębatkowa nie jest
potrzebna, należy ją zablokować w tyl-
nym położeni
u za pomocą śruby mocu-
jącej (64).
Ogranicznik głębo
kości cięcia
Ogranicznik głębo
kości cięcia (65)
umożl
iwia razem z przyciągarką zębat-
kową wykonywanie rowków.
7.1 Zamontowanie worka na
wióry
ANiebezpieczeństwo!
Wdychanie niektórych rodzajów pyłu
drze
wnego (np. z drewna dębowego,
bukowego i jesionowego) może mieć
działanie rakotwórcze.
–Pilarkę należy eksploatować tylko
po zamontowaniu worka na wióry
lub podłączeniu do instalacji odcią-
gu wiórów.
– Dodatkowo proszę używać maski
przeciwpyłowej, ponieważ nie cały
pył powstający w trakcie piłowania
jest chwytany lub odsysany.
– Regularnie opróżni
ać worek na wió-
ry. Podczas opróżniania worka na-
leży mieć n
a sobie maskę przeciw-
pyłową.
Uruchamianie urządzenia z dostarczo-
nym workiem na wióry:
Założyć worek (68) na króciec od-
ciągu (66). Uważać, aby zamek bły-
skawiczny (67) worka na wióry był
zamknięty.
Jeżeli podłączają Państwo urządzenie
do instalacji odsysającej wióry:
W celu podłączenia do króćca do
odsysania wiórów należy użyć od-
powiedniej przystawki.
Zwrócić uwagę na to, czy instalacja
odciągu wiórów spełnia wymagania
podane w rozdziale „Dane technicz-
ne”.
Proszę stosować się również do in-
strukcji obsługi in
stalacji odsysają-
cej wióry!
7.2 Zamontowanie uchwytu
pomocniczego
Uchwyt pomocniczy można zamonto-
wać w dwóch
pozycjach:
– Szerokie obrabiane przedmioty:
uchwyt pomocniczy wsunąć w tyln
y
otwór (70) stołu i zabezpieczyć śru-
bą u
stalającą (71):
–Wąskie obrabiane przedmioty:
odkręcić śrubę ustalającą (69) i
przednią część uchwytu pomocni-
czego wsunąć w przedn
i otwór (72)
stołu:
62 63
64
7. Uruchomienie
65
66 6867
70 7169
72
