ΕΛΛΗΝΙΚΑ
45
14. Επανελέγξτε τη λειτουργία. Προς το
σκοπό αυτό απασφαλίστε την κλει
-
δωνιά ασφαλείας και διπλώστε το
δισκοπρίονο εγκάρσιας διεύθυνσης
κοπής προς τα κάτω:
– Κατά ταλάντευση προς τα κάτω
πρέπει ο ταλαντευόμενος προ-
φυλακτήρας να απελευθερώσει
τον πριονόδισκο, χωρίς να έρθει
σε επαφή με άλλα μέρη.
– Κατά το δίπλωμα του πριονιού
στη θέση αφετηρίας πρέπει ο τα-
λαντευόμενος πρ
οφυλακτήρας
να καλύπτει αυτόματα τον πριο-
νόδισκο.
– Στρέψτε τον πριονόδισκο με το
χέρι. Ο πριονόδισκος πρέπει να
μπορεί να στρέφεται σε κάθε δυ-
νατή θέσ
η, χωρίς να αγγίζει άλλα
σημεία.

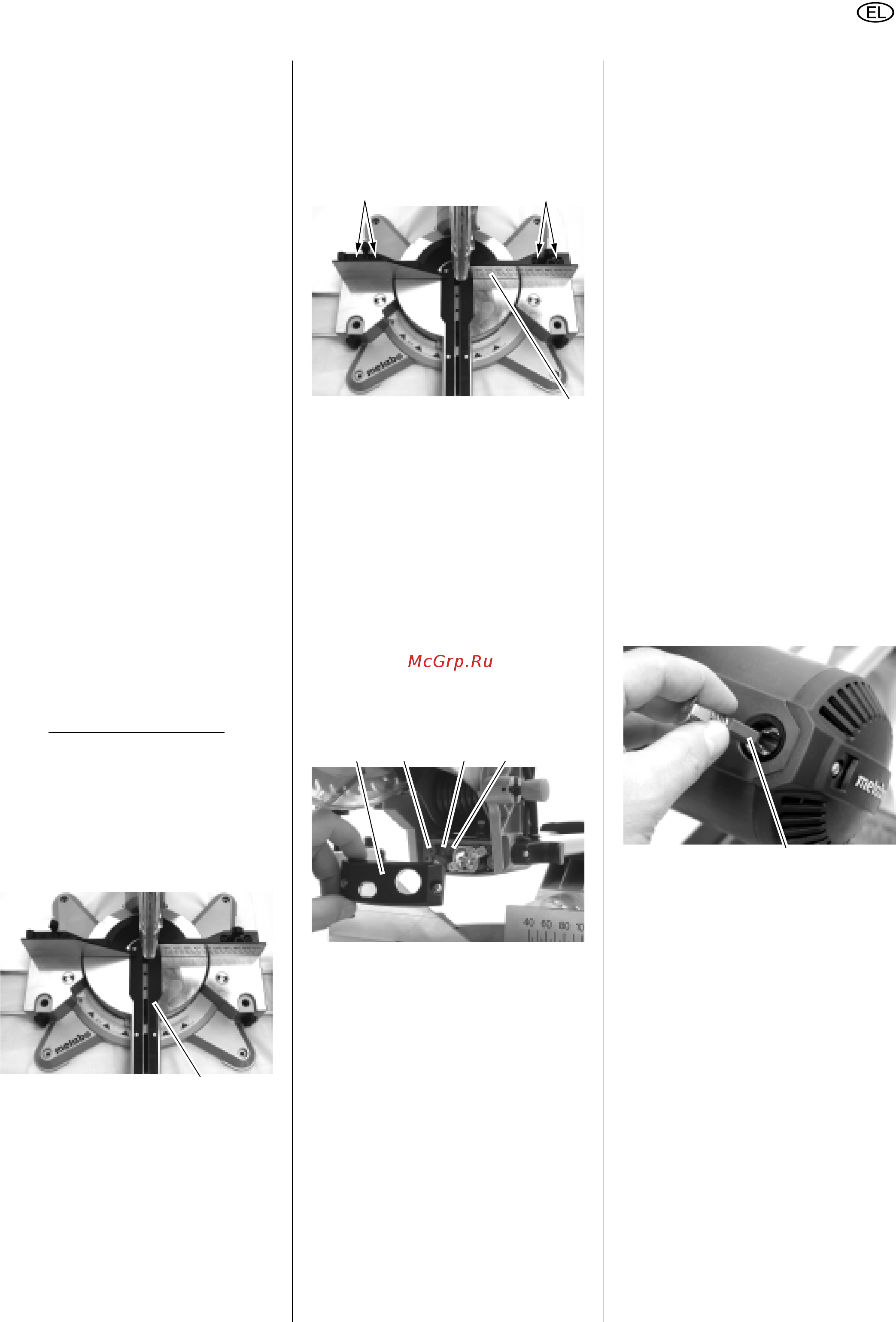

9.2 Αλλαγή του ενθέματος
πάγκου
AΚίνδυνος!
Εάν το έ
νθεμα πάγκου έχει υποστεί ζη-
μιά, ενδέχεται να μαγγώσουν μικρά
αντικείμενα μεταξύ του ενθέματος πά-
γκου και του πριο
νόδισκου και να
μπλοκάρουν τον πριονόδισκο. Αντικα-
ταστήστε αμέσ
ως ενθέματα πάγκου
που έχουν υποστεί ζημιά.
1. Ξεβιδώστε τις βίδες από το ένθεμα
πάγκου (91). Κατά περίπτωση περι-
στρέψτε την περιστρεφόμενη τρά-
πεζα και γύ
ρτε την κεφαλή πριονί-
σματος για να απ
οκτήσετε
πρόσβαση στις βίδες.
2. Αφαιρέστε το ένθεμα πάγκου .
3. Εισάγετε το καινούργι
ο ένθεμα πά-
γκου.
4. Σφί
ξτε τις βίδες στο ένθεμα του πά-
γκου.
9.3 Προσαρμογή του οριοθέ-
τη κα
τεργαζόμενων τεμα-
χίων
1. Ξεσφίγξτε τις βίδες εξαγωνικής υπο-
δοχής (92).
2. Προσαρμόστε τον οριοθέτη κατερ-
γαζόμενου τεμαχίου (91) έτσι, ώστε
να βρίσκεται σε κάθετο ως πρ
ος τον
πριονόδισκο, κάθε φορά που η πε-
ριστρεφόμενη τράπεζα κουμπώνει
στη θέση 0.
3. Σφίγξτε τις βί
δες εξαγωνικής υποδο-
χής (92).
9.4 Προσαρμογή του συστή-
ματος λέιζερ
1. Ξεβιδώστε το κάλυμμα του λέιζερ
(94) και κατά περίπτωση καθαρίστε
εξωτερικά το γυαλί του καλύμματος.
Ρύθμιση λέιζερ υπό ορθή γωνία:
2. Χαλαρώστε ή σφίξτ
ε τη δεξιά βίδα
άλεν (97) και/ή την αρι
στερή βίδα
άλεν (95) για να ρυθμίσετε το λέιζερ
υπό ορθή γωνία.
Πλευρική ρύ
θμιση λέιζερ:
3. Χαλαρώστε τη μεσαία βί
δα άλεν
(96).
4. Οριζόντια μετάθεση της μονάδας λέ-
ιζερ στη
ν επιμήκη οπή:
– Πρ
ος τα δεξιά = η γραμμή κοπής
μετατοπίζεται προς τα δεξιά,
όπως βλέπει ο χρήστης.
– Πρ
ος τα αριστερά = η γραμμή
κοπής μετατοπίζεται προς τα αρι-
στερά, όπ
ως βλέπει ο χρήστης.
5. Σφίξτε και πάλι τη μεσαία βίδα άλεν.
6. Βιδώστε και πά
λι το κάλυμμα του
λέιζερ (94).
9.5 Έλεγχος και αντικατάστα-
ση τω
ν καρβουνακιών
Τα καρβουνάκια που έχουν υποστεί
φθορά διαπιστώνονται ως εξής:
– δ
ιακεκομμένοι θόρυβοι του κινητήρα
– λειτο
υργικές διαταραχές κατά την
ραδιοφωνική και τηλεοπτική λήψη,
κατά τη διάρκεια λειτουργίας του κι-
νητήρα,
– σβή
σιμο του κινητήρα.
Για τον έλεγχ
ο ή την αντικατάσταση των
καρβουνακιών:
1. Αποσυνδέστε το φι
ς τροφοδοσίας.
2. Βιδώστε το πώμ
α φραγής των καρ-
βουνακιών στο κέλυφος του κινητή-
ρα με ένα κατάλ
ληλο κατσαβίδι.
Στην εικόνα παρο
υσιάζεται η αντικα-
τάσταση της μπροστινής ψήκτρας
(καρβουνάκι) (98). Το δεύτερο καρ-
βουνάκι βρίσκεται στη
ν απέναντι
πλευρά του κελύφους του κινητήρα.
3. Τραβήξτε το καρβουνάκι (98) και
επανελέγξτε το. Το καρβουνάκι πρέ-
πει να έχει μήκος το
υλάχιστον
8 mm.
4. Εισάγετε το καρβουνάκι στη
ν οπή.
Οι δύο πλευρικές γλωττίδες της μι-
κρής μεταλλικής πλάκας πρέπει να
πιάσουν στις πλευρικές αυλακώ-
σεις στην οπ
ή.
5. Βιδώστε και πά
λι το πώμα φραγής .
6. Επ
αναλάβετε αντίστοιχα τα βήματα
2 έως 5 για να αντικαταστήσετε το
δεύτερο καρβουνάκι στην απέναντι
πλευρά του κινητήρα.
7. Επανελέγξτε τη λειτουργία του πριο-
νιού.
91
92
92
93
9694 95 97
98
