CONDIÇÕES DE GARANTIA :
DOCUMENTO A CONSERVAR PELO UTILIZADOR
(apresentar o certificado unicamente em caso de reclamação junto do distribuidor ou do seu instalador)
-
O período de garantia é de dois anos a partir da data de instalação ou de compra e não pode exceder 30 meses a partir da data de fabricação na ausência de justicativo.
- A garantia cobre a substituição ou o fornecimento das peças reconhecidas defeituosas com exclusão de qualquer indemnização por perdas e danos.
- As custas de mão-de-obra, de deslocação e de transporte cam por conta do utilizador.
- As deteriorações provenientes de uma instalação não conforme, de um uso anormal ou do não cumprimento das ditas instruções não são cobertas pela garantia.
-
Apresentar este certicado unicamente em caso de reclamação ao distribuidor ou ao seu instalador, anexando a sua facturade compra.
TIPO DO APARELHO * : _________________________________________________________________________________________
N° DE SÉRIE * : _________________________________________________________________________________________
NOME E MORADA DO CLIENTE : _________________________________________________________________________________________
* Estas informações encontram-se na placa de identicação no lado esquerdo do aparelho.
EM CASO DE RECLAMAÇÃO, CONTACTAR O SEU REVENDEDOR OU INSTALADOR.
6) Bloqueio dos comandos :
É possível bloquear ou limitar a utilização do botão 2 assim como bloquear o
cursor 1 para impedir as manipulações intempestivas do aparelho (crianças...).
a) Desencaixar o aparelho do seu suporte mural.
b) Atrás da caixa do termóstato retirar os pinos P do seu suporte.
c) Optar pela posição B para bloquear o botão ou a posição L para limitar
o intervalo de utilização do botão. Escolher uma das posições M para
bloquear o cursor no modo desejado.
7) Cómo realizar una programación (Ahorro de energía)
Os aparelhos equipados com um termostato electrónico são capazes de receber ordens:
Conforto (temperatura regula pelo selector), ECO (3 a 4°C abaixo da temperatura
conforto) (ODYSSE – F117)
, modo Anticongelante (aproximadamente 7°C) ou
Paragem. Para esta programação, há 2 soluções:
1) a utilização do o piloto (o preto) (Modele sem cova de poder) com um
programador, de um aparelho com uma interface e do sistema Chronopass
ou de uma caixa de parede o piloto.
2) a utilização da portadora com uma interface portadora em cada aparelho,
em complemento de um programador, do sistema Chronopass ou de uma
caixa de parede portadora.
O número de ordens recebidas depende do sistema de programação.
CONSELHO DE UTILIZAÇÃO
- É desnecessário pôr o aparelho no máximo, a temperatura da sala não
subirá mais rapidamente.
- Quando arejar a sala, desligar o aquecimento pondo o comutador 1 em
(DESLIDA).
- Se se ausentar durante várias horas, pense em baixar a temperatura.
Ausência de :
menos de 2 horas, não tocar nos comandos.
de 2 horas à 24 horas, pôr o comutador 1 em . mais de 24 horas ou
no Verão, pôr o aparelho no modo ao abrigo do gelo.
- Se tiver vários aparelhos numa sala, deixe-os funcionar simultaneamente
porque terá assim uma temperatura mais homogénea optimizando ao
mesmo tempo o consumo de electricidade.
ADVERTÊNCIAS
As crianças não devem apoiar-se contra o aparelho, a superfície do
mesmo podendo, em algumas circunstâncias, causar queimaduras na
pele das jovens crianças. Em caso de risco, prever a instalação de uma
grelha de protecção.
Este aparelho não está previsto para ser utilizado por pessoas
(incluindo as crianças) cujas capacidades físicas, sensoriais ou
INSTALAÇÃO DO APARELHO
Leia bem as instruções antes de começar a instalar o aparelho. Desligue
a corrente antes de qualquer intervenção no oparelho. Conserve as
instruções, mesmo depois da instalação de aparelho.
1) Onde instalar o aparelho ?
- A instalação deve ser feita segundo as regras da arte e de acordo com as
normas em vigor no país de instalação.
- Os aparelhos são de classe ||
e protegidos contra as projecção de
água. Podem, portanto, ser instalados em todos os tipos de locais, inclusive
no volume 2 das casas de banho. Mas os órgãos de comando do
aparelho não devem ser manipulados por uma pessoa que utiliza o
chuveiro ou a banheira.
a
- Respeitar as distâncias mínimas em relação aos obstáculos para a
posição do aparelho.
b
- Se tiver um revestimento de parede colocado sobre espuma, é preciso
colocar um calço sob o suporte do aparelho de uma espessura igual à da
espuma a m de conservar um espaço livre por trás do aparelho para não
perturbar a sua regulação.
- Não instalar o aparelho :
c Numa corrente de ar que possa perturbar a sua regulação (Sob uma
Ventilação Mecânica Centralizada, etc...).
c Sob uma tomada de corrente xa.
c No volume a das casas de banho.
É proibido montar um aparelho vertical horizontalmente e vice versa.
2) Como instalar o aparelho ?
2-1) Desbloquear a patinha de xação do aparelho
Recomenda-se de pousar o painel radiante na horizontal e virado para o sol.
Utilizar uma chave de fendas plana.
2-2) Fixar a pata de xação
Pontos de perfuração A
Pontos de perfuração B

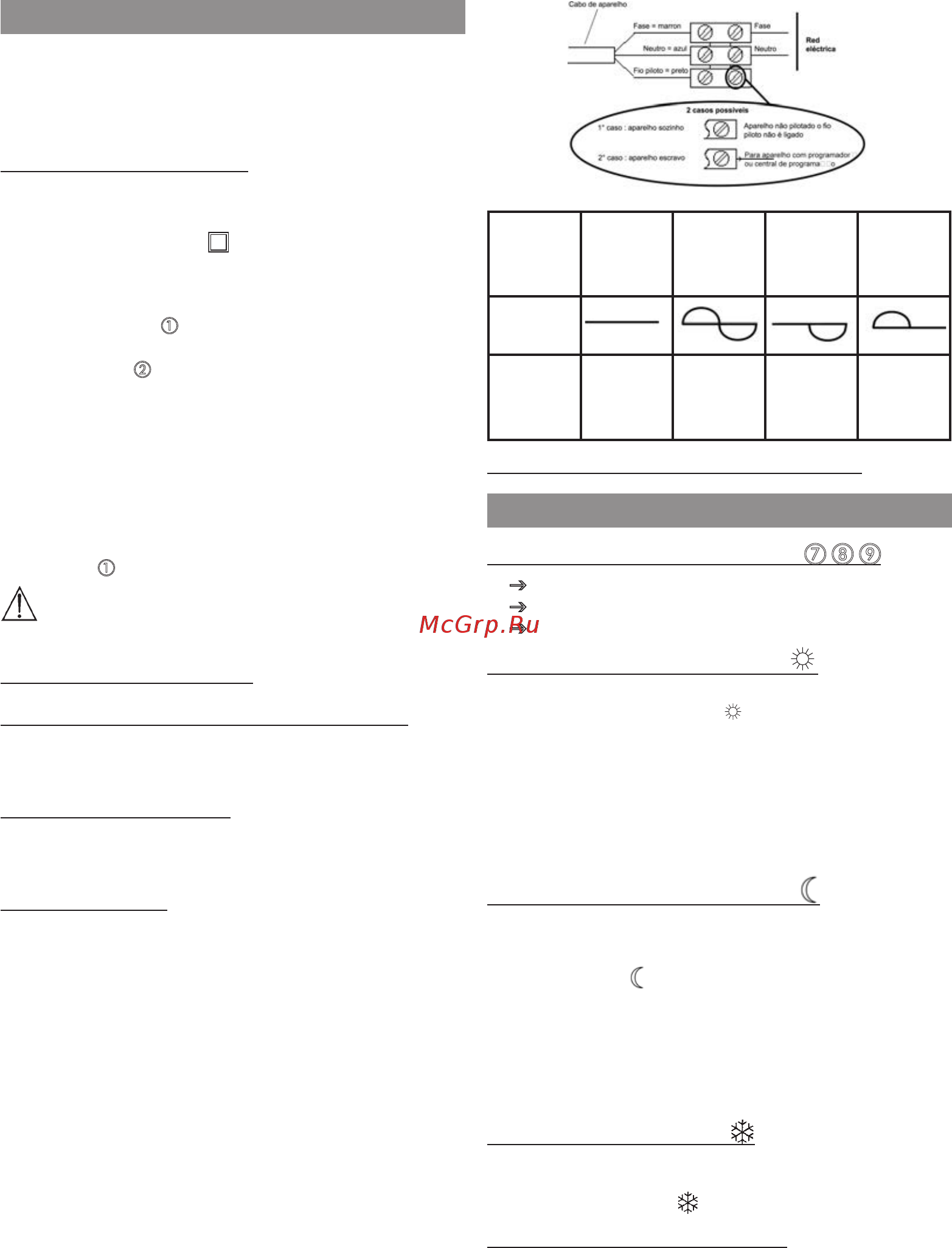

2-3) Ligar o aparelho :
- O aparelho deve ser alimentado com 230V 50Hz.
- A ligação à corrente será feita por meio de um cabo 3 os (castanho = fase
; azul = neutro ; negro = o piloto) por intermédio de uma caixa de ligação.
Nos locais húmidos como os quartos de banho e as cozinhas, é necessário
instalar a caixa de ligação pelo menos a 25 cm do solo.
- A instalação deve ser equipada com um dispositivo de corte omnipolar
com uma distância de abertura de contacto de pelo menos 3mm.
- A ligação à terra é proibida.
- Não ligar o o piloto (negro) à terra.
- Se o cabo de alimentação for danicado, deve ser substituído por o
fabricante, seu serviço após venda ou uma pessoa de qualicação similar
a m de evitar um perigo.
Se um aparelho pilotar (ou for pilotado) estiver protegido por um diferencial
30mA (ex: quarto de banho) é necessário proteger a alimentação do o
piloto neste diferencial.
Quadro das ordens que o oparelho pode receber no seu o piloto. A medir
entre o o piloto e o neutro.
Ordens
recebidas
Ausência
de corrente
Alternância
completa
230 V
Semi-alter-
nância
negativa
- 115 V
Semi-alter-
nância
positiva
+ 115 V
Oscilloscópio
ref/neutro
Modo obtido CONFORTO ECO
SEM
CONGELAR
PARAGEM
AQUECI-
MENTO –
DELASTRE
2-4) Bloquear o aparelho na patilha de xação f
UTILIZAÇÃO DO APARELHO
1) Descrição do painel de comando :
  
1
g
Cursor comutador
2
g
Botão de regulação do valor de referência da temperatura
V1
g
Luz avisadora de aquecimento
2) Regular a temperatura conforto :
É a temperatura desejada durante a ocupação da sala.
a) Pôr o interruptor 1 na posição liga
b) Ajustar o botão 2 para a posição desejada, o luz avisadora de
aquecimento V1 acende-se se a temperatura ambiente for inferior à
desejad.
c) Esperar alguns minutos para que a temperatura se estabilize.
d)
Se a regulação lhe convier (utilizar eventualmente um termómetro para
vericar) marcar a posição uma vez para sempre.
Se a regulação não lhe
convier, ajustar a regulação e retomar a partir do ponto c.
3) Como regular a temperatura Eco:
É a temperatura desejada durante os períodos em que a sala não está
ocupada. É aconselhável utilizar este modo para os períodos de ausência
superiores a 2 horas.
a) Pôr o cursor 1 em
.
b) Ajustar o botão 2 para a posição desejada, a luz V1 acende se a
temperatura ambiente é inferior à referência de temperatura Eco desejada.
c) Esperar algumas horas para que a temperatura se estabilize.
Se o ajuste lhe convém, (utilizar eventualmente um termómetro para
vericar) marcar a posição uma vez para sempre. Se o ajuste não lhe
convém, anar o ajuste e recomeçar no ponto c.
4) Modo ao abrigo do Gelo :
É a posição de botão que permite manter a temperatura a cerca de 7°C na sala
durante uma ausência prolongada da casa (geralmente mais de 24 horas).
a) Pôr o cursor 1 na posição .
5) O indicador de aquecimento : V1
Este indicador indica os períodos durante os quais a resistência aquece.
A temperatura estabilizada pisca e se a temperatura for muito alta apaga-se.
O produto que acaba de comprar foi submetido a inúmeros testes e controlos para garantir a qualidade. Esperamos que ele lhe dará uma
total satisfação.
