3) Comment régler la température Eco :
C’est la température souhaitée pendant les périodes d’inoccupation de
la pièce. Il est conseillé d’utiliser ce mode pour des périodes d’absence
supérieures à 2 heures.
a) Mettre le curseur sur 1 sur .
b) Régler la molette 2 sur la position souhaitée, le voyant V1 s’allume si la
température ambiante est inférieure à la consigne de température Eco désirée.
c) Attendre quelques heures pour que la température se stabilise
d) Si le réglage vous convient (prendre éventuellement un thermomètre
pour vérier) repérer la position une fois pour toutes. Si le réglage ne vous
convient pas, ajuster le réglage et reprendre au pont c).
4) Comment se mettre en mode Hors Gel :
C’est la position de la molette qui permet de maintenir la température à
environ 7°C dans la pièce lors d’une absence prolongée de la maison
(généralement plus de 24 heures).
a) Mettre le curseur 1 sur .
5) Le témoin de chauffe V1
Ce témoin indique les périodes pendant lesquelles la résistance chauffe. A
température stabilisée il clignote et si la température est trop élevée il s’éteint
.
6) Comment bloquer les commandes :
Il est possible de bloquer ou limiter l’utilisation de la molette 2 et de bloquer
le curseur commutateur 1 pour empêcher les manipulations.
a) Décrocher l’appareil de son support mural.
b) Sur le dos du boîtier thermostat, détacher les pions P de leur support.
c) Opter pour la position B pour bloquer la molette ou la position L pour
limiter la plage d’utilisation de la molette.
d) Choisissez une des positions M pour bloquer le curseur 1 dans le mode
désiré.
7) Comment faire une programmation (Economie d’énergie) ?
Les appareils équipés d’un thermostat électronique sont capables de
recevoir des ordres :
Confort (Température réglée par la molette), ECO (température confort
abaissée de 3 à 4°C), (modèles Odyssee, F117).
Hors-gel (environ 7°C) ou Arrêt. Pour cette programmation 2 solutions :
1) l’utilisation du l pilote (l noir) (modèle sans prise) avec un programmateur,
d’un appareil avec une interface et du système Chronopass ou d’un boîtier
mural l pilote.
2) l’utilisation du courant porteur avec une interface courant porteur
sur chaque appareil en complément d’un programmateur, du système
Chronopass ou d’un boîtier mural courant porteur.
Le nombre d’ordres reçus dépend du système de programmation.
Il est inutile de mettre l’appareil au maximum, la température de la pièce ne
montera pas plus vite.
Lorsque vous aérez la pièce, couper le chauffage en mettant le commutateur
1 sur
ou Arrêt 0.
CONSEIL D’UTILISATION
Si vous vous absentez pendant plusieurs heures, pensez à baisser la température.
Absence de :
moins de 2 heures, ne pas toucher aux commandes.
de 2 heures à 24 heures, mettre le curseur sur 1 sur .
plus de 24 heures ou l’été, mettre le curseur 1 sur .
Si vous avez plusieurs appareils dans une pièce, laissez les fonctionner
simultanément, vous aurez ainsi une température plus homogène tout en
optimisant la consommation d’électricité. Cela est aussi valable pour une
pièce inoccupée, il est intéressant de laisser l’appareil fonctionner sur un
réglage plus faible que de l’éteindre complètement.
Le produit que vous venez d’acquérir a été soumis à de nombreux tests et contrôles afin d’en assurer la qualité. Nous espérons qu’il vous apportera une
entière satisfaction.
INSTALLATION DE L’APPAREIL
Lisez la notice avant de commencer l’installation de l’appareil, an de
répondre aux prescriptions normatives.
Vériez la tension d’alimentation et coupez le courant avant le raccordement
de l’appareil.
Conservez la notice, même après l’installation de l’appareil.
1) Où installer l’appareil ?
- Cet appareil a été conçu pour être installé dans un local résidentiel. Dans tout
autre cas, veuillez consulter votre distributeur.
- L’installation doit être faite dans les règles de l’art et conforme aux normes
en vigueur dans le pays d’installation (NFC15100 pour la FRANCE).
- Les appareils sont de classe ||
et protégés contre les projections d’eau
IP 24. Ils peuvent donc être installés dans le volume 2 des salles d’eau.
Mais les organes de commande de l’appareil ne doivent pas pouvoir être
manipulés par une personne utilisant la douche ou la baignoire.
a
- Respecter les distances minimales avec les obstacles pour l’emplacement
de l’appareil.
b
- Si vous avez un revêtement mural posé sur mousse, il faut mettre une
cale sous le support de l’appareil d’épaisseur égale à celle de la mousse
an de conserver un espace libre derrière l’appareil pour ne pas perturber
sa régulation.
- Ne pas installer l’appareil :
c Dans un courant d’air susceptible de perturber sa régulation ( Sous
une Ventilation Mécanique Centralisée etc...).
c Sous une prise de courant xe.
c Dans le volume 1 des salles de bains a
Il est interdit de monter un appareil vertical horizontalement et
vice versa.
2) Comment installer l’appareil ?
2-1) Déverrouiller la patte d’accrochage de l’appareil
Nous vous conseillons de poser l’appareil à plat vers le sol.
- Munissez-vous d’un tournevis plat et soulevez la languette en veillant à
ne pas la déformer.
- Tout en maintenant la languette soulevée, poussez la patte d’accrochage
vers le bas de l’appareil pour dégager les crochets supérieurs.
- Faites pivoter la patte d’accrochage autour des crochets inférieurs.
- Retirez la patte d’accrochage.
2-2) Fixer la patte d’accrochage
- Posez la patte d’accrochage au sol et contre le mur.
- Repérez les points de perçage A. Ceux-ci donnent la position des xations
inférieures.
- Remontez la patte d’accrochage en l’alignant avec le point de perçage
A pour repérer les points de perçage B. Ceux-ci donnent la position des
xations supérieures.
-
Percez les 4 trous et mettez des chevilles. En cas de support particulier,
utilisez des chevilles adaptées (ex : placoplâtre).
- Positionnez et vissez la patte d’accrochage.

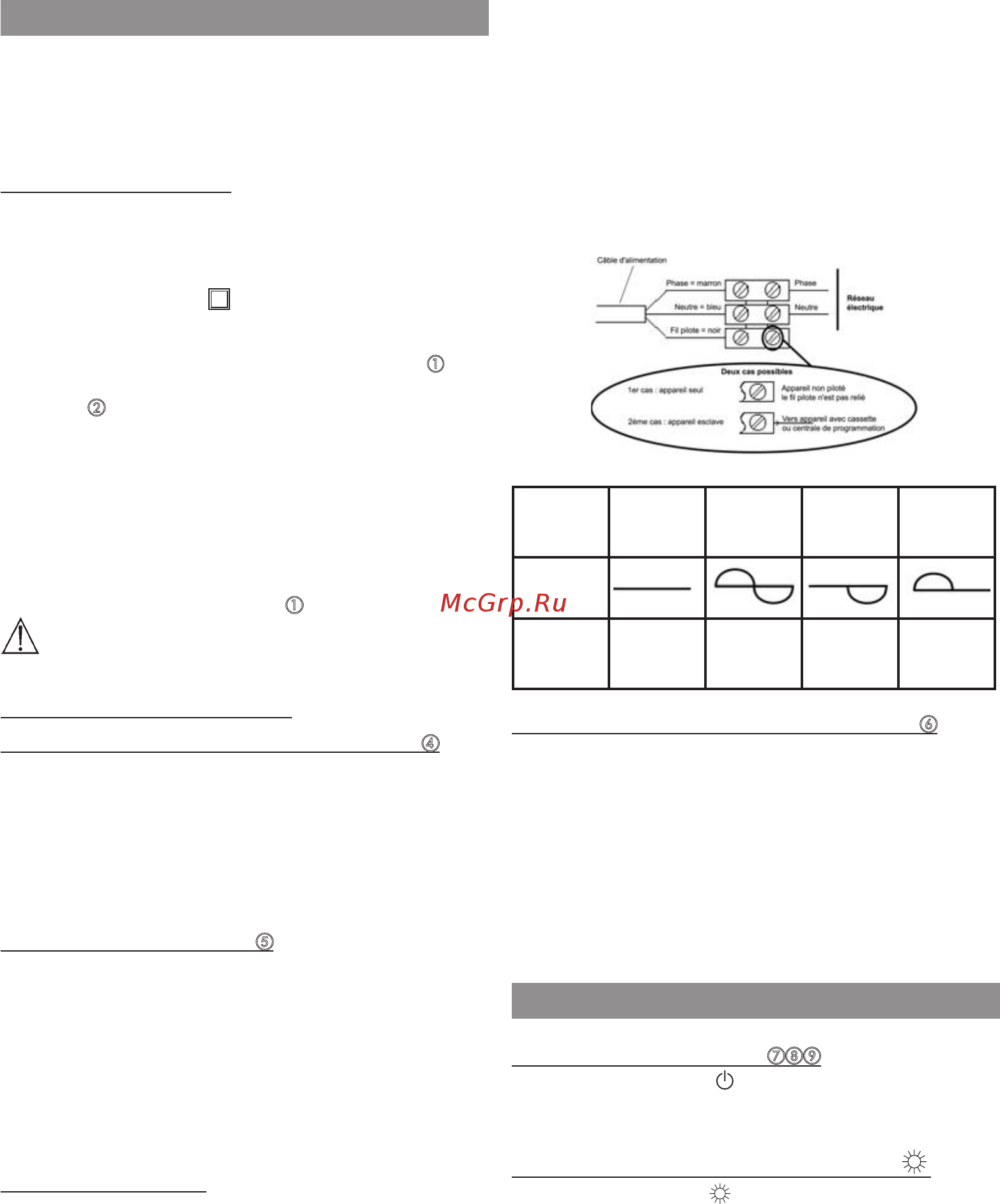

2-3) Raccorder l’appareil :
- L’appareil doit être alimenté en 230V 50Hz.
- L’utilisation de l’appareil avec prise de courant n’est pas permis en France,
couper le cordon au niveau de la prise et procéder au raccordement direct.
- Le raccordement au secteur se fera à l’aide d’un câble par l’intermédiaire
d’un boîtier de raccordement. Dans des locaux humides comme les salles
d’eau et les cuisines il faut installer le boîtier de raccordement au moins à
25cm du sol.
- L’installation doit être équipée d’un dispositif de coupure omnipolaire ayant
une distance d’ouverture de contact d’au moins 3mm.
- Le raccordement à la terre est interdit. Ne pas brancher le l pilote (noir)
à la terre.
Si le câble d’alimentation est endommagé, il doit être remplacé
par le fabricant, son service après vente ou une personne
de qualication similaire an d’éviter un danger.
Si un appareil pilote ou piloté est protégé par un différentiel 30mA
(ex : salle de bain) il est nécessaire de protéger l’alimentation
du l pilote sur ce différentiel.
Ordres reçus
Absence
de courant
Alternaces
complète
230 V
Demi-alternace
négative
- 115 V
Demi-alternace
positive
+ 115 V
Oscilloscope
Réf/neutre
Mode obtenu CONFORT ECO HORS GEL
ARRET
CHAUFFAGE
DELESTAGE
2-4) Verrouiller l’appareil sur la patte d’accrochage f
Posez le panneau rayonnant incliné sur les supports S1.
- Faites pivoter l’appareil pour le poser sur les supports S2.
- Abaisser l’appareil sur la patte d’accrochage. Un clic vous indique que
l’appareil est xé et verrouillé.
-
Pour déverrouiller l’appareil de la patte d’accrochage, munissez-vous
d’un
tournevis plat et poussez la languette (située en haut à gauche de la patte
d’accrochage derrière l’appareil) vers le mur. Soulevez l’appareil tout en
maintenant la languette avec le tournevis. Basculez-le en avant puis retirez-
le des supports S1.
UTILISATION DE VOTRE APPAREIL
1) Le boîtier de commande :

1 Curseur ou interrupteur
2 Molette de réglage de la température
V1 Voyant témoin de chauffe sur électronique
2) Comment régler la température Confort :
a) Mettre l’interrupteur 1 sur .
b) Régler la molette 2 sur la position souhaitée pour le modèle
électronique, le voyant de chauffe V1 s’allume si la température ambiante
est inférieure à celle désirée.
c) Attendre quelques heures pour que la température se stabilise.
d) Si le réglage vous convient (prendre éventuellement un thermomètre
pour vérier) repérer la position une fois pour toutes. Sinon ajuster la
température avec la molette et reprendre au point c.
