11
1-7
1-9
1-10
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК
1.8 УСТАНОВКА СНАРУЖИ
ПОМЕЩЕНИЙ В ЧАСТИЧНО
ЗАЩИЩЕННОМ МЕСТЕ.
Примечание. Под частично защищённым
местом подразумевается помещение, в
котором котел не подвергается прямому
воздействию атмосферных явлений (дождь,
снег, град и т.д.)..
• Конфигурация типа B с открытой камерой
и с форсированной вытяжкой.
Используя специальный комплект кожуха,
можно выполнить прямое всасывание воз-
духа (рис. 1-7) и дымоудаление в отдельную
дымовую трубу или непосредственно наружу.
При настоящей конфигурации котел может
быть установлен в частично защищенном
месте. При настоящей конфигурации котел
относится к категории B
22
.
С настоящей конфигурацией:
- всасывание воздуха происходит непосред-
ственно из помещения, где установлен
прибор (снаружи);
- дымоудаление должно быть подсоединено к
отдельному дымоходу или непосредственно
во внешнюю атмосферу.
Должны быть соблюдены действующие тех-
нические нормы.

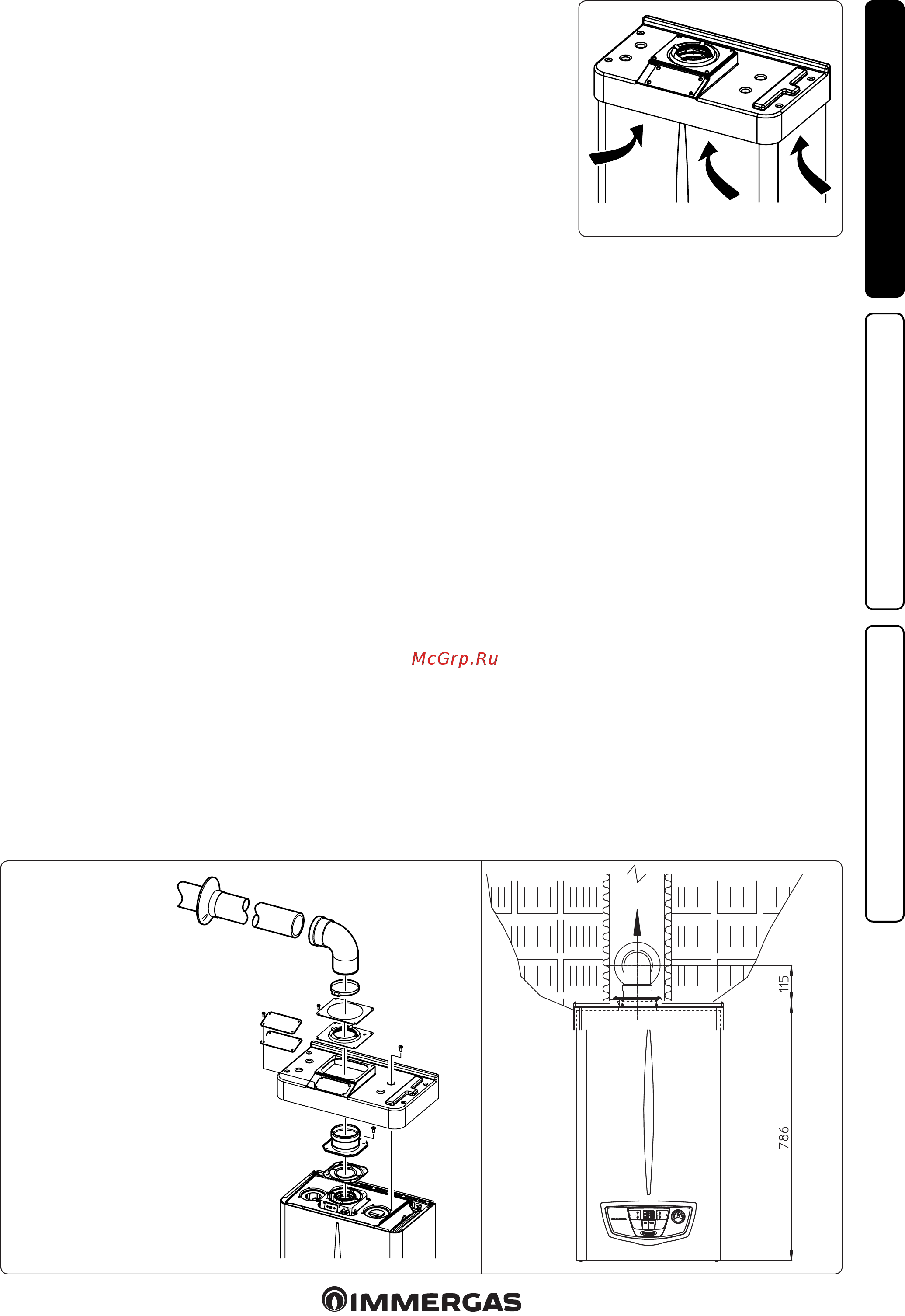

• Монтаж комплекта (рис. 1-9). Снять с
боковых отверстий относительно централь-
ного отверстия два колпачка и уплотнители.
Установить выхлопной фланец Ø 80 на са-
мое внутреннее отверстие котла, используя
сальник, входящий в комплект и закрутить
винтами из оснащения. Установить верх-
ний защитный кожух, прикрепляя его 4
болтами, входящими в оснащение и встав-
ляя соответствующие сальники. Соединить
изгиб 90° Ø 80 гладкой стороной (“папа”), в
горловину (“мама”) фланца Ø 80 до упора,
провести сальник по всему изгибу и уста-
новить с помощью пластинки из листового
металла и затянуть с помощью крепёжного
хомутика, входящего в оснащение, убе-
диться при этом, что закреплены 4 язычка
сальников. Подсоединить выхлопную трубу
с гладкой стороны (“папа”), в горловину
(“мама”) изгиба 90° Ø 80, проверяя, что
подсоединили соответствующую шайбу,
таким образом, достигается соединение
элементов, входящих в состав комплекта,
и необходимое уплотнение.
Максимальное протяжение выхлопной
трубы. Выхлопная труба (как вертикаль-
ная так и горизонтальная) может быть
увеличена до максимального размера 12 м
прямолинейного участка при помощи изо-
лированных труб (Илл. 1-25). Во избежание
проблем конденсации выхлопных газов,
вызванных охлаждением через стенки,
необходимо ограничить длину нормальной
выхлопной трубы Ø 80 (не изолированной)
до 5 метров (рис. 1-22).
• Конфигурация без комплекта защитного
кожуха в частично защищенном месте
(котел типа C).
Оставляя монтированной боковую заглушку,
можно установить аппарат без комплекта
защитного кожуха. Установка происходит с
использованием горизонтальных концентри-
ческих комплектоввсасывания/дымоудале-
ния Ø 60/100, Ø 80/125 и сепаратора Ø 80/80
, описание которых, приведено в параграфе
об установке в закрытых помещениях. При
настоящей конфигурации, комплект верх-
него защитного кожуха, гарантирующего
дополнительную защиту, рекомендуется, но
не является обязательным.
Комплект защитного кожуха включает в себя:
N° 1 Термоформованный защитный кожух
N° 1 Пластина для блокировки сальника
N° 1 Сльник
N° 1 Хомут для сальника
Выводной комплект включает в себя:
N° 1 Са льник
N° 1 Выхлопной фланец Ø 80
N° 1 Изгиб 90° Ø 80
N° 1 Выхлопная труба Ø 80
N° 1 Шайба
