12
C12
1-11 1-12
1-13
C12
C12
1-14
C12
5
4
3
1
2
1
2
3
4
5
6
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК
В комплект входят:
N° 1 - Сальник (1)
N° 1 - Концентрический изгиб Ø 60/100 (2)
N° 1 - Концентрический выход всас./дымоудаления
Ø 60/100 (3)
N° 1 - Внутренняя шайба (4)
N° 1 - Внешняя шайба (5)
В комплект входят:
N° 1 - Сальник (1)
N° 1 - Концентрический изгиб Ø 60/100 (2)
N° 1 - Переходник Ø 80/125 (3)
N° 1 - Концентрический выход всас./дымоудаления
Ø 80/125 (4)
N° 1 - Внутренняя шайба (5)
N° 1 - Внешняя шайба (6)

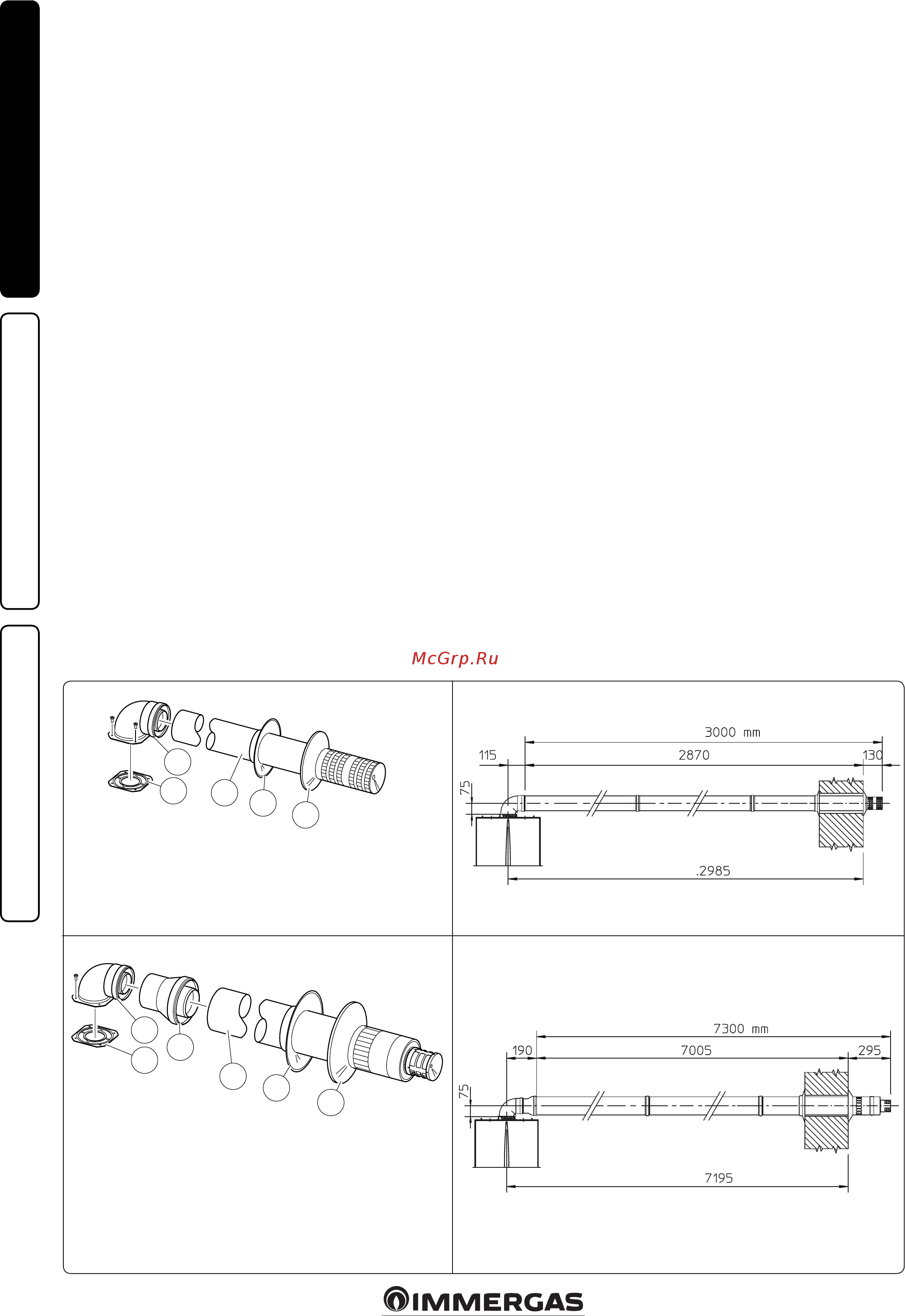

1.9 УСТАНОВКА
КОНЦЕНТРИЧЕСКОГО
ГОРИЗОНТАЛЬНОГО
КОМПЛЕКТА.
Конфигурация типа С с закрытой камерой
и с форсированной вытяжкой.
Этот вывод позволяет осуществлять вса-
сывание воздуха и вывод дымовых газов
непосредственно на улицу. Горизонтальный
комплект может быть установлен с задним,
левым или правым боковым выходом. Для
установки с передним выходом, необходимо
использовать патрубок с концентрическим
изгибом со сцеплением, чтобы обеспечить
наличие свободного пространства, необходи-
мого для выполнения требуемых законом ис-
пытаний при первом запуске в эксплуатацию.
Горизонтальный комплект всасывания/
дымоудаления Ø60/100. Монтаж комплекта
(рис. 1-11): установить изгиб с фланцем (2)
на центральном отверстии котла, вставляя
сальник (1) и завинтить болтами, входящим
в комплект. Подсоединить концентриче-
ский выход Ø 60/100 (3) с гладкой стороны
(“папа”), в горловину (“мама”) (с уплотни-
телем с кромкой) (2) до установки в фальц,
проверяя, что подсоединили соответству-
ющую шайбу, таким образом, достигается
соединение элементов, входящих в состав
комплекта, и необходимое уплотнение.
• Удлинители для горизонтального комплек-
та Ø 60/100 (Илл. 1-12). Комплект этой кон-
фигурации быть удлинен до максимального
значения 3 м, включая решётчатый выход
и не учитывая концентрический выходной
изгиб. Настоящая конфигурация соот-
ветствует коэффициенту сопротивления,
равному 100. В этих случаях необходимо
запрашивать специальные удлинители.
Примечание: если котел должен быть
установлен в зонах, где возможны очень
низкие температуры, то в наличие имеется
комплект против замерзания, который
может быть установлен как альтернатива
стандартному.
Горизонтальный комплект всасывания/
дымоудаления Ø80/125. Монтаж комплекта
(рис. 1-13): установить изгиб с фланцем (2)
на центральном отверстии котла, вставляя
сальник (1) и завинтить болтами, входящим в
комплект. Подсоединить переходник (3) глад-
кой стороной ("папа"), в горловину изгиба (2)
(с уплотнителем с кромкой ) до установки в
фальц. Подсоединить концентрический вы-
ход Ø 80/125 (4) с гладкой стороны (“папа”), в
горловину переходника (“мама”) (3) (с уплот-
нителями с кромкой) до установки в фальц,
проверяя, что подсоединили соответству-
ющую шайбу, таким образом, достигается
соединение элементов, входящих в состав
комплекта, и необходимое уплотнение.
• Удлинители для горизонтального ком-
плекта Ø 80/125 (Илл. 1-14). Комплект
этой конфигурации может быть удлинен
до максимального значения 7,3 м, включая
решётчатый выход и не учитывая концен-
трический выходной изгиб и переходник
с Ø 60/100 на Ø 80/125. Настоящая кон-
фигурация соответствует коэффициенту
сопротивления, равному 100. В этих случаях
необходимо запрашивать специальные
удлинители.
МАКС.
МАКС.
МАКС.
МАКС.
