Alesis MIDIVERB 4 [10/28] Ножной переключатель
![Alesis MIDIVERB 4 [10/28] Ножной переключатель](/views2/1000406/page10/bga.png)

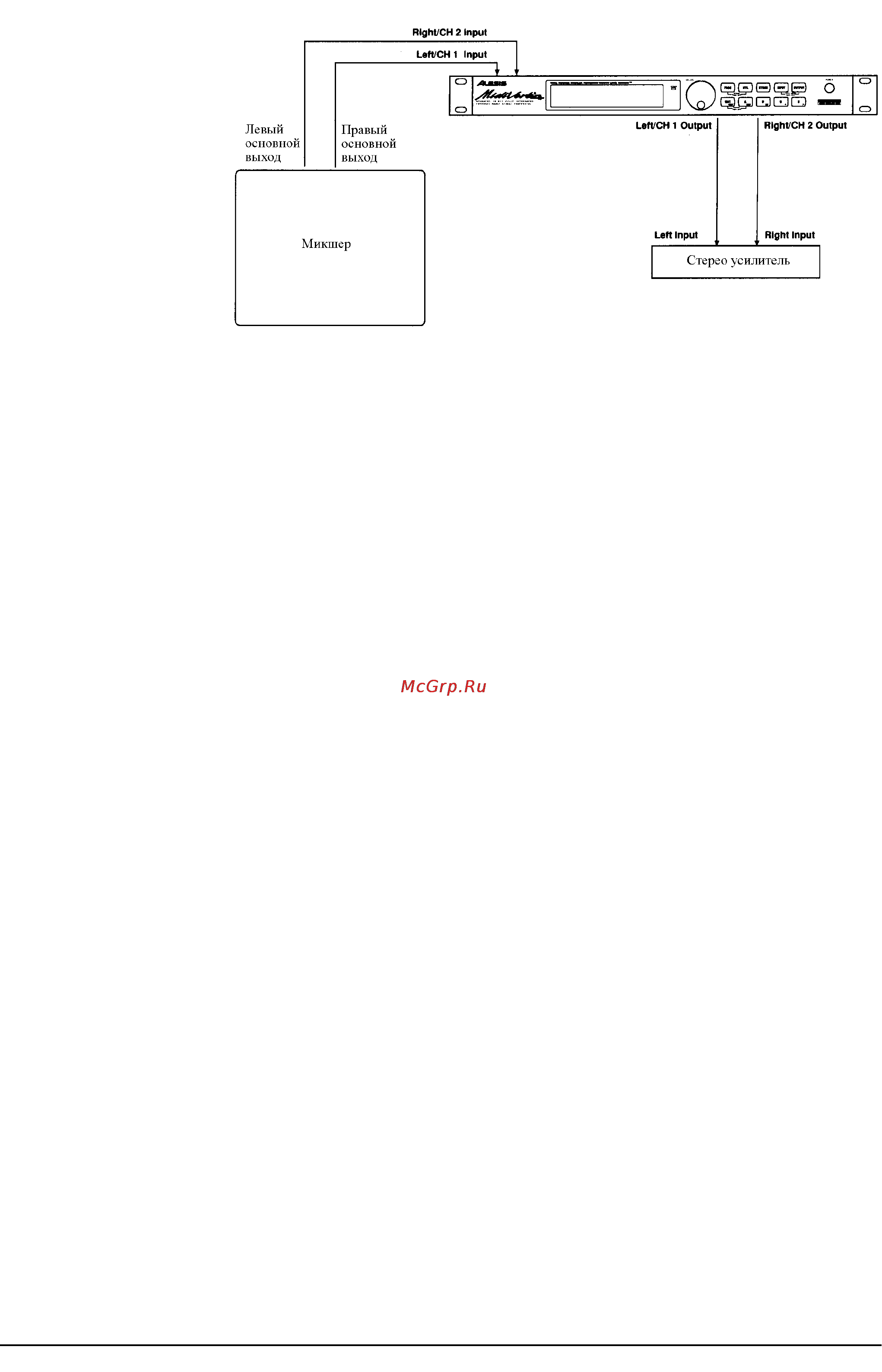

усилителем или магнитофоном. Для этого соедините монофоническими кабелями левый и правый основные выходы консоли с левым
([LEFT/CH.1 INPUT]) и правым
([RIGHT/CH.2 INPUT]) входами
MidiVerb 4. Левый ([LEFT/CH.1
OUTPUT]) и правый ([RIGHT/CH.2
OUTPUT]) выходы прибора
скоммутируйте со
стереофоническим усилителем
или двумя каналами другой
микширующей консоли (если
необходимо субмикширование).
“Земляные” петли
Современная студия
представляет из себя сложный
аппаратный комплекс. Множество
коммутационных кабелей может
привести к образованию
“земляных” петель, когда
приборы имеют несколько путей
заземления. Это в свою очередь приводит к возникновению различного рода шумов (треск, щелчки, радиомагнитная интерференция и
т.д.). Хотя и существует множество методов устранения “земляных” петель и предотвращения радимагнитной интерференции,
большинство профессиональных подходов требует значительных материальных затрат и основано на использовании раздельных
источников питания аудио-системы. Ниже будет приведен ряд сове тов, следуя которым вы сможете минимизировать уровень наводок
и шумов в своей студии.
1) ПОДКЛЮЧАЙТЕ ПИТАНИЕ ЭЛЕКТРОННЫХ ПРИБОРОВ АУДИО-СИСТЕМЫ К ОДНОЙ И ТОЙ ЖЕ РОЗЕТКЕ. Большинство наводок
генерируется в ре зу льта те того, что различные части аудио-системы подключены к розеткам разных контуров питания. Питание
аудио-системы от контура, к которому подключены такие приборы как кондиционеры, холодильники, неоновые осветительные
приборы и т.д., значительно увеличивает вероятность возникновения наводок. Поскольку электронное оборудование аудио-системы
(за исключением усилителей) не требует большой мощности, то его можно питать от одной и той же розетки.
2) РАСПОЛАГАЙТЕ АУДИО-КАБЕЛИ НА ВОЗМОЖНО БОЛЬШЕМ РАССТОЯНИИ ОТ ШНУРОВ ПИТАНИЯ ПРИБОРОВ. Частая причина
возникновения шума — близкое расположение сетевых и аудио-кабелей. Попробуйте разнести эти кабели на возможно большее
расстояние. Если это невозможно, то проверьте — не проложены ли они параллельно друг другу. Сетевые и аудио-кабели должны
пересекаться друг с другом под прямым углом.
3) Если перечисленные выше рекомендации не помогли, то:
А) Отсоедините шнуры питания всех приборов, за исключением микшера и мониторного усилителя.
Б) Подключайте последовательно прибор за прибором. При необходимости изменяйте фазу питания прибора (выньте из
розетки вилку, поверните ее на 180 градусов и вставьте обратно).
В) Проверьте — не повреждены ли сетевые кабели. Плохой земляной контакт кабеля может вызвать сильные помехи.
Г) Для коммутации оборудования используйте кабели минимальной длины, особенно для несбалансированных контуров.
Если все эти эксперименты не привели к положительному результату, прок онсультируйтесь с дилером или посоветуйтесь с
квалифицированными инженерами. В некоторых случаях помогает “звездочная” схема заземления. При этом микшер, являясь
центром “звезды”, обеспечивает общую землю для остального оборудования системы. При такой схеме заземления все приборы
должны быть изолированы от стоек и друг от друга.
MIDI
MIDI (Musical Instrument Digital Interface) — общепринятый протокол обмена информацией между различными приборами. С помощью
MIDI можно управлять следующими функциями MidiVerb 4:
• Смена программ MidiVerb 4 с помощью MIDI-команд Program Change.
• Управление параметрами MidiVerb 4 в реальном времени с помощью MIDI-контроллеров (колесо модуляции синтезатора, педали
и т.д.).
• Получать и передавать дамп отдельной программы или целого банка прибора с помощью данных SysEx (System Exclusive). Это
позволяет сохранять программы на внешнем оборудовании (например компьютере) с возможностью последующей загрузки в
память прибора.
• Передавать MIDI-информацию через MidiVerb 4 на другое MIDI-оборудование системы.
Для подключения MIDI-порта MidiVerb 4 к другому MIDI-оборудованию необходимо сделать следующее:
1) Соедините MIDI-вход MidiVerb 4 [MIDI IN] с MIDI-выходом (MIDI OUT) другого прибора.
2) Соедините MIDI-выход MidiVerb 4 [MIDI OUT/THRU] с MIDI-входом (MIDI IN) другого прибора.
Замечание: Если MidiVerb 4 только принимает MIDI-данные, но не передает их, то пункт 2) выполнять не обязательно. Например,
если вы предполагаете просто управлять по MIDI сменой программ MidiVerb 4, то нет никакой необходимости коммутировать MIDI-
выход прибора ([MIDI OUT/THRU]). Более подробная информация о работе с MidiVerb 4 по MIDI приводится в главе 6.
Ножной переключатель
На задней панели MidiVerb 4 имеется гнездо для подключения педали, имеющее маркировку [FOOTSWITCH]. Функциональный режим
ножного переключателя задается с помощью кнопки [UTIL]:
• Увеличение номера программы (Advance).
• Управление режимом bypass (Bypass).
• Управление режимом tap tempo для эффекта задержки (Control).
Установка режима работы гнезда [FOOTSWITCH]:
1) Нажмите [UTIL].
10 MicroVerb 4. Руководство
