Alesis MIDIVERB 4 [7/28] Аудио коммутация
![Alesis MIDIVERB 4 [7/28] Аудио коммутация](/views2/1000406/page7/bg7.png)
Глава 2
Коммутация
Подключение питания
MidiVerb 4 поставляется вместе с блоком питания. Характеристики адаптера меняются в зависимости от электрических стандартов
стран, в которых данный прибор продается (110 или 220 V, 50 или 60 Hz).
В выключенный MidiVerb 4 вставьте маленький разъем (гнездо [POWER]), другой — в сеть. Не рекомендуется включать MidiVerb 4 до
тех пор, пока не будут скоммутированы все остальные кабели системы.
Фирма Alesis не несе
т отв
етственности за поломку прибора, связанную с неправильной коммутацией питания MidiVerb 4 или
связанного с ним оборудования.
Устройства защиты от сбоев в сети питания
MidiVerb 4 может работать даже в условиях нестабильного питания. Однако, происходящие в сети время от времени скачки
напряжения и переходные процессы могут привести к сбоям в работе вашего оборудования или даже вывести его из строя. Эта
проблема может быть разрешена тремя различными путями, отличающимися сложностью и необходимыми капиталовложениями:
• Устройства защиты линии от пик овых и продолжительных перегрузок. Это относительно недорогие, устройства, работающие по
принципу обыкновенных предохранителей — они сгорают при возникновении в сети больших импульсов.
• Сетевые фильтры. Эти устройства обычно являются комбинацией устройств защиты линии от перегрузок и собственно фильтров,
позволяющих понизить уровень сетевого шума (диммерный шум, переходные процессы, вызванные работой другого
оборудования и т.д.)
• Устройства бесперебойного питания (UPS). Это наиболее сложный путь. UPS обеспечивает питание даже в случае полного
падения напряжения в сети. Разработанные первоначально для компьютеров (UPS позволяют корректно заканчивать работу при
отключении питания), устройства минимизируют все виды интерференции — пиковое повышение напряжения, шум и т.д.
Аудио-коммутация
Для коммутации MidiVerb 4 с другим оборудованием вашей студии рекомендуется использовать низкоемкостные экранированные
кабели с витым (а не одножильным) проводником и экраном с низким сопротивлением. Применение более дорогих кабелей
способствует улучшению качества звука системы. При прокладке кабелей к MidiVerb 4 руководствуйтесь следующими правилами:
• Не прокладывайте аудио-кабели в непосредственной близости от шнуров питания.
• Избегайте расположения аудио-кабелей в непосредственной близости от источников электромагнитного излучения, например
трансформаторов, мониторов, компьютеров и т.д.
• Не выдергивайте вилку из розетки за провод. Придерживайте розетку и аккуратно вынимайте из нее вилку.
• Не размещайте кабели в легкодоступных местах. Хождение по кабелю не вызывает непосредственного его разрушения, однако,
может ухудшить изоляцию между центральным проводником и экраном, снижая тем самым качество передаваемого по нему
сигнала и с окращая срок его службы.
• Не допускайте, чтобы кабель терся об острые углы и поверхности.
Стандартное использование аудио-входов/выходов
Аналоговые аудио-входы и выходы обычно коммутируются по трем схемам:
• вход с одного или двух выходов эффекта/дополнительного посыла микшера, выход направляется на входы возвратов с эффектов
микшера;
• вход с инструмента линейного уровня (например гитара или синтезатор с моно/стерео выходом), выходной сигнал направляется
на усилитель или вход микшера;
• вход с выходной стереошины микшера, выход направляется на магнитофон или усилитель.
При использовании монофонического источника сигнала MidiVerb 4 размещается между ним и микшером/усилителем. Несмотря на
то, что источник сигнала монофонический, левый и правый выходы MidiVerb 4 ([LEFT/CH.1] и [RIGHT/CH./2]) можно скоммутировать с
двумя входами микшера/усилителя, добиваясь таким образом стереофонической картины эффекта.
В качестве альтернативного варианта, для подключения MidiVerb 4 можно использовать разрывы пульта. В этом случае сигнал
направляется только на левый или правый канал прибора. Подключение через дополнительные посылы микшера позволяет
направлять на вход MidiVerb 4 сигнал с любого канала пульта, регулируя уровень посыла по каждому из них.
Подробнее различные способы коммутации MidiVerb 4 будут рассмотрены чуть позже.

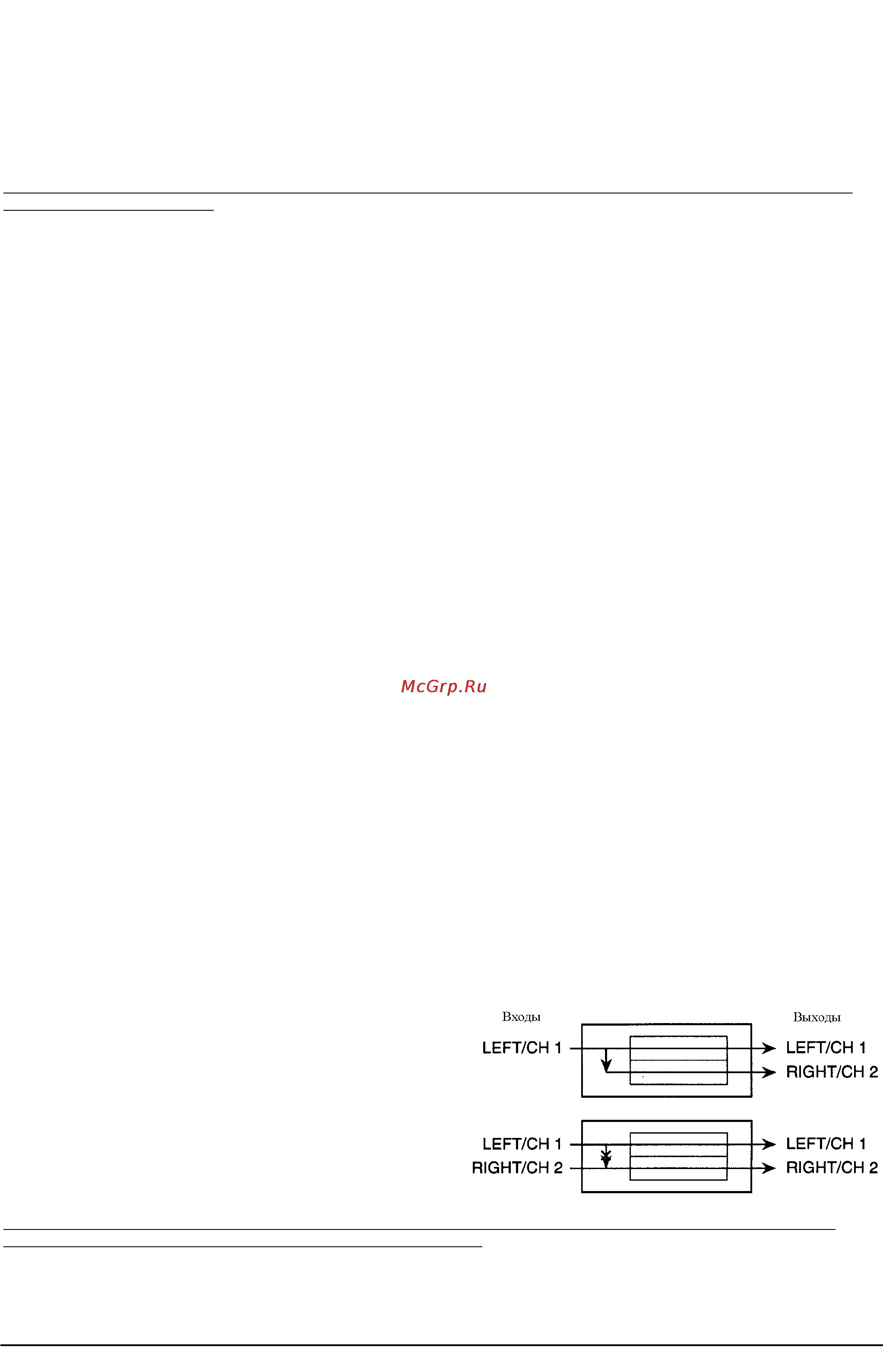

Распайка входного разъема
Входной разъем MidiVerb 4 [LEFT/CH.1 INPUT] нормализован с
[RIGHT/CH.2 INPUT]. Это означает, что если только один вход, а
именно [LEFT/CH.1 INPUT], скоммутирован с источником сигнала
монофоническим кабелем, то сигнал также передается и на правый
вход [RIGHT/CH.2 INPUT]. При коммутации второго входа
([RIGHT/CH.2 INPUT]) эта связь разрывается и сигнал поступает на
внутренние контуры прибора раздельно по двум каналам.
Необходимо заметить, что правый вход [RIGHT/CH.2 INPUT] не
нормализован по отношению к левому входу [LEFT/CH.1 INPUT].
Коммутация с инструментами
При коммутации аудио-кабелей и/или включении/отключении питания прибора убедитесь, что все остальное оборудование
систе
мы выключено, и регуляторы громкости вывернуты на минимум.
MidiVerb 4 имеет два 1/4” несбалансированных входа и два 1/4” несбалансированных выхода. Такая схема позволяет коммутировать
прибор четырьмя различными способами:
• Моно. Соедините источник сигнала монофоническим кабелем с левым входом MidiVerb 4 ([LEFT/CH.1 INPUT]). Другим
монофоническим кабелем скоммутируйте левый выход MidiVerb 4 с системой звукоусиления или входом микшера.
