микшерным пультом. Кроме того, вы можете снимать сигнал с правого выхода [RIGHT/CH.2 OUTPUT] и использовать его в
стереофонической системе звукоусиления или подавать на второй канал микшера.
• Стерео. Соедините двумя монофоническими проводами входы [LEFT/CH.1 INPUT] и [RIGHT/CH.2 INPUT] MidiVerb 4 с источником
стерео сигнала. С помощью еще двух монофонических проводов соедините выходы MidiVerb 4 с системой стереофонического
усиления или двумя каналами микшерной консоли.
При коммутации MidiVerb 4 с дополнительными посылами/возвратами микшерной конс оли, вам может потребоваться установить
выходной сигнал на максимум эффекта (в выходном миксе прибора присутствует только обработанный сигнал). Это делается с
помощью соответствующей глобальной опции, устанавливающей этот режим одновременно для всех программ (см. раздел
Управление миксом прямого и обработанного сигналов).
Включение питания
После завершения процесса коммутации можно включить питание прибора. При этом необходимо придерживаться следующей
последовательности:
1) Перед включением питания MidiVerb 4 проверьте:
• Правильность коммутации.
• Выведены ли на минимум ручки управления уровнем сигнала на усилителе или микшере.
2) Нажмите на кнопку [POWER], расположенную на лицевой панели прибора.
При включении питания на дисплей выводится строка {ALESIS MIDIVERB 4}, по истечении некоторого времени дисплей высветит
номер последней выбранной программы (00 — 127) из пресетного или пользовательского банков и загорится кнопка [PROG].
3) Включите питание усилителя/микшера и отрегулируйте уровень.
Регулировка уровня
Правильная установка входного и выходного уровней способствует увеличению соотношения сигнал/шум. Лучше устанавливать
регуляторы на 3/4 (75 % от максимального уровня). Это снижает вероятность возникновения перегрузок и искажений, а также
минимизирует уровень фонового шума.
Автоматический режим регулировки уровня входного сигнала
MidiVerb 4 имеет уникальную возможность автоматической регулировки уровня входного сигнала. Вам достаточно лишь установить
прибор в этот режим работы и подать на него сигнал (с гитары, синтезатора, магнитофона и т.д.). Все остальное MidiVerb 4 сделает
сам.
Автоматическая регулировка уровня входного сигнала:
1) Скоммутируйте MidiVerb 4 с источником аудио-сигнала (см. главу 2).
2) Нажмите одновременно кнопки [INPUT] и [OUTPUT].
3) Подайте на вход MidiVerb 4 сигнал.
Функция автоматической регулировки в течение примерно 5 секунд
анализирует входной сигнал и устанавливает уровень входа по обоим
каналам.
Замечание. При необходимости вы можете увеличить время анализа входного сигнала (практически до бесконечности). Для этого
подключите к разъему [FOOTSWITCH], расположенному на задней панели, любой ножной переключатель мгновенного действия и
держите его нажатым во время работы режима автоматической регулировки входного уровня (Auto Input). Для получения более
подробной информации см. главу 2.

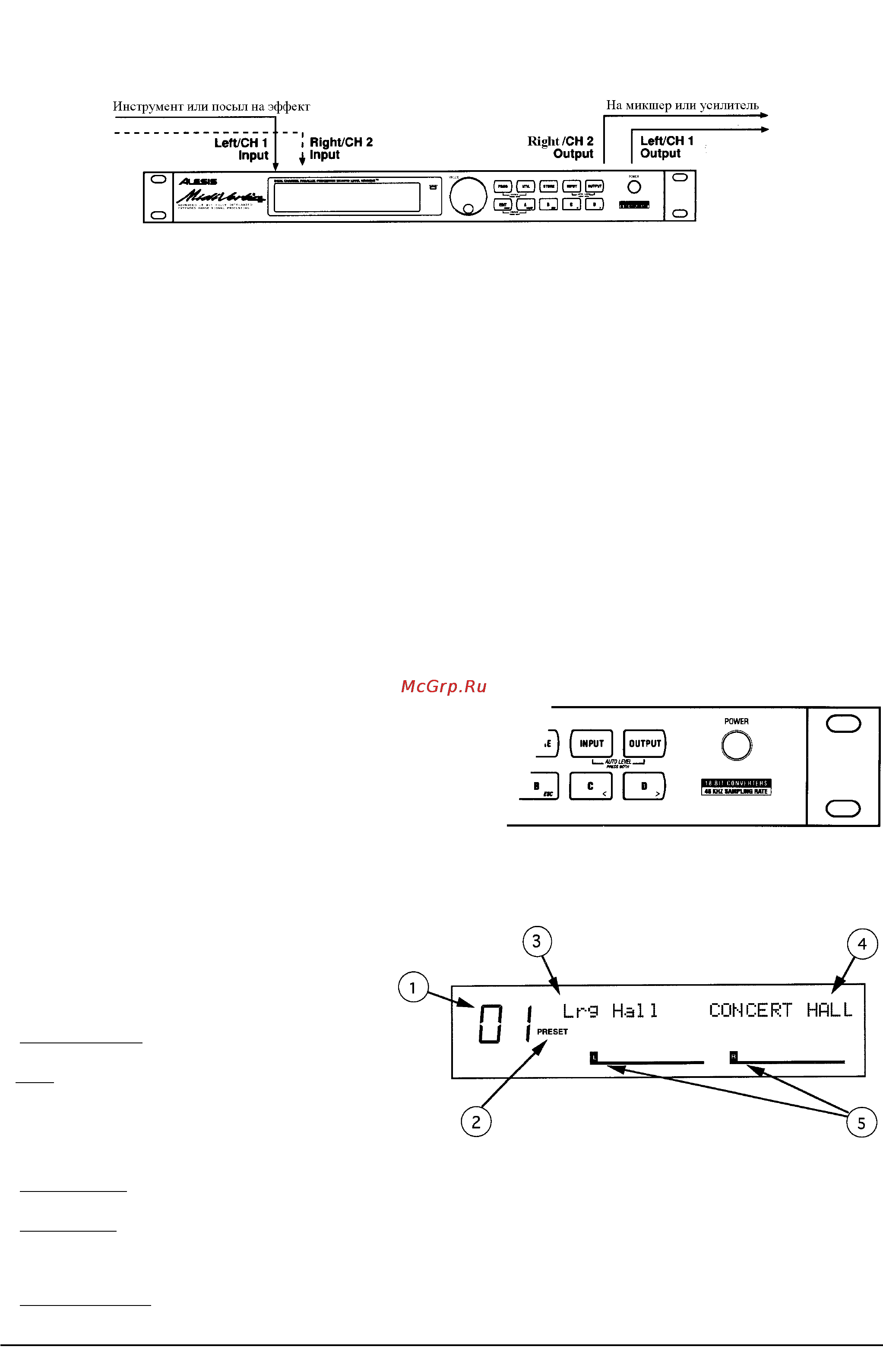

Дисплей
После первого включения питания дисплей MidiVerb 4
выглядит следующим образом:
Дисплей MidiVerb 4 разбит на 5 секций.
1) Номер программы. Программы MidiVerb 4 нумеруют с
{00} по {127}. В данном случае выбрана программа {01}.
2) Банк. MidiVerb 4 имеет два банка (пресетный и
пользовательский), в каждом из которых размещено по 128
программ. В зависимости от того, какой банк активен в
настоящий момент, дисплей высвечивает либо “PRESET”
(пресетный банк), либо “USER” (банк пользовательских
программ). В этом примере выбран пресетный банк.
3) Имя программы. Каждая программа имеет уникальное 8-символьное имя. В нашем примере это — {Lrg Hall}. В отличие от
пресетных, пользовательские программы можно переименовывать.
4) Конфигу
рация. Описывает используемый программой эффект, пути прохождения через него входного сигнала, определяет тип
конфигурации (Stereo или Dual конфигурация). Более подробное описание различных типов конфигураций приведено в главе 3. В
приведенном выше примере конфигурация называется {CONCERT HALL}. Если в программу были внесены изменения, то
впоследствии конфигурации будет высвечиваться на дисплее прописными буквами.
5) Индик
аторы уровня. Индикаторы пик ового типа отображают уровень необработанного входного сигнала и во многом схожи с
индикаторами уровня обычного магнитофона. Отображенное на рисунке состояние индикаторов говорит о том, что входной сигнал
