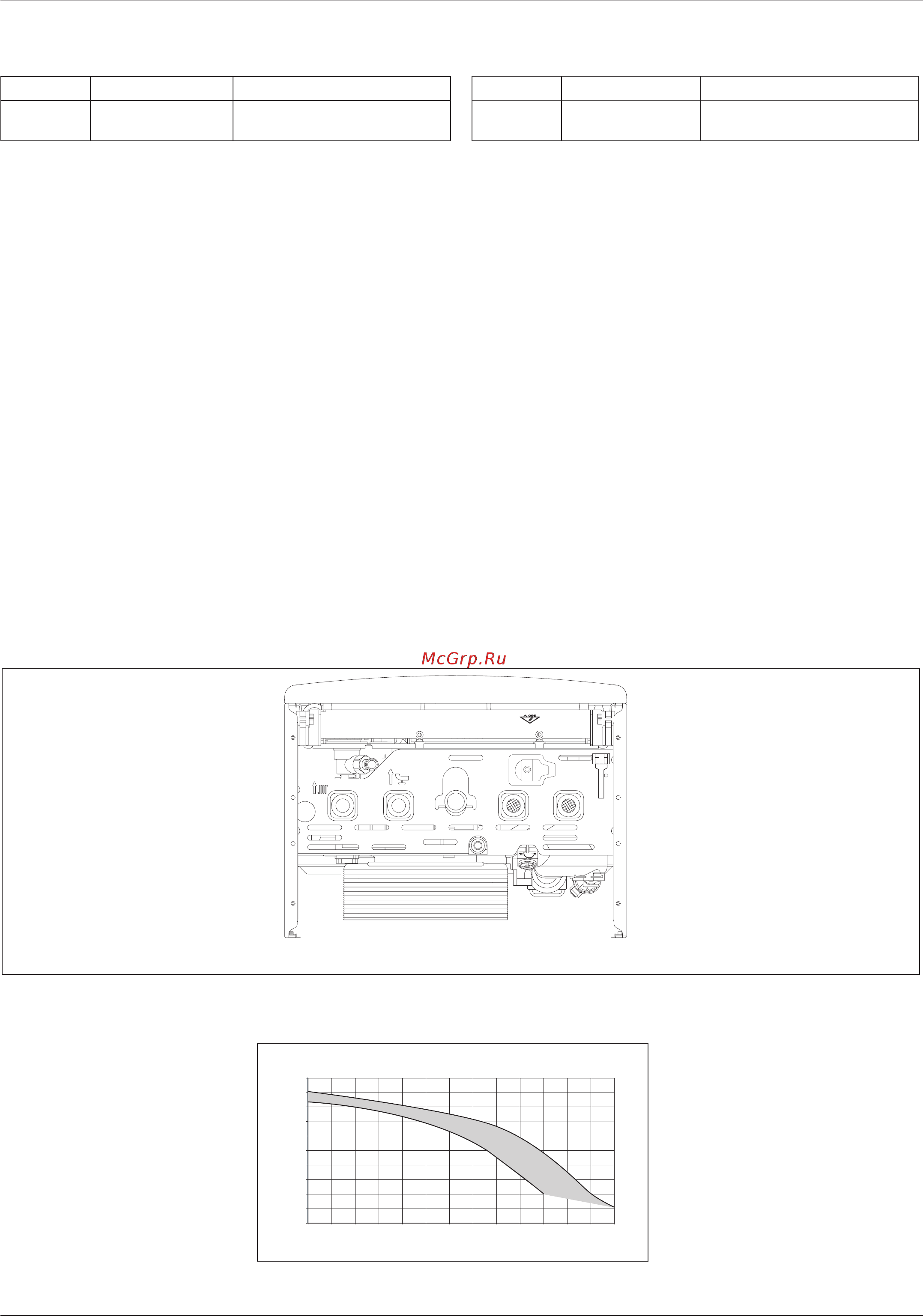

Ariston GENUS 24 СF [12/44] Установка instalare
![Ariston GENUS 28 CF [12/44] Установка instalare](/views2/1406427/page12/bgc.png)
12
установка instalare
Подключение к газопроводу
Котел рассчитан на работу со следующими типами газа.
Модель Типы газа
GENUS 24 CF
GENUS 28 CF
II2H3+
По упаковке и заводской табличке на корпусе котла убедитесь, что
он рассчитан на эксплуатацию в соответствующей стране и работу
от газа, имеющегося в стране эксплуатации.
Проверьте соответствие типа газа в трубопроводе типу, на который
рассчитан котел.
Монтаж и испытания газовых трубопроводов производите в
соответствии с действующими нормами и правилами, с учетом
максимальной теплопроизводительности котла.
Перед установкой обязательно тщательно очистите газовые
трубопроводы для удаления загрязнений, которые могут нарушить
работу котла. Газовое соединение должно быть выполнено через
прокладку.
Убедитесь в надлежащем давлении газа (природного (метана)
или сжиженного), поскольку при слишком низком давлении
эффективность работы котла снижается, и он не обеспечивает
должного уровня комфорта.
Racordarea la gaz
Centrala a fost proiectată pentru a utiliza gaze ce aparţin categoriilor
prezentate în următorul tabel:
Naţiunea Modelul Categoria
RO
GENUS 24 CF
GENUS 28 CF
II
2H3+
Asiguraţi-vă cu ajutorul plăcii de timbru aşezate pe ambalaj şi pe
aparat, că centrala este destinată ţării în care va trebui să fi e instalată,
că, de asemenea, categoria de gaz pentru care centrala a fost proiectată
corespunde uneia dintre categoriile admise de ţara de destinaţie.
Conductele de racordare gaz trebuie să fi e realizate şi dimensionate
conform celor prevăzute de Normele specifi ce şi în baza puterii maxime
a centralei; asiguraţi-vă şi de corecta dimensionare şi de racordarea
robinetului de interceptare.
Înainte de instalare se recomandă o curăţare atentă a conductelor de
gaz pentru a îndepărta eventualele reziduuri care ar putea compromite
funcţionarea centralei.
Este necesar să se verifi ce dacă gazul distribuit corespunde gazului
pentru care a fost prevăzută centrala (a se vedea placa de timbru de
pe centrală).
În plus, este important să se verifi ce dacă presiunea gazului (metan sau
GPL) ce urmează a fi utilizat pentru alimentarea centralei, in cazul in
care este insufi cientă, ar putea duce la reducerea puterii generatorului
cu consecinţe neplăcute asupra utilizatorului.
Гидравлические соединения
На рисунке показана схема подключения трубопроводов воды и
газа к котлу. Убедитесь, что максимальное давление в водопроводе
не выше 0,6 МПа (6 бар); если выше, необходимо обязательно
установить редуктор давления.
Обозначения
Для расчета размеров
трубопроводов и нагревательных
приборов контура отопления
остаточное давление следует
рассчитывать как функцию
от требуемого расхода воды,
принимая во внимание
характеристику циркуляционного
насоса.
Racordarea la reţeaua de apă (hidraulică)
În fi gură sunt reprezentate racordurile pentru racordarea centralei la
reţeaua de apă (hidraulică) şi la instalaţia de gaz. Fiţi atenţi ca presiunea
maximă a reţelei de apă să nu depăşească 6 bar, în caz contrar este
necesară instalarea unui reductor de presiune.
Racorduri hidraulice
Pentru dimensionarea tuburilor şi a
radiatoarelor instalaţiei de încălzire se
evaluează valoarea de nivel rezidual in
funcţie de debitul (capacitatea) cerut/
ă, în funcţie de valorile prezentate pe
grafi cul pompei de recirculare.
Reprezentarea gra că a debitului rezidual pompa de
recirculare
Остаточное давление при ΔT 20 °C
0
50
100
150
200
250
300
350
400
450
500
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300
mbar
l/h
A B
C
DE
F
H
I
G
A = Патрубок подающей линии
контура отопления
B = Патрубок горячей воды контура
ГВС
C = Вход газа
D = Патрубок холодной воды
контура ГВС
E = Патрубок возвратной линии
контура отопления
F = Сливной патрубок
предохранительного клапана
G = Электромагнитный клапан
подпитки
H = Сливной кран
I = Магнитный ключ
A = Tur Instalatie
B = Lesire apa calda
C = Intrare gaz
D = Inrare apa rece
E = Retur Instalatie
F = Evacuare dispozitiv
suprapresiune
G = Electrovalvă de umplere
H = Robinet de golire
I = Magnet
