20
пуск в эксплуатацию punerea în funcţiune
1
3
4
(d) (c)
2
(a) (b)

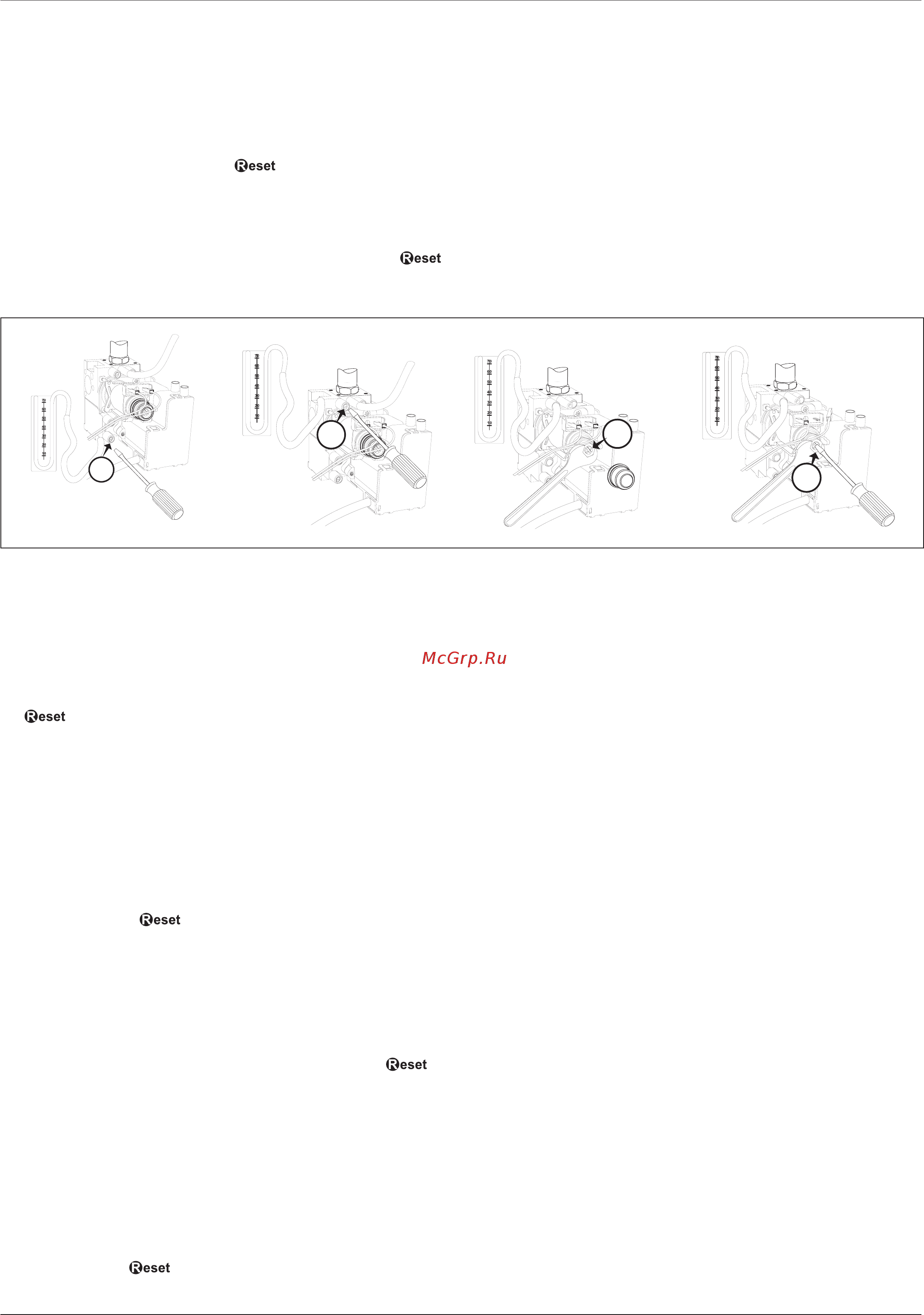

Проверка параметров газа
Демонтируйте переднюю декоративную панель и опустите панель
управления.
Проверка давления на входе
1. Ослабьте винт «1» (рис. a) и вставьте соединительную трубку
манометра в штуцер отбора давления.
2. Запустите котел на максимальной мощности в режиме
«Трубочист» (нажмите кнопку
и удерживайте 5 с, на
дисплее высвечивается “t --“). Давление газа на входе должно
соответствовать номинальному для данного типа газа.
3. По окончании проверки затяните винт “1” и убедитесь, что он
затянут плотно.
4. Через 10 мин или при повторном нажатии на кнопку
котел выходит из режима «Трубочист»
Проверка максимальной мощности
1. Для проверки максимальной мощности ослабьте винт «2»
(рис. b) и подключите трубку манометра к штуцеру отбора
давления.
2. Отсоедините трубку-компенсатор камеры сгорания.
3. Запустите котел в режиме «Трубочист»: нажмите кнопку и
удерживайте 5 с, на дисплее высвечивается “t - “; чтобы котел
работал на максимальной мощности ГВС, нажмите кнопку
На дисплее высвечивается “t
--
“.
Давление газа на входе должно соответствовать указанному для
данного типа газа в сводной таблице параметров в зависимости
от типа газа. В противном случае снимите защитный колпак и
подтяните или отпустите регулировочный винт «3» (рис. c).
4. По окончании проверки затяните винт «2» и убедитесь, что он
затянут плотно.
5. Установите на место защитный колпак регулятора давления
(модулятора).
6. Подключите трубку-компенсатор. Котел выходит из режима
«Трубочист» автоматически через 10 мин или немедленно по
нажатии кнопки .
Проверка минимальной мощности
1. Для проверки минимальной мощности ослабьте винт «2» (рис. b)
и подключите трубку манометра к штуцеру отбора давления.
2. Отсоедините трубку-компенсатор камеры сгорания.
3. Запустите котел в режиме «Трубочист »: нажмите кнопку и
удерживайте 5 с. На дисплее высвечивается «t -» Чтобы котел
работал на минимальной мощности, нажмите кнопку На
дисплее высвечивается «t_»Отсоедините провод от регулятора
давления (модулятора). Давление газа на входе должно
соответствовать указанному для данного типа газа в сводной
таблице параметров в зависимости от типа газа. В противном
случае отрегулируйте его винтом «4» (рис. d).
4. По окончании проверки затяните винт «2» и убедитесь, что он
затянут плотно.
5. Подключите провод к регулятору давления.
6. Подключите трубку-компенсатор. Котел выходит из режима
«Трубочист» через 10 мин автоматически либо немедленно по
нажатии кнопки .
Verificarea reglărilor pe partea de gaz
Scoateţi din faţă haina şi se procedează ca mai jos.
Controlul presiunii de alimentare.
1. Desfaceţi şurubul “1” (fi g. a) şi introduceţi tubul de racord al manome-
trului în priza de presiune.
2.
Puneţi cazanul în funcţiune la puterea maximă (activând “funcţia
coşar”apăsaţi tasta RESET timp de 5 secunde: pe display, apare t --).
Presiunea de alimentare trebuie să corespundă celei prevăzute
pentru tipul de gaz pentru care cazanul a fost predispus.
3. La sfârşitul controlului strângeţi şurubul “1” .
4. Funcţia coşar se dezactivează automat după 10 minute
Controlul puterii maxime sanitar
1. Pentru a controla puterea maximă, slăbiţi şurubul “2” (fi g.b) şi
introduceţi tubul de racord al manometrului în priza de presiune.
2. Scoateţi tubul de compensare al camerei de aer.
3. Puneţi cazanul în funcţiune la puterea maximă (activând “funcţia
coşar”), apăsaţi tasta RESET timp de 5 secunde: pe display, apare t --.
Rotiţi encoder în sens orar pentru a activa funcţionarea la puterea
maximă (c sanitar).
Pe display, apare t
--
.
Presiunea de alimentare trebuie să corespundă celei prevăzute în
tabelul “Reglare Gaz” pentru tipul de gaz pentru care cazanul a fost
predispus. Dacă nu corespunde scoateţi învelişul de protecţie şi
acţionaţi asupra şurubului de reglare “3” (fi g. c).
4. La sfârşitul testului strângeţi şurubul “2” şi verifi caţi etanşarea.
5. Repuneţi învelişul de protecţie al modulatorului.
6. Reconectaţi tubul de compensare.
7. Funcţia coşar se dezactivează automat după 10 minute.
Controlul puterii minime
1. Pentru a controla puterea maximă, slăbiţi şurubul “2” (fi g.b) şi
introduceţi tubul de racord al manometrului în priza de presiune.
2. Scoateţi tubul de compensare al camerei de aer.
3. Puneţi cazanul în funcţiune la puterea maximă (activând “funcţia
coşar”), apăsaţi tasta RESET timp de 5 secunde: pe display, apare t -
-. Rotiţi encoder în sens anti-orar pentru a activa funcţionarea la
puterea minimă.
Pe display, apare t__ .
Scoateţi un cablu al modulatorului (fi g.d) presiunea trebuie să
corespundă celei prevăzute în tabelul “Reglare Gaz” pentru tipul
de gaz pentru care cazanul a fost predispus. Dacă nu corespunde
acţionaţi asupra şurubului de reglare “4” (fi g. d).
4. La sfârşitul testului strângeţi şurubul “2” şi verifi caţi etanşarea.
5. Reconectaţi cablul modulatorului.
6. Reconectaţi tubul de compensare.
7. Funcţia coşar se dezactivează automat după 10 minute.
