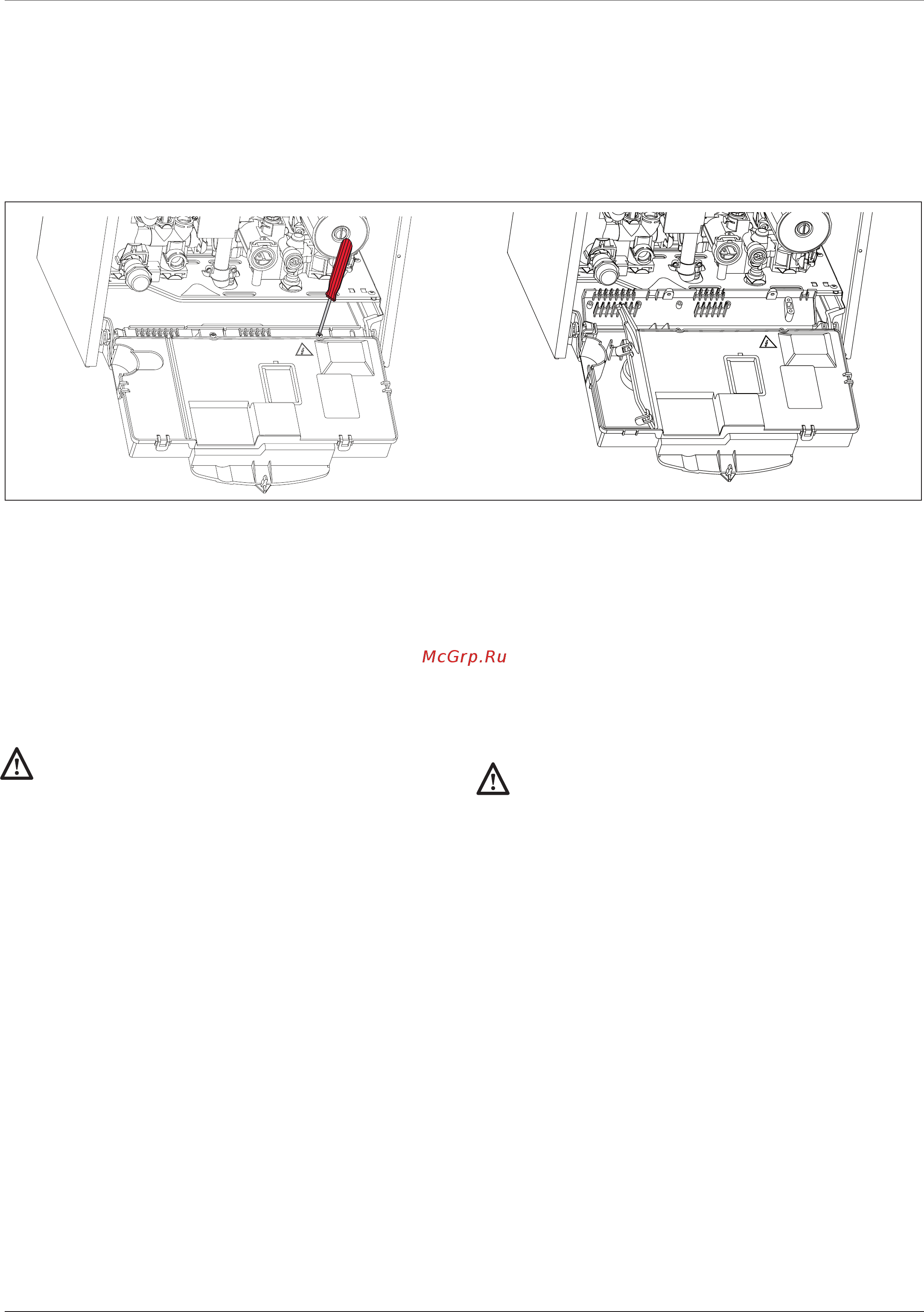

15
установка instalare
Подключение дополнительных устройств
Подключение дополнительных устройств осуществляется в
следующем порядке:
- отключите электропитание котла;
- демонтируйте декоративную панель, для чего снимите его с
фиксаторов на приборной панели;
- вывинтите два винта в нижней части передней крышки корпуса
котла и снимите передний кожух;
- потяните на себя панель управления.
Подключение комнатного термостата
− Освободите с помощью отвертки фиксатор провода и
подключите провода термостата по одному.
− Снимите с клемм перемычку и подключите провода, как
показано на рисунке.
− Убедитесь, что провода подключены надежно и не натягиваются
при открытии и закрытии крышки панели управления.
− Закройте дверцу, установите на место панель управления и
декоративную панель.
Conectarea componentelor periferice
Pentru a avea acces la conexiunile elementelor periferice, procedaţi
astfel:
- opriţi alimentarea electrică a cazanului
- îndepărtaţi carterul extrăgându-l din locaş
- rotiţi panoul de comandă şi trageţi-l spre voi
- deşurubaţi ambele şuruburi ale capacului posterior al locaşului de
instrumente
- decuplaţi clema laterală din dreapta, cea din faţă (dreapta) şi
ridicaţi uşa
Conectarea termostatului de ambianţă
- introduceţi cablul termostatului;
- slăbiţi opritorul de cablu cu o şurubelniţă şi să introduceţi, unul câte
unul, toate cablurile de la termostat;
- conectaţi cablurile la borne, după indicaţiile din fi gură, îndepărtând
puntea;
- asiguraţi-vă că papucii sunt bine strânşi pe cabluri şi că acestea
nu vor suferi şocuri de tracţiune, la deschiderea sau închiderea
panoului port-instrumente;
- închideţi uşa interioară, uşa port-instrumente şi mantaua frontală.
Atenţie!
Pentru racordarea şi poziţionarea cablurilor perifericelor
opţionale vedeţi recomandările referitoare la instalarea
acestora.
Доступ к электронному блоку (см. рисунок) обеспечивает
подключение таких устройств:
TA1 - комнатный термостат №1
TA2 - комнатный термостат №2
SE - наружный датчик температуры
Имеется также возможность вставить опционные платы для других
принадлежностей:
- колодка Bus для связи с выносным блоком дистанционного
управления (плата A), датчик помещения
- опционная плата (плата B) Для получения более подробных
Внимание!
Порядок размещения и подключения дополнительных
устройств см. в руководствах по установке
соответствующих устройств.
Astfel, aveţi acces la cutia cu borne (vezi fi g) pentru a conecta:
TA1 - Termostatul de ambianţă 1
TA2 - Termostatul de ambianţă 2
SE - Sonda Externă
Mai mult: tot aici puteţi introduce şi alte
plăci, opţionale, pentru alte accesorii.
placa bus pentru conectarea Telecomenzii
CLIMA MANAGER
Senzor Ambianţă Modulant
P. C. B . pentru gestionarea zonelor multiple, solar etc...
