8
описание котла descrierea produsului

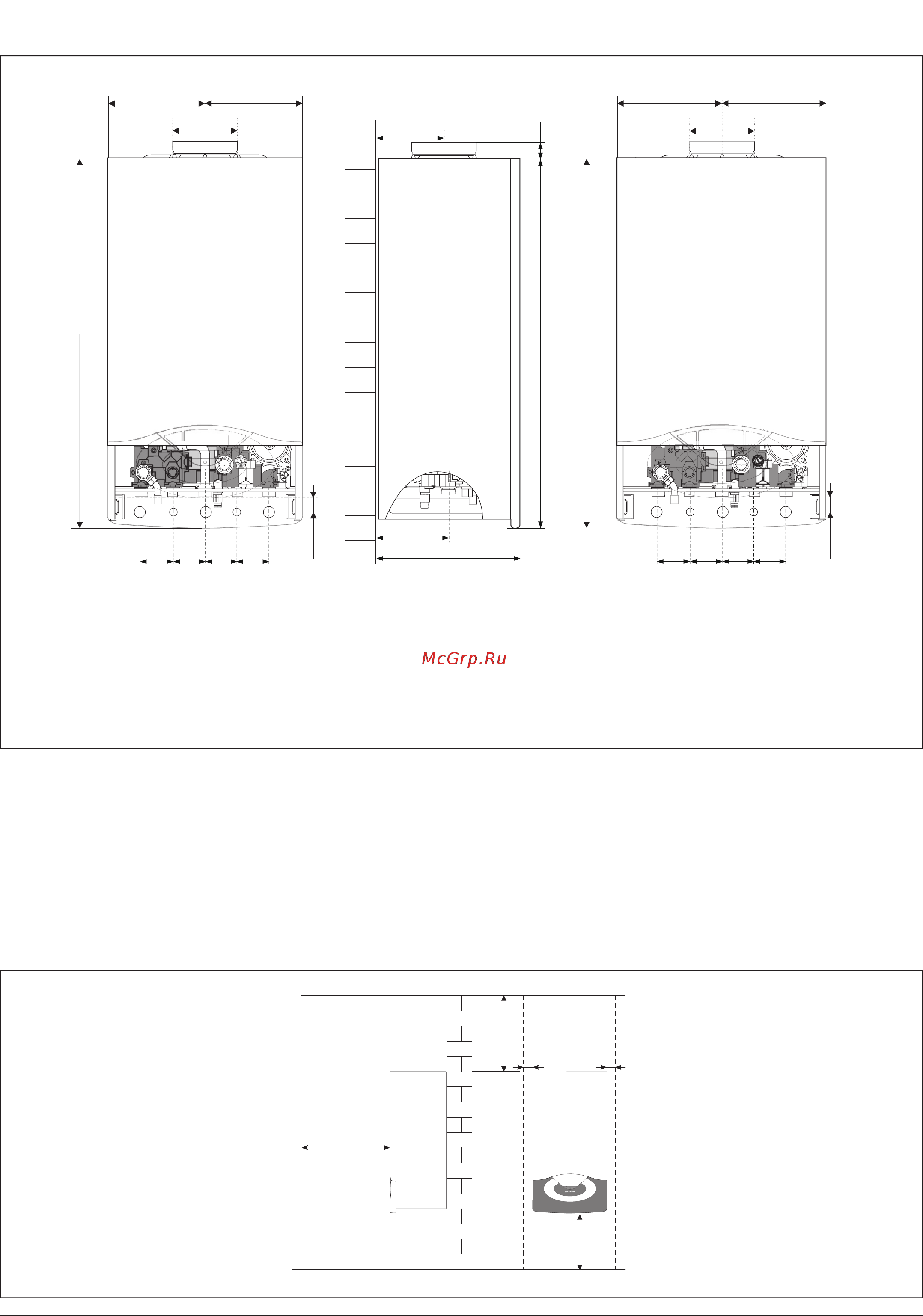

Размеры
A. Патрубок подачи в
контур отопления
B. Патрубок подачи в
контур ГВС
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура
отопления
Минимальные расстояния
Для легкого доступа к котлу при техническом обслуживании
следует обеспечить соответствующие минимально допустимые
расстояния (свободное пространство) от корпуса котла до
близлежащих предметов и поверхностей.
Устанавливать котел следует в соответствии с действующими
нормами и правилами, а также в соответствии с требованиями
производителя.
При установке обязательно используйте уровень, котел должен
находиться в строго горизонтальном положении.
Размеры
Wymiary
A. Tur Instalatie
B. Lesire apa calda
C. Intrare gaz
D. Inrare apa rece
E. Retur Instalatie
Dimensiuni cazan
Distanţe minime pentru instalare
Pentru a permite o desfăşurare uşoară a operaţiunilor de întreţinere
(revizie) la centrală, este necesar să se respecte distanţele minime
indicate în schemă.
Aşezaţi centrala în conformitate cu regulile tehnice, folosind o nivelă
cu bulă.
450
053
003
50 50
28
770
200
150
315
125
130
200
180
65 6567 67
25770
125
130
28
770
220 220
65 6567 67
GENUS 24 CF GENUS 28 CF
