40
техническое обслуживание
întreţinere
1. Марка
2. Производитель
3. Модель – Серийный номер
4. Торговый код
5. № утверждения
6. Страна эксплуатации – категория
газа
7. Заводская настройка газа
8. Тип установки
9. Электрические данные
10. Максимальное давление санитарной
горячей воды
11. Максимальное давление системы
отопления
12. Тип котла
13. Класс NOx / Производительность
14. Расход тепла макс. – мин.
15. Тепловая мощность макс. – мин.
16. Удельный расход
17. Тарирование мощности котла
18. Номинальный объем санитарной
воды
19. Используемые газы
20. Рабочая минимальная температура
среды
21. Максимальная температура
отопления
22. Максимальная температура
сантехники
Символы на заводской табличке
Gas
MAX
MIN
Gas
mbar
mbar
1
2
5
4
3
6
7
19
8
9
10
11
12
14
15
16
17
18
13
20
21
22

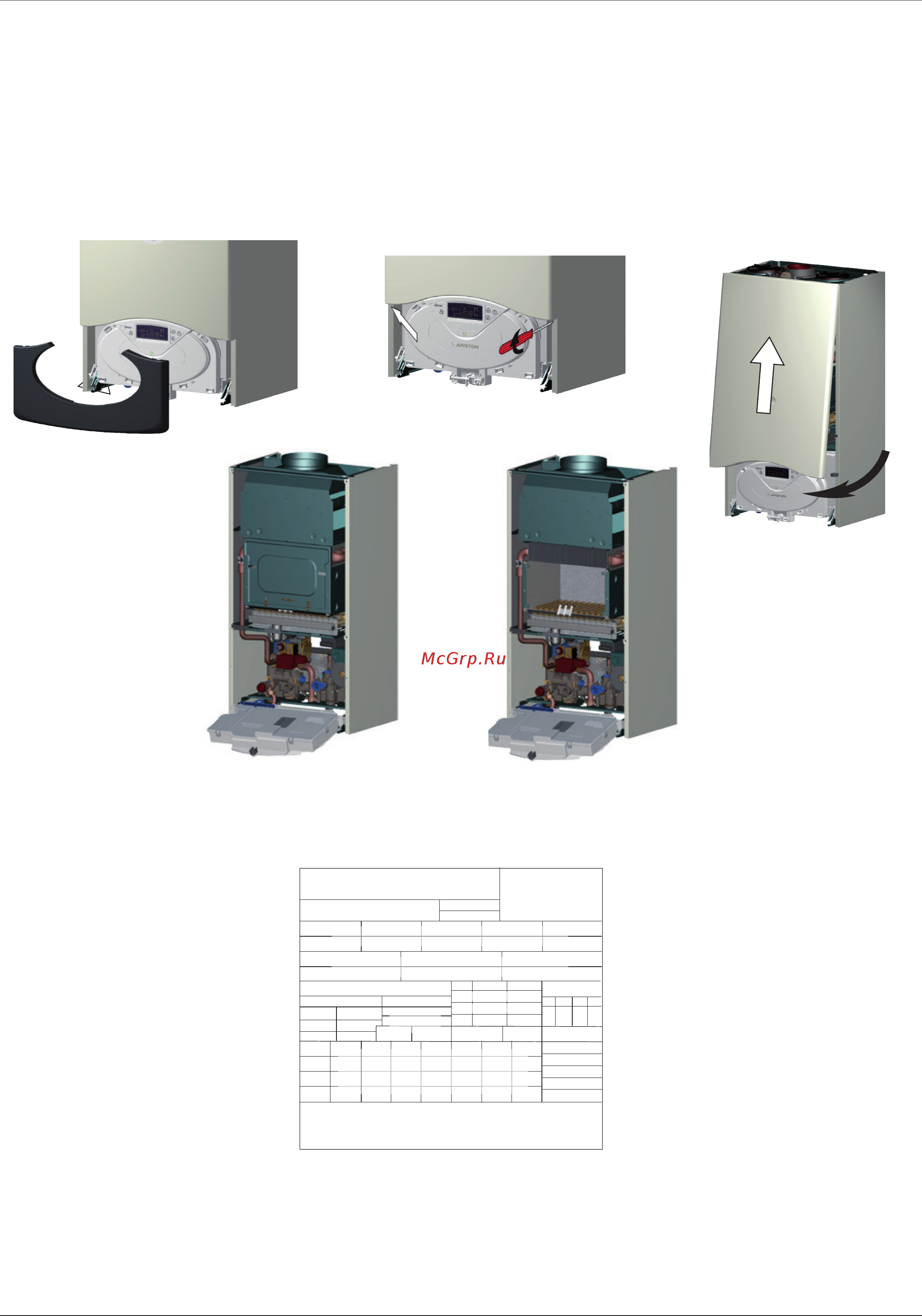

Доступ к внутренним элементам
Перед какой-либо операциейна колонке необходимо обесточить ее
при помощи биполярного выключателя и перекрыть газовый кран.
Для доступа к внутренней части колонки необходимо:
1. снять защитный кожух, отсоединив его от корпуса с приборами (а);
2. отвинтить два шурупа в переднем кожухе (b), потянуть его вверх и
снять в верхних штырей (с);
3. повернуть консоль управления, потянув ее вверх;
4. для доступа внутрь камеры сгорания выньте два шурупа на передней
панели и снимите ее (d-e).
(a)
(c)
(e)
(b)
(d)
1. Marca
2. Producător
3. Mode- Nr de serie
4. Cod comercial
5. Nr omologare
6. Ţări de destinaţie – categorie gaz
7. Predispunere Gaz
8. Tip instalaţie
9. Date electrice
10. Presiune maximă sanitară
11. Presiune maximă încălzire
12. Tip cazan
13. Clasă NOx / Efi cienţă
14. Capacitate termică max – min
15. Putere termică max – min
16. Debit specifi c
17. Calibrare putere cazan
18. Debit nominal în circ.sanitar
19. Gaz utilizabil
20. Temperatura ambiantă minimă de
funcţionare
21. Temperatura maximă încălzire
22. Temperatura maximă circ. sanitar
Placa de timbru caracteristici
Instrucţiuni pentru deschiderea carcasei şi controlarea interiorului
centralei
Înainte de a executa o operaţie pe cazan, decuplaţi-l de la alimentarea
electrică, închizând întrerupătorul bipolar extern şi robinetul de gaz.
Pentru a avea acces în interiorul cazanului este necesar să:
1. îndepărtaţi carterul extrăgându-l din locaş (a);
2. deşurubaţi cele două şuruburi de pe panoul frontal (b), să îl trageţi în faţă şi
să îl desprindeţi din cârligele superioare (c);
3. rotiţi panoul de comandă şi trageţi-l spre voi;
4.
decuplaţi cele două cârlige de pe panoul de închidere al camerei de ardere.
Trageţi-l spre voi şi desprindeţi-l de cârligele superioare (d- e).
