13
установка instalare
Предохранительный клапан
Присоедините дренажную трубку (входящую в комплект поставки)
к выходу предохранительного клапана F.
Дренажный патрубок предохранительного клапана (см. рисунок)
следует соединить с дренажным сифоном так, чтобы можно было
визуально убедиться в работоспособности предохранительного
клапана. В противном случае может быть причинен вред людям,
домашним животным и имуществу. За указанные травмы и ущерб
производитель ответственности не несёт.
Промывка контура отопления
Если котел подключается к существующему контуру отопления,
в воде могут иметься различные примеси, способные оказать
вредное воздействие на котел, приводящее к сокращению срока его
службы. Перед демонтажем старого котла обязательно обеспечьте
тщательную промывку системы от загрязнений, способных оказать
вредное воздействие на котел. Обязательно убедитесь, что емкость
расширительного бака соответствует объему воды в контуре
отопления.
Dispozitivul de suprapresiune
Fixati teava de scurgere pentru supapa de siguranta F inclusa in
pachetul cu manualul de utilizare si instalare.
Evacuarea dispozitivului de suprapresiune trebuie să fi e conectată la
un sifon de purjare care poate fi controlat cu ochiul liber, pentru a evita
- în cazul intervenţiei acestuia - vătămarea persoanelor, animalelor şi
deteriorarea bunurilor, de care constructorul nu este responsabil.
Curăţarea instalaţiei de încălzire
În cazul instalării la instalaţii vechi deseori este sesizată prezenţa
substanţelor şi aditivilor în apă şi care ar putea infl uenţa in mod negativ
funcţionarea şi durata de viaţă a noii centrale. Înainte de înlocuire
este necesari să se efectueze o spălare atentă a instalaţiei pentru a
îndepărta eventualele reziduuri sau murdăriile care pot compromite
corecta funcţionare a centralei. Verifi caţi dacă vasul de expansiune are
o capacitate adecvată conţinutului de apă al centralei.

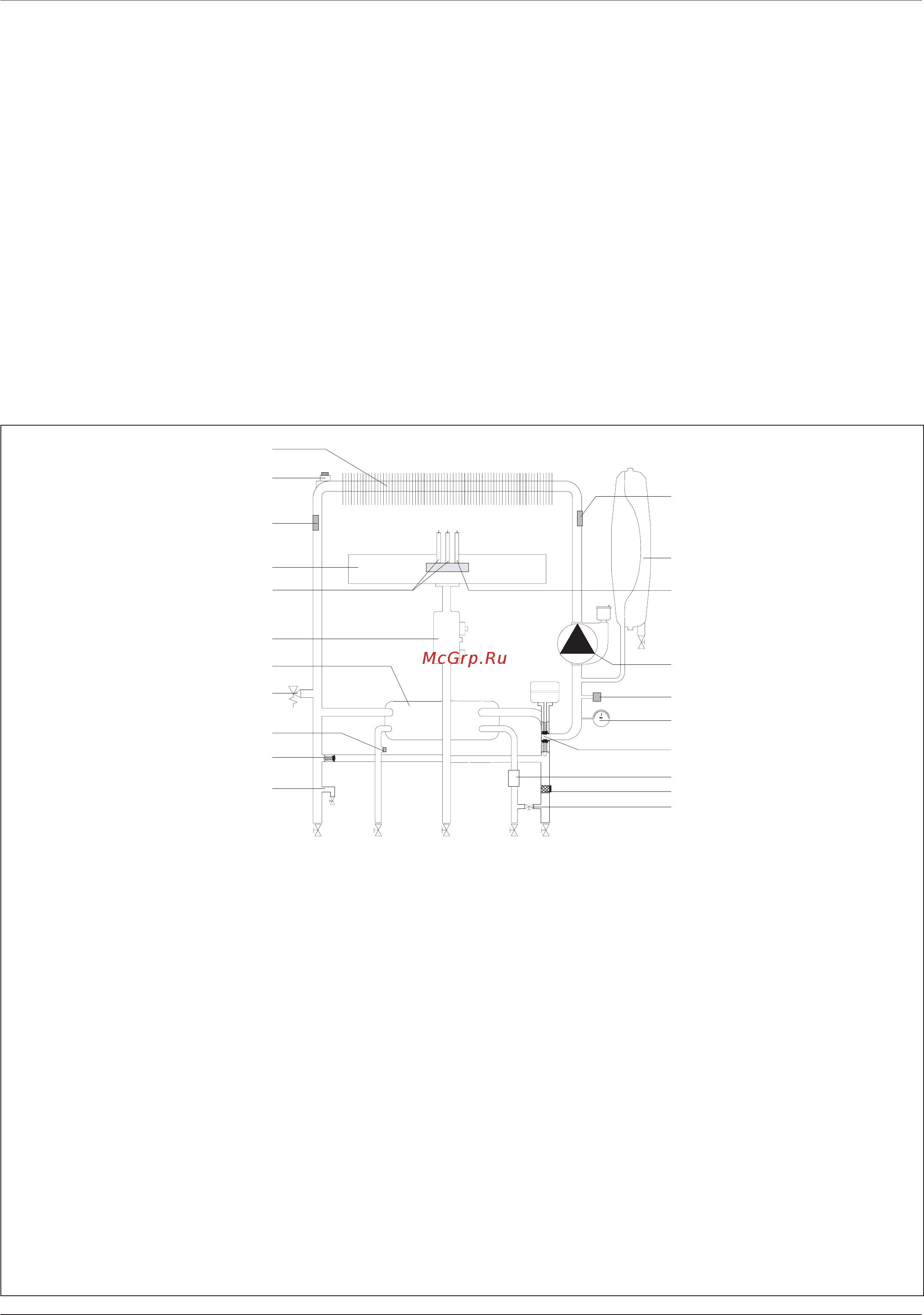

Гидравлическая схема
Schema hidraulică
A B
C
DE
2
1
3
8
10
9
11
12
13
14
15
16
17
18
20
19
21
7
4
6
5
Обозначения:
1. Первичный теплообменник
2. Термостат перегрева
3. Датчик температуры в подающей линии контура отопления
4. Горелка
5. Электроды розжига
6. Газовый клапан
7. Вторичный пластинчатый теплообменник
8. Предохранительный клапан (3 бара)
9. Датчик температуры в контуре ГВС
10. Автоматический байпас
10. Сливной кран
12. Электромагнитный клапан
13. Фильтр контура отопления
14. Датчик расхода контура ГВС
15. Трехходовой клапан
16. Манометр
17. Датчик давления воды
18. Циркуляционный насос с автоматическим переключением
скоростей и воздухоотводчиком
19. Электрод контроля пламени
20. Расширительный бак
21. Датчик температуры в обратной линии контура отопления
Legendă:
1. Schimbator principal
2. Termostat supratemperatură
3. Sonda tur încalzire
4. Arzator
5. Electrod de aprindere
6. Valva gaz
7. Schimbator de caldura secundar in placi
8. Vana cu 3 cai motorizata
9. Sonda apa menajera
10. By-pass automat
11. Robinet de golire
12. Electrovalvă de umplere
13. Filtru circuit încălzire
14. Fluxmetru c. sanitar
15. Vana cu 3 cai motorizata
16. hidrometru
17. Senzor de presiune
18. Pompa de recirculare cu ventil aerisire
19. Electrod aprindere fl acără
20. Vas de expansiune
21. Sonda retur încalzire
