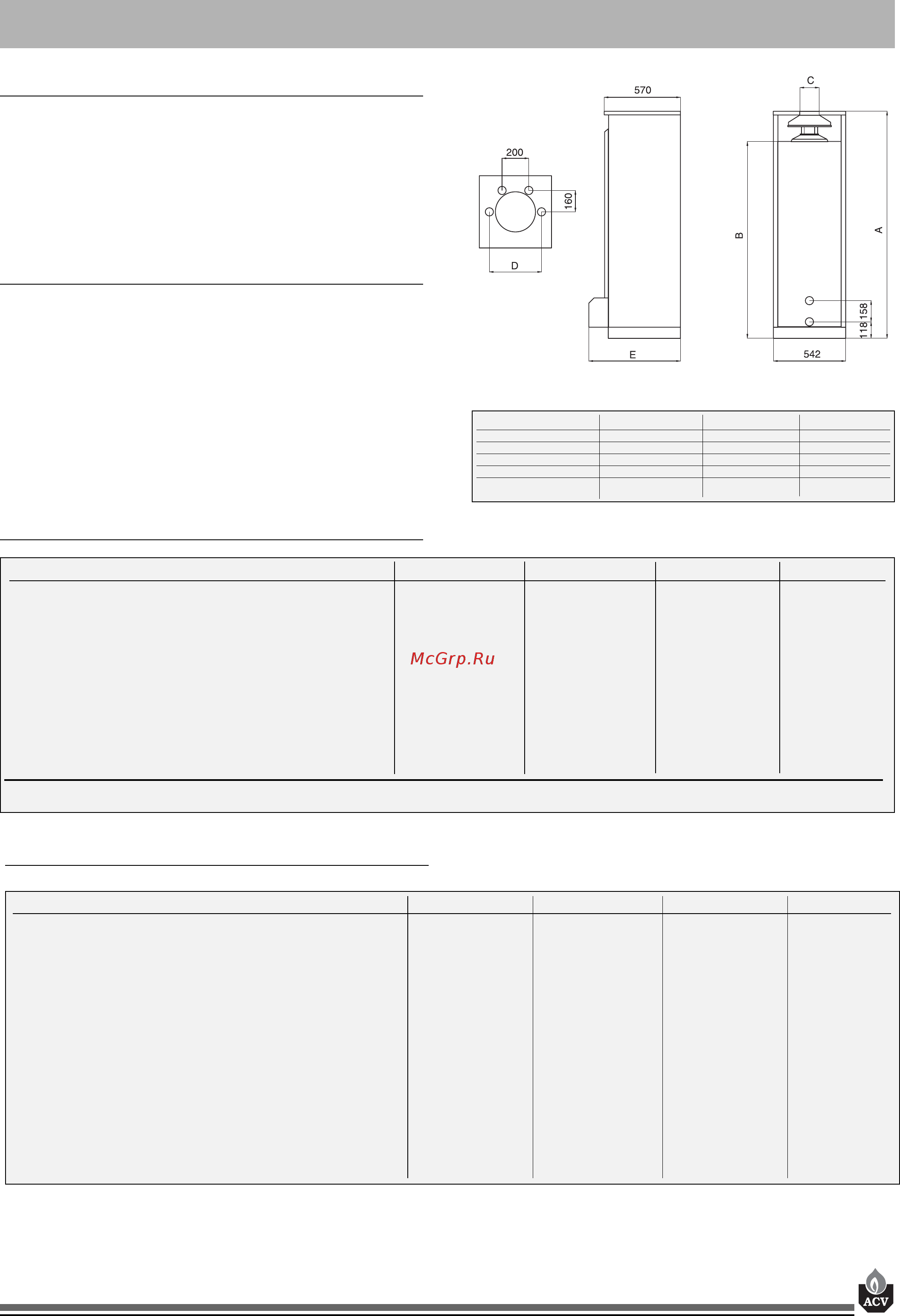

![ACV Delta Classic [10/19] Технические характеристики](/views2/1407246/page10/bga.png)
11
6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
G20 G25 G30 P30
Теплопроизводительность кВт 26,1 33,1 39,0 40,0
Потери при температуре 60°С кВт 23,2 28,7 34 34,4
Массовый выход продуктов сгорания % 89 89 89 89,5
Потери тепла через корпус % 1,3 1 0,8 0,87
Массовый выход продуктов сгорания г/сек 20 25 30 30
Содержание CO
2
% 99 910
Общий объем л 178,5 167,5 167,5 167,5
Объем контура отопления л 114,5 87,5 87,5 87,5
Присоединение контура отопления ∅ 1” 1” 1” 1”
Присоединение контура водоснабжения ∅ 3/4” 3/4” 3/4” 3/4”
Площадь поверхности внутреннего бака м
2
1,59 2,46 2,46 2,46
Масса сухая кг 154 186 186 186
Тип дымохода B11 BS B11 BS B11 BS B11 BS
Размеры G20 G25 G30/P30
A 1697 1697 1697
B 1460 1460 1460
C 154 154 154
D 360 390 390
E 685 685 685
6.3 ХАРАКТЕРИСТИКИ КОТЛА
6.1 ГАБАРИТНЫЕ РАЗМЕРЫ
Изделие поставляется полностью собранным, проверенным
и упакованным: на деревянном основании, с защитой
боковых граней от повреждения, обернутым в термо
усаженную пластиковую пленку.
При получении и после распаковки проверьте изделие на
предмет повреждений. Для целей транспортировки
ознакомьтесь с габаритными размерами и массой,
приведенными ниже:
6.2 ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ
Максимальное рабочее давление (бойлер заполнен водой)
– контур отопления: 3 бар
– контур водоснабжения: 10 бар
Испытательное давление (бойлер заполнен водой)
– контур отопления: 4,5 бар
– контур водоснабжения: 13 бар
Рабочая температура
– максимальная температура: 90°C
Рис. 17: Габаритные размеры
6.3 ПРОИЗВОДИТЕЛЬНОСТЬ САНИТАРНОЙ
ГОРЯЧЕЙ ВОДЫ
Производительность санитарной горячей воды G20 G25 G30 P30
Температура контура отопления 80°C
Пиковая произвсть при 40°С (∆Т = 30°С) литров/10мин 266 339 339 339
Пиковая произвсть при 40°С (∆Т = 30°С) литров/60мин 820 1025 1151 1161
Непрерывная произвсть при 40°С (∆Т = 30°С) литров/час 665 823 975 986
Температура контура отопления 80°C
Выход на режим минут 40 29 24 24
После производства 140 л при 45°C минут 16 12 10 10
Производительность горячей воды л/мин 11 14 14,5 14,5
Результаты получены без термостатического смесителя при температуре холодной воды 10°С
