2.2.4 КОМПЛЕКТЫ КОНТРОЛЛЕРОВ
Комплект 1: ACV 13.00 / Основной
Основной комплект для регулирования температуры подаю
щей магистрали в зависимости от погодных условий.
Комплект состоит из: температурного регулятора с аналого
вым таймером, накладного датчика температуры теплоноси
теля (–30/60°С), датчика наружной температуры (–30/60°С),
сервопривода SQY 31 230 В и проводных соединений.
Комплект 2: ACV 13.00 / Стандартный
Основной комплект для регулирования температуры подаю
щей магистрали в зависимости от погодных условий.
Комплект состоит из: температурного регулятора с аналого
вым таймером, накладного датчика температуры теплоноси
теля (–30/50°С), датчика наружной температуры (–30/50°С),
сервопривода SQY 349 230 В и проводных соединений.
Электрическая схема подключения внешних устройств
к контроллеру управления (рис. 7)
2.3 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
2.3.1 ПАРАМЕТРЫ ЭЛЕКТРОПИТАНИЯ
Котел требует электропитания 220 В – 50 Гц однофазного
напряжения.
Требуется установка внешнего выключателя с предохраните
лями на 6 А для возможности обесточить установку на время
проведения сервисного обслуживания или ремонта.
2.3.2 СОВМЕСТИМОСТЬ
Подключение котла должно проводиться в соответствии
с местными стандартами и правилами.
2.3.3 БЕЗОПАСНОСТЬ
Внутренний бак из нержавеющей стали должен быть зазем
лен отдельно.
2.3.4 ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ ГОРЕЛКИ
Горелка подключается трехжильным кабелем, входящим
в комплект поставки. Детально подключение горелки опи
сано в технической инструкции на горелку.
Необходимо обесточить установку перед
проведением любых работ.

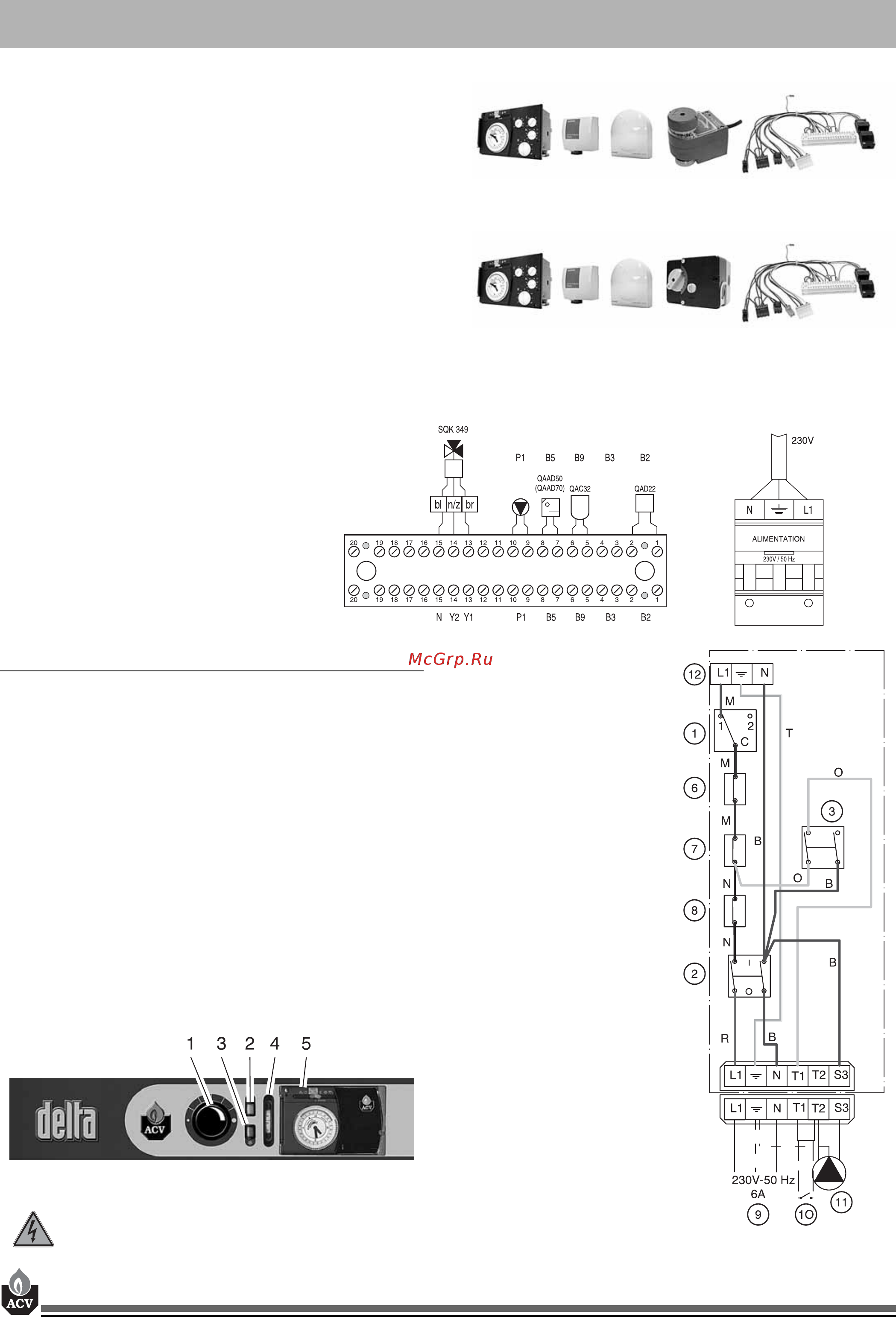

Рис. 6а: Комплект 1
Рис. 6b: Комплект 2
B2. Накладной датчик температуры теплоносителя
B9. Датчик наружной температуры
B5. Аналоговый/цифровой комнатный термостат
P1. Циркуляционный насос
Y1/Y2/N. Сервопривод (SQY 31, SQY 349)
bl. синий N
n/z. черный Y2
br. коричневый Y1
Рис. 9: Электрическая схема котла
1. Термостат котла (60/90°С)
2. Главный выключатель
3. Переключатель «зима–лето»
4. Термометр
5. Контроллер (опционально)
6. Датчик опрокидывания тяги
7. Предельный термостат (95°С макс.)
8. Предохранительный термостат
(103°С макс.)
9. Присоединение электропитания
10. Комнатный термостат
11. Циркуляционный насос системы отопления
12. Штекер горелки
M. коричневый
O. оранжевый
N. черный
B. синий
R. красный
T. желто–зеленый
Рис. 8: Панель управления
