7
Рис. 10: Панель управления
4.1 РЕКОМЕНДАЦИИ
ACV рекомендует проводить обслуживание котла не реже од
ного раза в год. Обслуживание горелки должно выполняться
квалифицированным специалистом.
4.2 ОБСЛУЖИВАНИЕ КОТЛА С ГАЗОВОЙ ГОРЕЛКОЙ
1 – отключите электропитание на распределительном щите
котельного помещения и перекройте подачу газа.
2 – выключите главный выключатель котла.
3 – отсоедините трубу дымохода (1) от котла.
4 – снимите верхнюю крышку (2), а затем редукционный ко
нус (3).
5 – выньте турбулизаторы (4) из дымогарных труб (5) для
чистки. Замените их если требуется.
6 – снимите переднюю плиту (6).
7 – прочистите дымогарные трубы (5).
8 – прочистите камеру сгорания (7) и горелку (8).
9 – проверьте изоляцию передней плиты (6).
4.3 ОБСЛУЖИВАНИЕ ПРЕДОХРАНИТЕЛЬНЫХ
УСТРОЙСТВ
– убедитесь, что все термостаты работают правильно: термо
стат котла и предохранительный термостат.
– проверьте предохранительные клапаны контура отопления
и контура горячего водоснабжения.
Электрическая схема котла управляет нагревом теплоноси
теля. Электрическое питание от внешнего источника подает
ся на контакты L1 и N шестиполярного штекера котла. Через
главный выключатель котла (2) сигнал поступает на предох
ранительный термостат 103°С (8) и далее на предельный тер
мостат 95°С (7). Эти термостаты предназначены для аварий
ного выключения котла при перегреве. Они измеряют темпе
ратуру в верхней части котла. Датчик опрокидывания тяги (6)
отключает котел при неисправности дымохода. Включение
и выключение горелки осуществляет регулировочный тер
мостат 60–90° С (1). Этот термостат измеряет температуру
в нижней части котла. После регулировочного термостата (1)
питание подается на трехполярный штекер горелки.
Переключатель «зима–лето» (3) управляет работой циркуля
ционного насоса. В режиме «зима» насос включается сразу
после включения главного выключателя (2). В режиме «лето»
насос выключен. Циркуляционный насос подключается на
контакты T2, S3 шестиполярного штекера котла.
Если для управления циркуляционным насосом используется
комнатный термостат (рис. 2), то вместо перемычки на кон
такты T1, T2 подключаются выводы термостата.
3.1 ЗАПОЛНЕНИЕ КОНТУРОВ ОТОПЛЕНИЯ
И ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ
1. Заполните контур горячего водоснабжения водой под дав
лением
ВАЖНО
Бойлер контура горячего водоснабжения
должен быть заполнен перед заполнением
контура отопления.
2. Заполните теплоносителем контур системы отопления,
не превышая давление 2 бар.
3. Удалите воздух из верхней части котла
4. После удаления воздуха приведите давление в системе
отопления в соответствие со статическим: при 10 м – 1,5 бар;
15 м – 2 бар.
5. Проверьте электрические соединения, вентиляцию поме
щения и убедитесь, что отсутствуют утечки отработанных га
зов.
6. Установите термостат котла между 60 и 90°С.
7. Установите переключатель «зима–лето» в необходимую
позицию.
8. Включите котел главным выключателем.
9. Проверьте давление газа перед включением
3.2 НЕИСПРАВНОСТИ ГОРЕЛКИ
Воспользуйтесь инструкцией по обслуживанию горелки.
Перед проведением любых сервисных
или ремонтных работ отключите
электропитание на распределительном щите
котельного помещения.

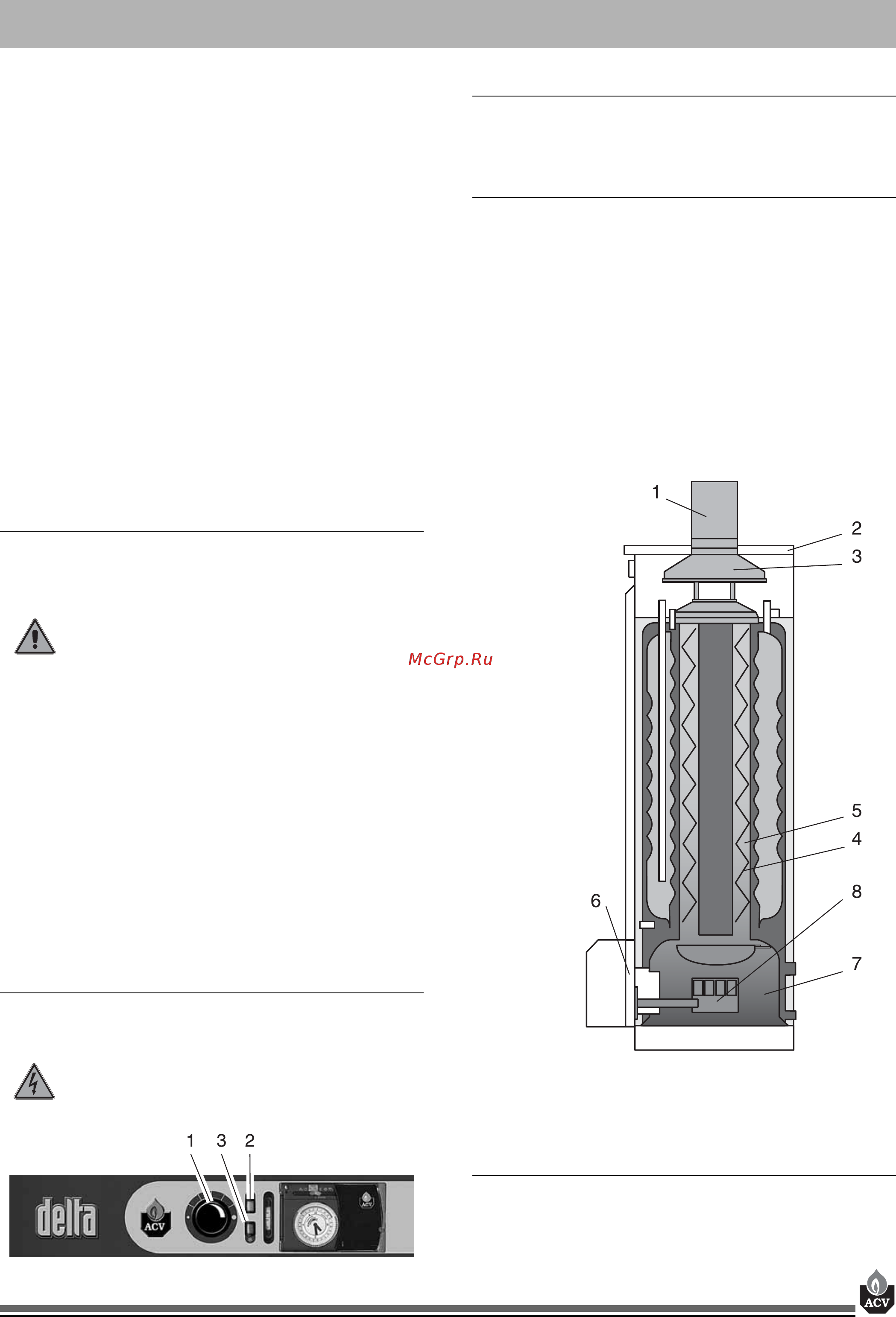

Рис.11: Основные части котла
1. Труба дымохода
2. Верхняя крышка
3. Редукционный конус
4. Турбулизаторы
5. Дымогарные трубы
6. Передняя плита
7. Камера сгорания
8. Горелочная труба
3 ВВОД В ЭКСПЛУАТАЦИЮ 4 ОБСЛУЖИВАНИЕ
