5 ОПИСАНИЕ
5.1 ОБЩЕЕ ОПИСАНИЕ
Двухконтурный котел (отопление и горячее водо
снабжение).
Предназначен для присоединения к стационарному
дымоходу
Принцип «бак в баке» для производства горячей
санитарной воды.
Фитинги для присоединения контура отопления
(возможны как дополнительная опция).
Панель управления с главным выключателем, термо
статом котла, термометром, переключателем
«зима–лето», лампой блокировки и кнопкой перезапу
ска горелки.
Дымоход оборудован датчиком опрокидывания тяги.
Поставляется с газовой горелкой атмосферного типа.
Котел DELTA Classic моделей G20, G25, G30 работают
на природном газе при мощности 23,2, 28,7, 34 кВт
соответственно.
Котел DELTA Classic модели P30 работает на пропане
при мощности 34,4 кВт.
5.2 ФУНКЦИОНИРОВАНИЕ
5.2.1 ПРИНЦИП «БАК В БАКЕ»
Котлы серии DELTA отличаются от традиционных водонагре
вателей тем, что они имеют кольцеобразный бак для нагрева
санитарной горячей воды, размещенный внутри бака содер
жащего теплоноситель системы отопления. Когда требуется
нагрев для системы отопления или для санитарных нужд тер
мостат котла включает горелку. Продукты сгорания топлива
быстро нагревают жидкость системы отопления, создавая ес
тественную циркуляцию теплоносителя вокруг внутреннего
бака.
5.2.2 НЕПРЯМОЙ НАГРЕВ САНИТАРНОЙ ГОРЯЧЕЙ
ВОДЫ
Внутренняя циркуляция обеспечивает передачу тепла между
теплоносителем контура отопления и санитарной водой по
всей поверхности внутреннего бака. Волнообразная поверх
ность стенок кольцеобразного внутреннего бака увеличивает
поверхность теплообмена, что еще больше ускоряет нагрев
санитарной воды.
5.2.3 ПРОСТОТА УПРАВЛЕНИЯ И ГАРАНТИЯ БЕЗОПА
СНОСТИ
Одной настройкой может быть установлена температура
и контура отопления и контура водоснабжения. Настройка
осуществляется термостатом, расположенным внутри конту
ра отопления вблизи кольцеобразного бойлера.
Предохранительный термостат, расположенный в верхней
части котла, автоматически отключит горелку при достиже
нии температуры внутри котла 95°С. Предохранительный
термостат с ручным перезапуском выключит горелку при
достижении температуры в котле 103°С.

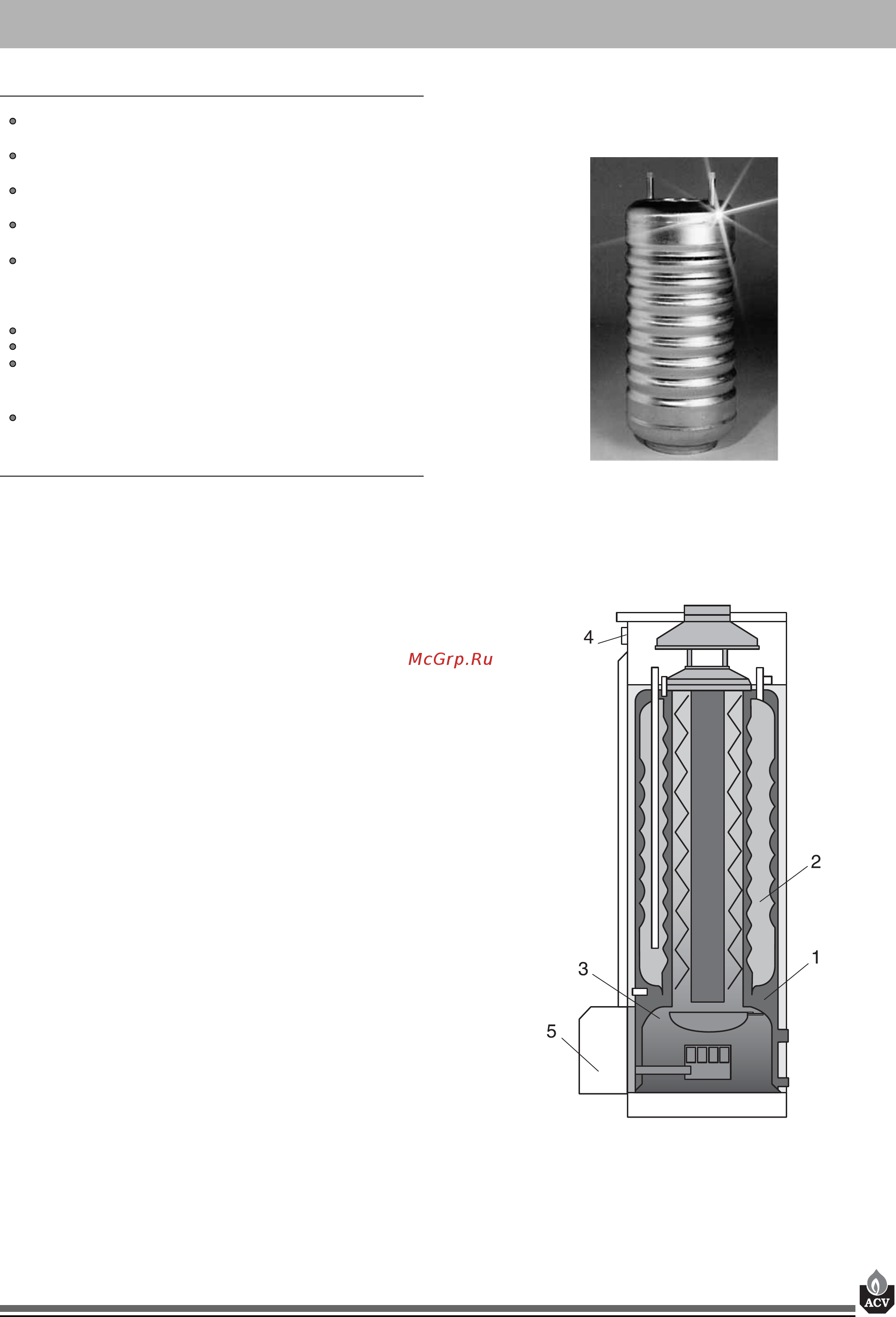

Рис. 13: Бойлер контура горячего водоснабжения
из нержавеющей стали
Рис. 14: Конструкция котла
1. Контур отопления
2. Контур горячего
водоснабжения
3. Камера сгорания
4. Термостат
5. Горелка
