5
2.2.2.2 ГИДРАВЛИЧЕСКИЕ КОМПЛЕКТЫ ACV
ACV предлагает в качестве дополнительного оборудования
собранные гидравлические комплекты, состоящие из:
– циркуляционного насоса
– 3–х ходового смесителя
– присоединительных патрубков с возможностью присоеди
нения второго контура
– двух запорных кранов
– присоединения для установки предохранительного клапана
и крана для заполнения слева или справа от расширитель
ного бака. Расширительный бак в комплект не входит.
2.2.2.3 СЛИВ СИСТЕМЫ
Дренажный кран и предохранительный клапан должны быть
присоединены к сливам в канализацию.
2.2.3 ПРИСОЕДИНЕНИЕ СИСТЕМЫ ГОРЯЧЕГО
ВОДОСНАБЖЕНИЯ
2.2.3.1 РЕДУКТОР ДАВЛЕНИЯ
Если давление в системе водоснабжения более 6 бар необ
ходима установка редуктора давления настроенного на 4,5
бар.
2.2.3.2 ГРУППА БЕЗОПАСНОСТИ
Группа безопасности бойлера должна быть разрешена к при
менению ACV и настроена на давление 7 бар. Предохрани
тельный клапан, входящий в группу безопасности, должен
быть присоединен к сливу в канализацию, с разрывом струи.
2.2.3.3 РАСШИРИТЕЛЬНЫЙ БАК СИСТЕМЫ ГОРЯЧЕГО
ВОДОСНАБЖЕНИЯ
Установка расширительного бака в системе горячего водос
набжения позволяет избежать повышения давления при гид
равлических ударах.
2.2.3.4 ЦИРКУЛЯЦИОННЫЙ НАСОС СИСТЕМЫ ГОРЯЧЕ
ГО ВОДОСНАБЖЕНИЯ
Если котел находится на удалении от точек водоразбора,
монтаж контура рециркуляции с циркуляционным насосом
обеспечит быструю подачу горячей воды.
2.2.3.5 ОПИСАНИЕ
1. Группа безопасности
2. Редуктор давления
3. Термостатический смеситель
4. Циркуляционный насос горячей воды
5. Обратный клапан
6. Расширительный бак системы горячего водоснабжения
7. Запорный кран
8. Точка водоразбора
9. Сливной кран
ВАЖНО
Как защитная мера от возможных ожогов
настоятельно рекомендуется установка
термостатического смесителя (рекомендуемая
температура настройки: 60°C).
2 УСТАНОВКА
Группа безопасности ∅ 3/4”
Редуктор давления ∅ 3/4”
Термостатический смеситель ∅ 3/4”
Расширительный бак 5 литров

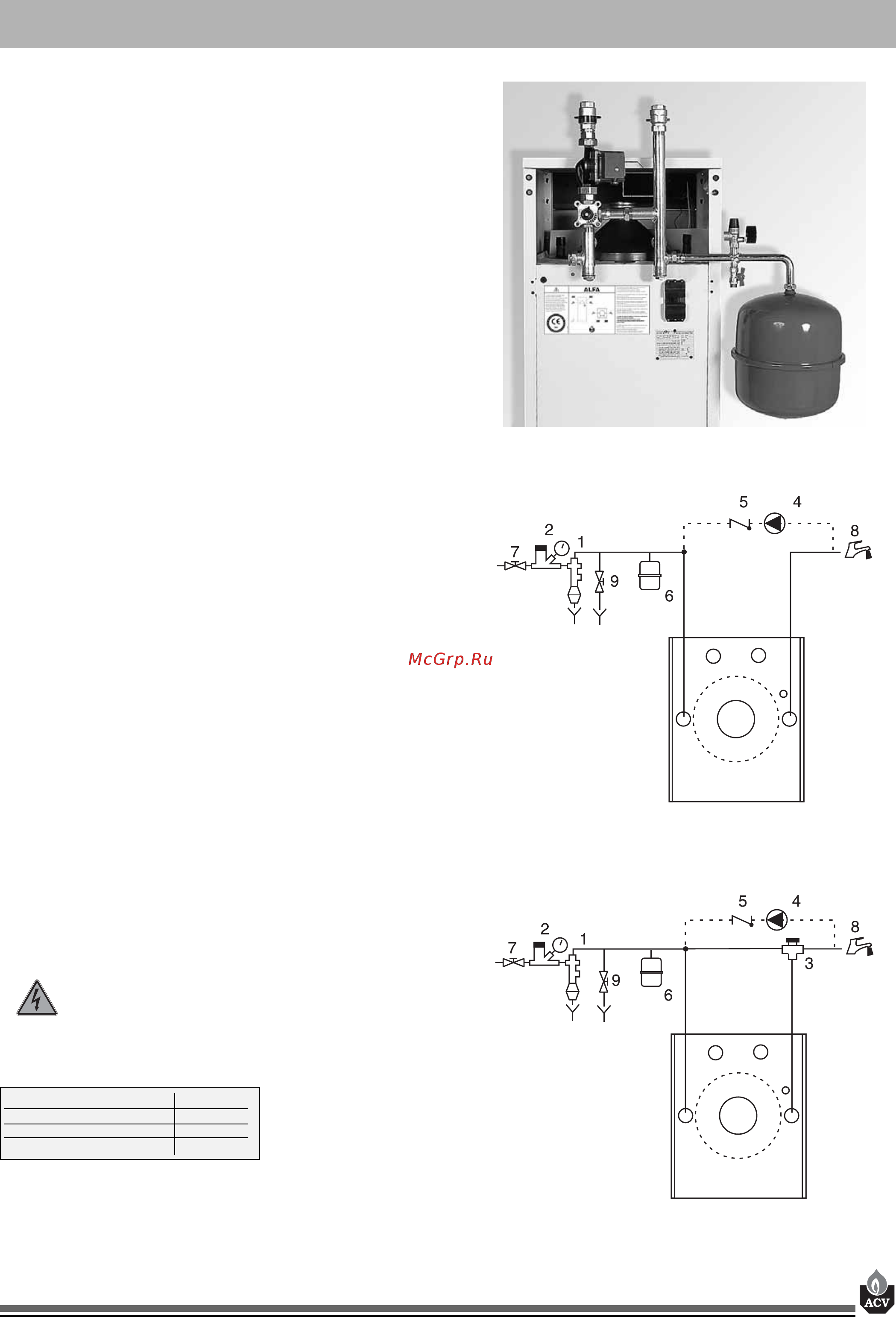

Рис. 4: Собранный гидравлический комплект ACV
Рис. 5a: Схема без термостатического смесителя
Рис. 5b: Схема с термостатическим смесителем
