8
4 ОБСЛУЖИВАНИЕ
4.4 ОБСЛУЖИВАНИЕ ГОРЕЛКИ
– проверьте и очистите пламенные трубы и электрод
поджига.
– убедитесь, что предохранительные устройства горелки
работают нормально.
4.5 СЛИВ ТЕПЛОНОСИТЕЛЯ И ВОДЫ
4.5.1 СЛИВ КОНТУРА ОТОПЛЕНИЯ
1. Отключите электропитание на распределительном щите
котельного помещения.
2. Закройте запорные краны (1).
3. Убедитесь, что дренажный кран (2) подсоединен к сливу в
канализацию.
4. Откройте дренажный кран (2) и предохранительный
клапан.
5. Когда теплоноситель сольется, верните все краны в перво
начальную позицию.
4.5.2 СЛИВ КОНТУРА ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ:
1. Отключите электропитание на распределительном щите
котельного помещения.
2. Сбросьте избыточное давление в контуре отопления.
3. Закройте краны (A) и (B).
4. Откройте сначала кран (C) затем (D).
5. Позвольте воде слиться.
6. После слива, верните все краны в первоначальную
позицию.
Для обеспечения слива бойлера кран (C)
должен быть расположен на уровне пола.
4.6 ЗАПАСНЫЕ ЧАСТИ
Обратитесь к специальной документации доступной в ACV
или у вашего продавца.

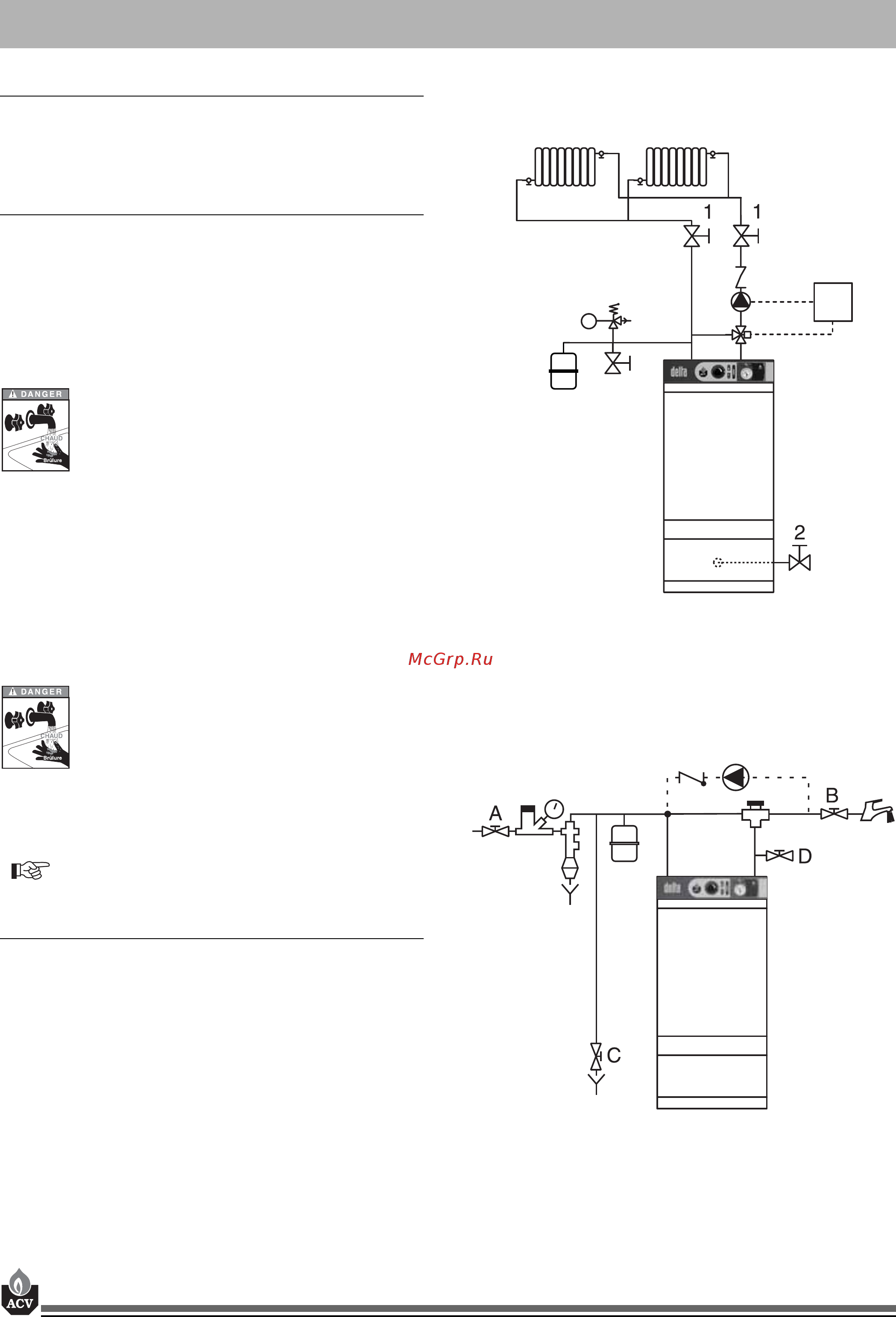

Рис. 12a: Слив контура отопления
Рис. 12b: Слив контура горячего водоснабжения
