ACV Delta Classic [9/19] Описание
![ACV Delta Classic [9/19] Описание](/views2/1407246/page9/bg9.png)
10
5 ОПИСАНИЕ
5.3 ОСОБЕННОСТИ КОНСТРУКЦИИ
5.3.1 НАРУЖНЫЙ БАК
Наружный бак, содержащий теплоноситель системы
отопления сделан из прочной углеродистой стали STW 22.
5.3.2 ТЕПЛООБМЕННИК «БАК В БАКЕ»
Кольцеобразный внутренний бак с большой поверхностью
теплообмена, используемый для производства санитарной
горячей воды, сделан из хромоникелевой нержавеющей
стали 18/10. Он изготавливается по эксклюзивной
технологии с применением на всех этапах сварки в защитном
слое аргона.
5.3.3 ГАЗООТВОДЯЩИЙ ТРАКТ
Газоотводящий тракт защищен методом холодной гальвани
зации. Он состоит из:
5.3.3.1 ДЫМОГАРНЫЕ ТРУБЫ
Котлы серии DELTA имеют по 4 или 8 дымогарных труб
с внутренним диаметром 64 мм. Каждая труба оснащена тур
булизатором для улучшения процесса теплоотдачи и сниже
ния температуры уходящих газов.
5.3.3.2 КАМЕРА СГОРАНИЯ
Все котлы серии DELTA имеют омываемую водой камеру сго
рания.
5.3.4 ИЗОЛЯЦИЯ
Корпус котла теплоизолирован путем нанесения полиурета
новой пены с низким коэффициентом теплопередачи. Пена
наносится разбрызгиванием без использования хлорфторсо
держащих компонентов.
5.3.5 КОЖУХ
Котел обшит стальным кожухом. Стальные панели окраши
ваются порошковым методом при температуре 220°С, вклю
чая предварительное обезжиривание и фосфотацию.
5.3.6 ГОРЕЛКА
Котлы серии DELTA Classic оборудованы атмосферной
газовой горелкой с электрическим поджигом.
ВАЖНО
При первом запуске и сервисном обслуживании
обратитесь к инструкции на горелку.
5.3.7 ПАНЕЛЬ УПРАВЛЕНИЯ (рис. 16)
1. Термостат котла (60 / 90°С)
2. Главный выключатель
3. Переключатель «зима–лето»
4. Термометр
5. Контроллер (опция)

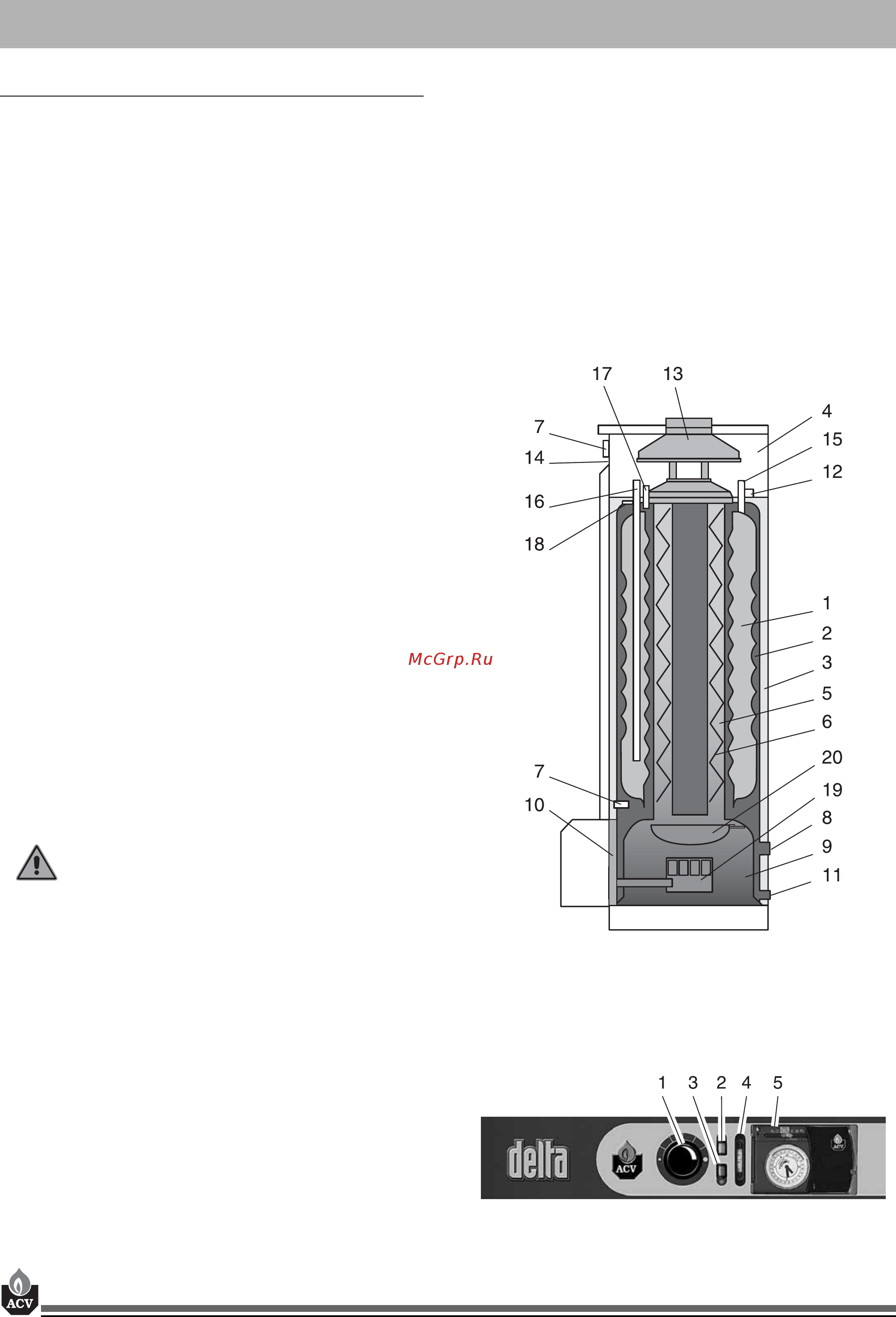

Рис. 15: Устройство котла
1. Внутренний кольцеобразный бак для санитарной воды
2. Наружный бак с теплоносителем контура отопления
3. Изоляция
4. Кожух
5. Дымогарные трубы
6. Турбулизаторы
7. Термостат котла 60 – 90°С
8. Нижнее отверстие возврата теплоносителя из системы отопления
9. Камера сгорания
10. Передняя плита
11. Дренажное отверстие
12. Верхнее отверстие возврата теплоносителя из системы отопления
13. Дымоход
14. Панель управления
15. Выход санитарной горячей воды
16. Вход санитарной холодной воды
17. Отключающий термостат 95°С / термометр
18. Предохранительный термостат 103° С с ручным сбросом
19. Газовая горелка
20. Рассекатель горелки
Рис. 16: Панель управления
