ACV Delta Classic [3/19] Установка
![ACV Delta Classic [3/19] Установка](/views2/1407246/page3/bg3.png)
4
Вентиляция G20 G25 G30P30
Мин. требуемый приток воздуха м
3/час 96,6 119,3 140,4
Вытяжное отверстие (A) дм
2
1,5 1,5 1,5
Приточное отверстие (B) дм
2
1,6 2 2,3
Дымоход
Е = 5 м ∅ мин. F мм 153 157 170
Е = 10 м ∅ мин. F мм 153 153 153
Е = 15 м ∅ мин. F мм 153 153 153
2.2.2 ПРИСОЕДИНЕНИЕ СИСТЕМЫ ОТОПЛЕНИЯ
2.2.2.1 ПРИМЕР С ОСНОВНОЙ СХЕМОЙ ПОДКЛЮЧЕНИЯ
Дренажный кран и предохранительный клапан должны быть
присоединены к сливам в канализацию.
2.1 ПОМЕЩЕНИЕ КОТЕЛЬНОЙ
2.1.1 ДОСТУП К ОБОРУДОВАНИЮ
Помещение котельной должно быть достаточно просторным
для обеспечения доступа к котлу. Следующие минимальные
расстояния (мм) вокруг котла рекомендуются к соблюдению:
– спереди 500 – с боков 100
– сзади 150 – сверху 700
2.1.2 ВЕНТИЛЯЦИЯ
Помещение котельной должно быть оборудовано приточной
и вытяжной вентиляцией как показано ниже.
2.1.3 ОСНОВАНИЕ
Котел должен быть установлен на основание, сделанное из
несгораемых материалов.
2.2 ПРИСОЕДИНЕНИЯ
2.2.1 ПРИСОЕДИНЕНИЕ ДЫМОХОДА
Котел должен быть присоединен к дымоходу металлической
трубой, идущей под углом от котла к дымоходу.
Соединение должно легко демонтироваться для обеспечения
доступа к внутренним дымогарным трубам котла при обслу
живании.
A. Вытяжная вентиляция
B. Приточная вентиляция
C. Высота дымохода
D. Диаметр дымохода
ВАЖНО
Котел должен устанавливаться специалистом
в соответствии с местными стандартами
и правилами.
1. 3х ходовой смеситель с электроприводом
2. Предохранительный клапан 3 бар
3. Циркуляционный насос
4. Обратный клапан
5. Кран для заполнения системы
6. Расширительный бак
7. Комнатный термостат
8. Контроллер ACV 13 (см. комплекты контроллеров на стр. 5)
9. Запорные краны
10. Дренажный кран
Рис. 2: Гидравлическая схема с управлением циркуляционным
насосом от комнатного термостата.
Рис. 3: Гидравлическая схема с 3х ходовым смесителем
с электроприводом.

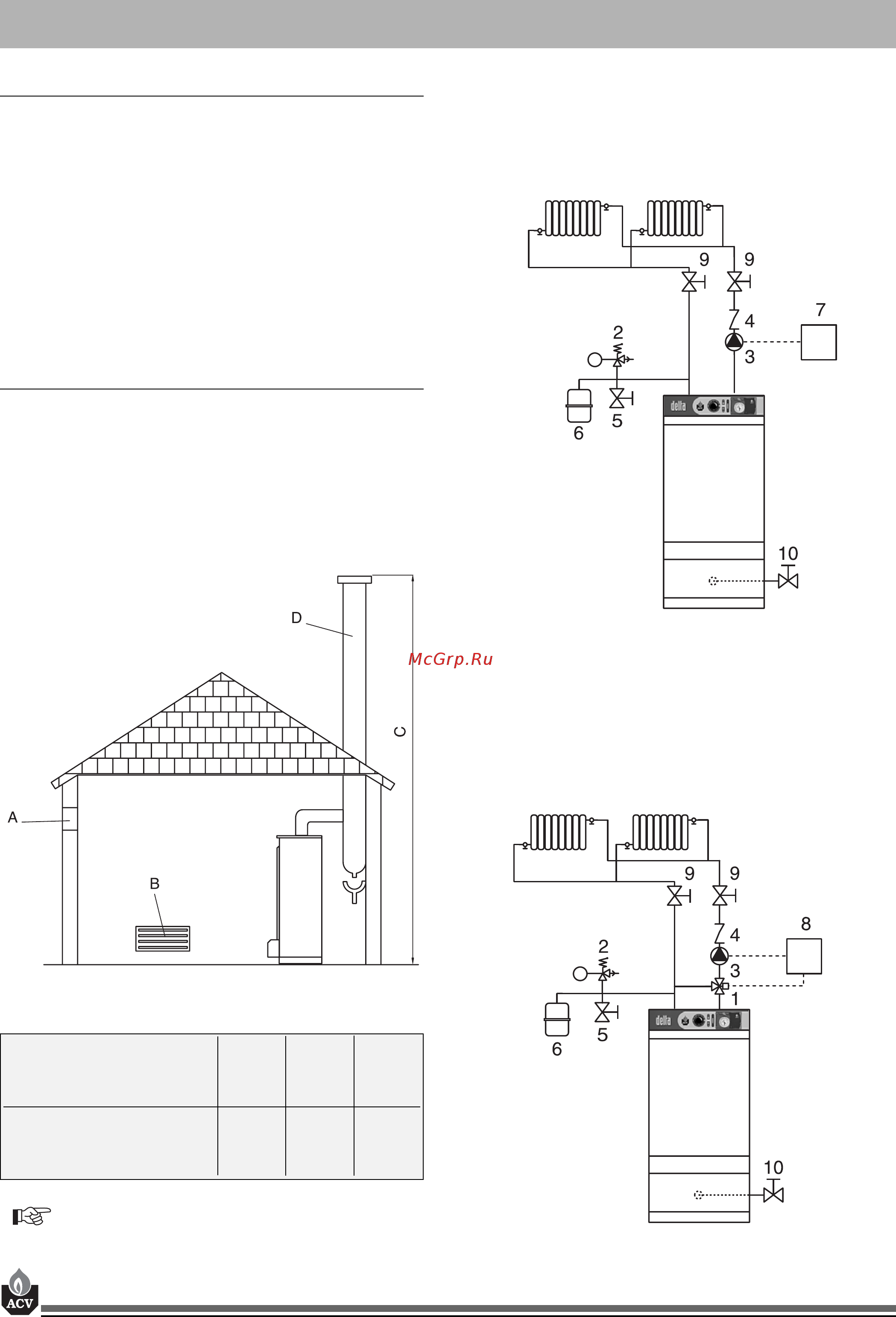

Рис. 1: Вентиляция котельного помещения и присоединение
дымохода
2 УСТАНОВКА
