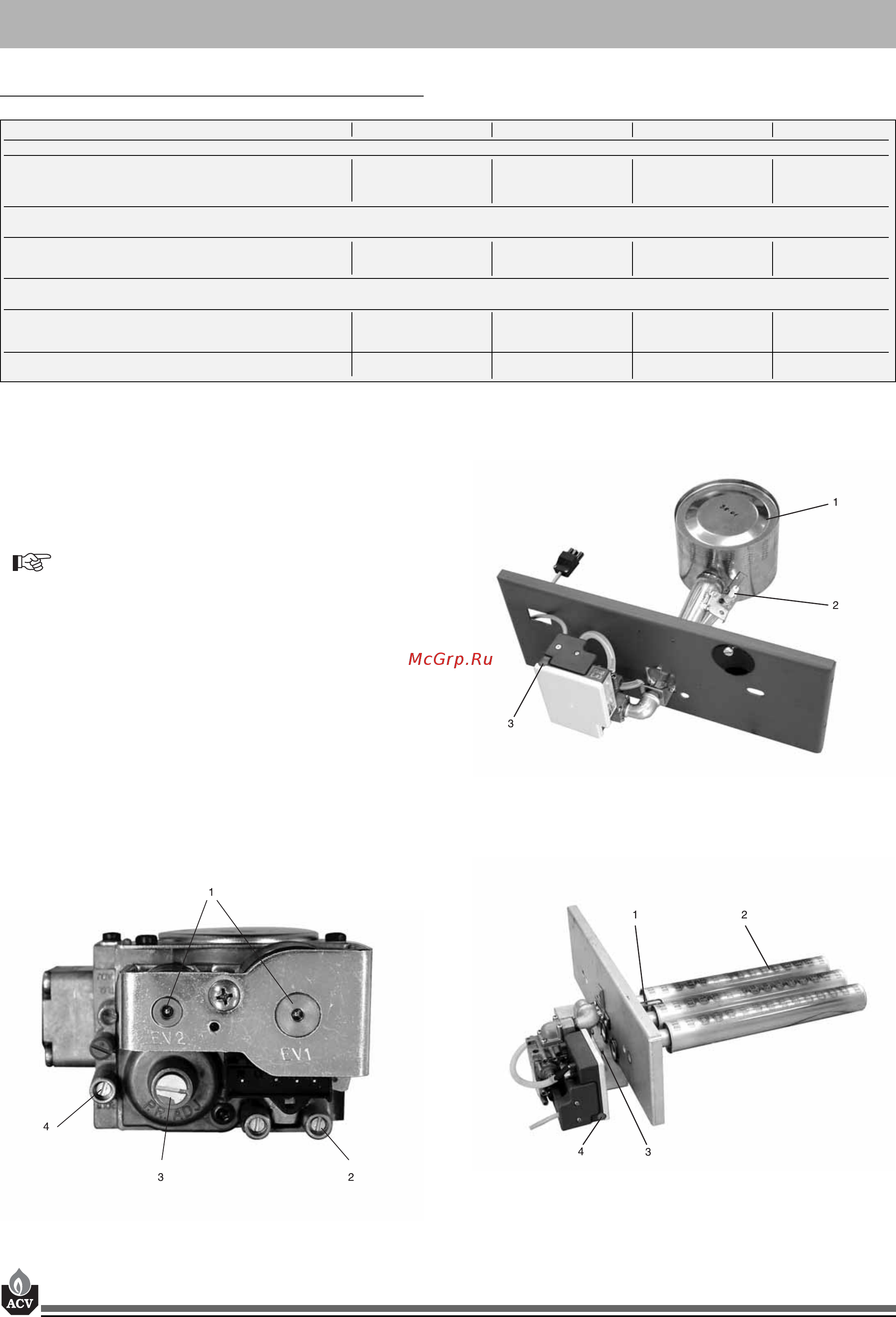

12
6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
6.5 АТМОСФЕРНАЯ ГОРЕЛКА
6.5.1 ЗАПУСК
– Убедитесь в надежном присоединении газопровода,
установите контрольный термостат.
– Откройте запорный газовый кран.
– Включите главный выключатель котла.
ВАЖНО:
– Горелка настроена на заводе.
– Проверьте давление газа при запуске горелки.
ОБОЗНАЧЕНИЯ:
1. Электрический газовый клапан
2. Точка замера давления до клапана
3. Регулятор давления
4. Точка замера давления после клапана
G20 G25 G30 P30
Газ G20 (метан) – 20 мбар
Расход газа м
3
/час 2,76 3,50 4,13 –
Давление на горелке мбар 13,3 12,8 12,3 –
Газ G20 (метан) – 25 мбар
Расход газа м
3
/час 3,10 3,88 4,50 –
Давление на горелке мбар 13,4 13,4 13,4 –
Газ G20 (пропан) – 37/50 мбар
Расход газа м
3
/час – – – 1,64
Давление на горелке мбар – – – 28,5
Инжекторы ∅ 1/100 мм 450 470 510 3x190
Рис. 19: Атмосферная горелка на природном газе
Рис. 20: Атмосферная горелка на пропане
Рис. 18: Газовый клапан
1. Электроды поджига и ионизации
2. Рампа
3. Инжектор
4. Кнопка перезапуска горелки
1. Рампа
2. Электроды поджига и ионизации
3. Кнопка перезапуска горелки
