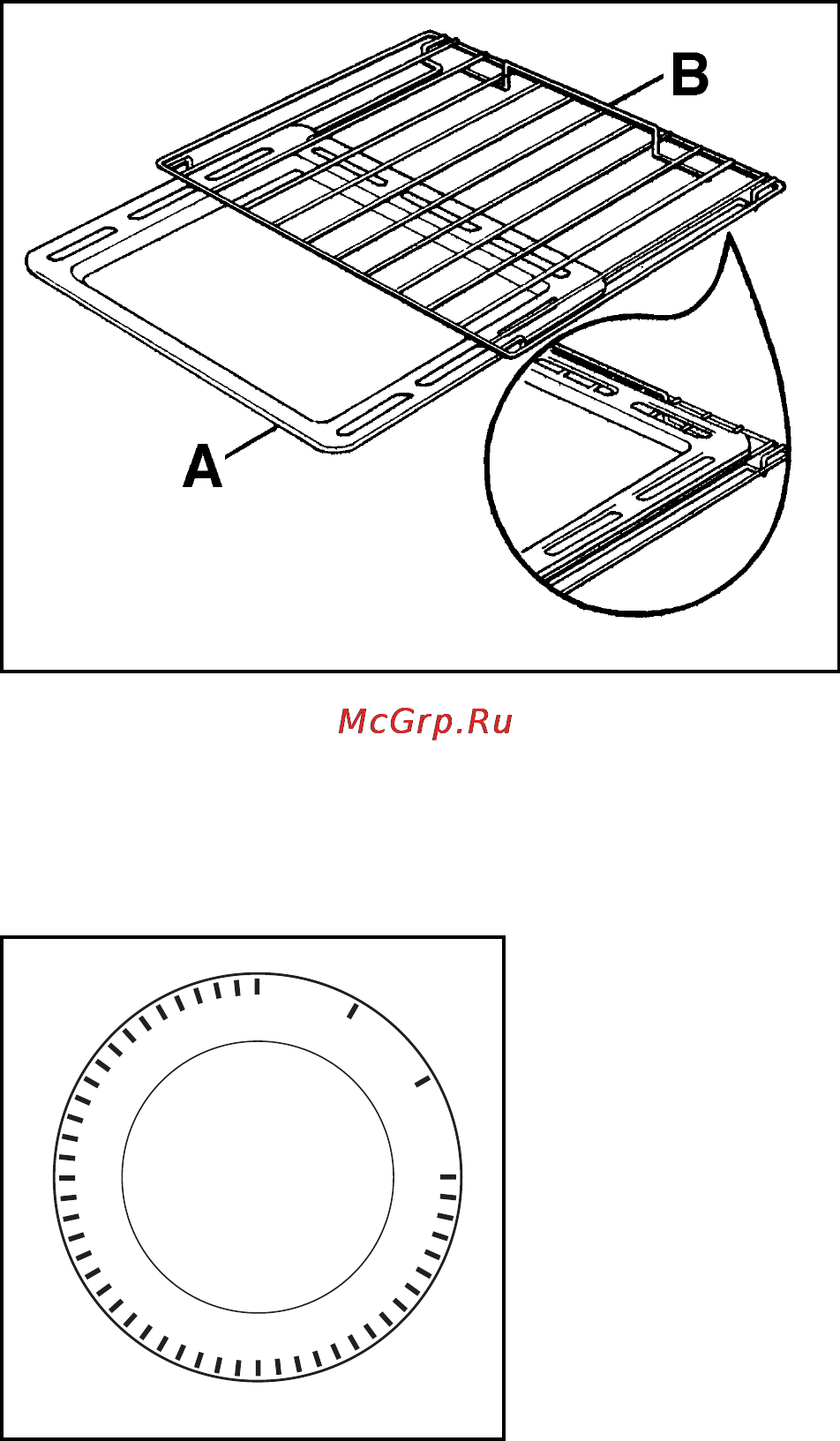

В духовке имеется эмалированный поддон который используется для сбора жира и сока вытекающих из мяса обжариваемого на гриле и решетка для приготовления пищи на гриле или выпечки в формах В моделях снабженных решеткой с фиксаторами положения рис 13 при приготовлении пищи на решетке или на вертеле рекомендуется устанавливать поддон для сбора жира А рис 13 в направляющие под решеткой В рис 13 чтобы не загрязнять духовку Когда для приготовления пищи Вам нужно использовать сам поддон устанавливайте его над решеткой как показано на рис 13 Механический таймер Этот таймер позволяет задавать интервалы времени до 1 часа Переключатель таймера рис 14 необходимо повернуть по часовой стрелке до положения соответствующего интервалу 60 минут а затем повернуть против часовой стрелки до установки нужной длительности интервала По истечении заданного интервала времени раздастся звуковой сигнал который выключится автоматически Таймер не выключает духовку при истечении заданного времени и выводе звукового сигнала Выключатель освещения духовки Позволяет включать освещение духовки Контрольная состояния лампочка рабочего Эта лампочка загорается если работает хотя бы один нагревательный элемент Контрольная духовки лампочка термостата Гаснет когда температура в духовке достигает заданного значения и загорается каждый раз когда термостат включается для поддержания заданного значения температуры Контрольная лампочка жаровни рис 13 В моделях снабженных жаровней показывает что задействован соответствующий нагревательный элемент эта лампочка гаснет при установке переклю чателя в положение 0 Контрольная лампочка гриля В плитах с газовой духовкой показывает что включен электрический гриль Термометр Некоторые плиты снабжены термометром для контроля температуры в духовке В некоторых моделях о повышении температуры свидетельствует появление красной полоски на стекле дверцы духовки в других моделях при повышении температуры внутри духовки на дверце появляется красный значок рис 14 15
