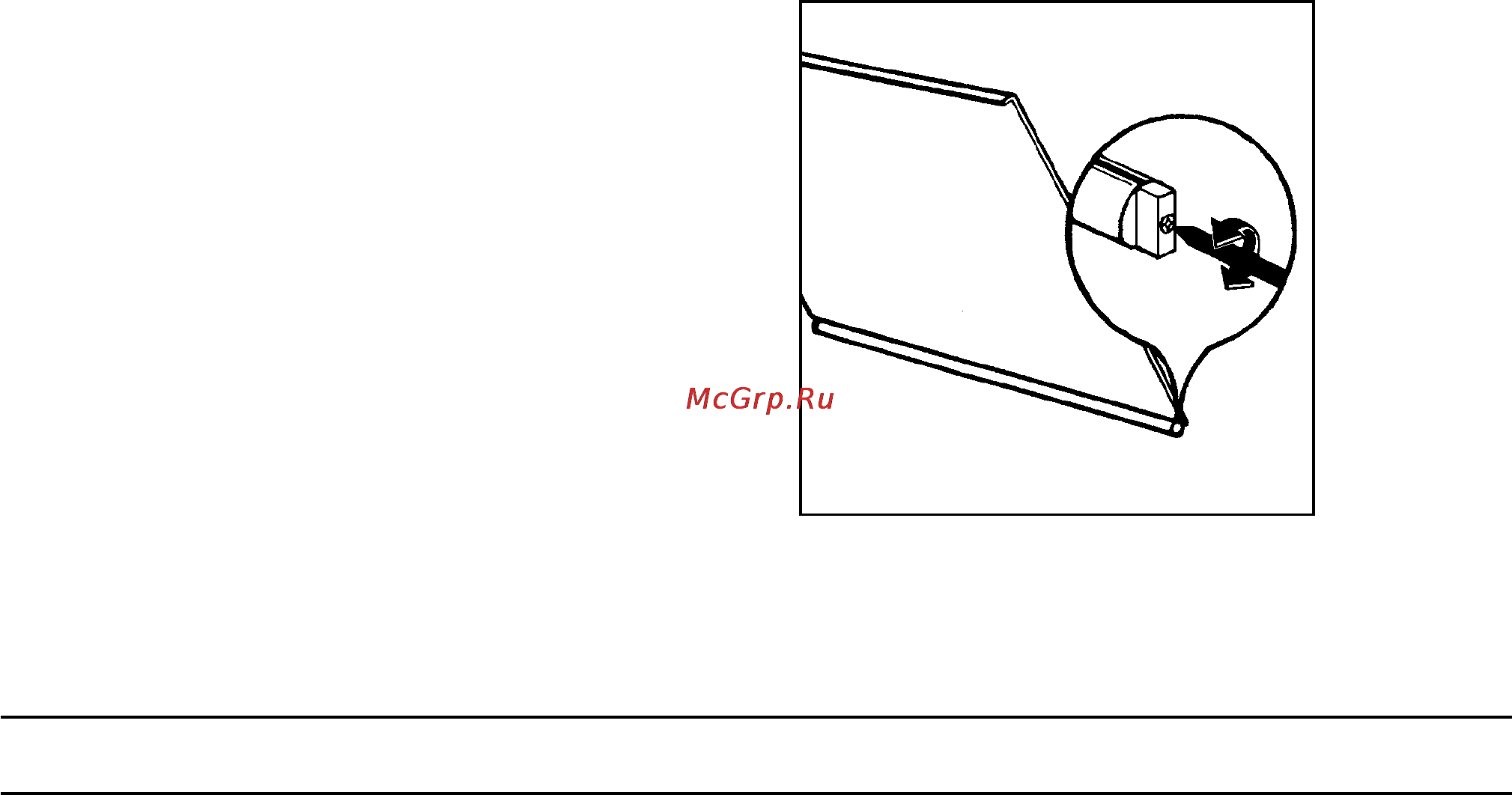

БАЛАНСИРОВКА КРЫШКИ В моделях снабженных стеклянной крышкой имеются специальные балансировочные пружины Эти пружины находятся в петлях крышки благодаря этим пружинам крышка закрывается легко и плавно При помощи отвертки вы можете регулировать закрывание крышки Можно увеличить усилие необходимое для открывания закрывания крышки повернув регулировочный винт на 2 3 оборота так как показано на рис 20 рис 20 ПОДКЛЮЧЕНИЕ ГАЗА Подключение газа должно быть выполнено в соответствии с действующими в стране правилами После проведения испытаний изготовитель выпускает плиту отрегулированную для того типа газа который указан на табличке с техническими данными на задней стенке плиты рядом с разъемом для подключения газа Убедитесь в том что Вы подключаете плиту к источнику газа указанного в табличке типа В противном случае следуйте инструкциям приведенным в разделе РЕГУЛИРОВКА ДЛЯ РАЗНЫХ ТИПОВ ГАЗА Для обеспечения оптимального функционирования плиты и минимального расхода газа удостоверьтесь в том что давление газа соответствует значениям указанным в таблице Характеристики горелок Если давление газа отличается от указанного или непостоянно то можно установить в трубе подачи газа соответствующий регулятор давления 26 ПОДКЛЮЧЕНИЕ С ИСПОЛЬЗОВАНИЕМ ЖЕСТКОЙ ТРУБКИ ИЛИ ГИБКОЙ МЕТАЛЛИЧЕСКОЙ ТРУБКИ Для повышения уровня безопасности при подключении к газовой системе рекомендуется в соответствии с действую щими правилами использовать жесткие трубки например медные или гибкие трубки из нержавеющей стали подклю чение должно быть выполнено так чтобы на плиту не действовали никакие механические усилия Используется разъем для подключения газа Сс 1 2 При таком типе подключения для соединения с сетью подачи газа следует использовать такие и только такие гибкие металлические трубки какие удовлетворяют действующим в стране правилам
