3. Ввод в эксплуатацию
Logatop
GE/GZ1.105 / 60 - 105 kW
Buderus
Logatop GE/GZ 1.. - Оставляем за собой право на изменения.
10
- 2. Магнитный клапан Класс А, медленное открытие,
быстрое закрытие, с возможностью настройки
пускового и основного количества газа (Газовая
арматура одноступенчатая, Puc. 5)
- 2. Магнитный клапан Класс А, медленное открытие ,
быстрое закрытие, с возможностью настройки
пускового количества газа, ступеней 1 и 2 (Газовая
арматура Двухступенчатая, Puc. 9)
- Измерительный ниппель входного и рабочего давления
(в форсунке)
- Электрическое присоединение через штекерные
разъёмы.
Давление на входе max. 360 mbar.
(Соблюдайте технические требования по установке
газового оборудования!)

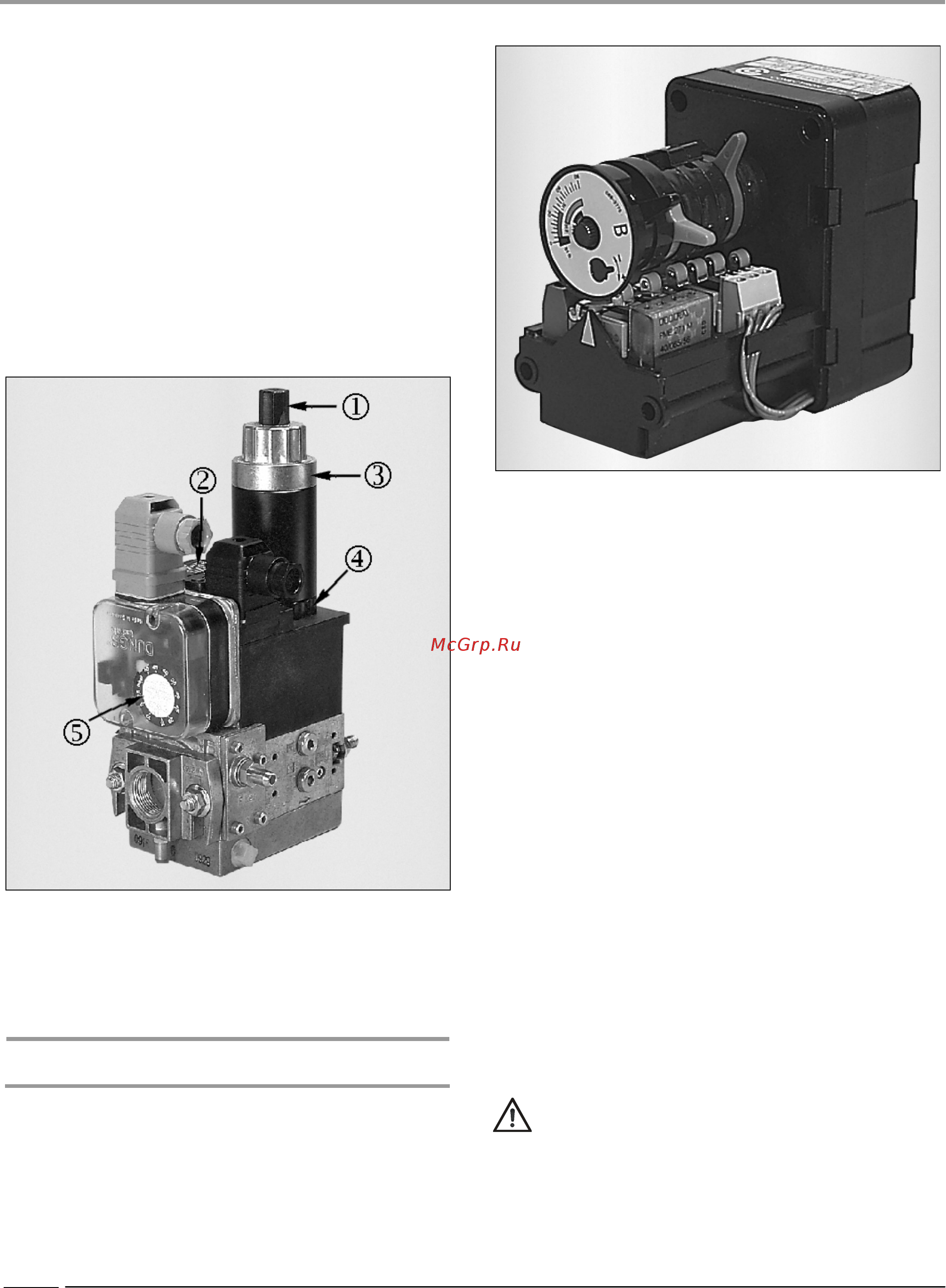

Puc. 9: Газовая арматура, двухступенчатая
Пусковое количество газа
Давление газа
Кол-во газа, ступень 2
Кол-во газа ,ступень 1
Регулятор давления газа
3.7 Сервопривод LKS 120-10
Сервопривод LKS 120-10 переключает между 1-ой и 2-ой
ступенью, а так же магнитный клапан 2-ой ступени.
При регулировочном отключении сервопривод
останавливается в зависимости от положения на ступени
1 или ступени 2.
Puc. 10: Сервопривод LKS 120-10
• Настройка
Количество воздуха , ступень 1: Регул. рычаг синий.
Меньше воздуха ступень 1: Синий рычаг установить на
меньшее значение, повернув против часовой стрелки.
После запуска горелки сервопривод установится
самостоятельно в заданное положение.
Больше воздуха ступень 1: Синий рычаг установить на
большее значение, повернув по часовой стрелке.
Так как, сервопривод не установится самостоятельно в
заданное положение, приподнимите планку на реле
серводвигателя и отпустите её. Сервопривод перейдёт в
новое положение.
Количество воздуха, ступень 2: Регулировочный рычаг
оранжевый.
Меньше воздуха, ступень 2: Оранжевый
регулировочный рычаг перевести против часовой стрелки
на меньшее значение. Горелку на неск. секунд
переключить на ступень 1. После повторного включения
ступени 2 сервопривод встанет в положение выбранного
кол-ва воздуха.
Больше воздуха, ступень 2: Оранжевый регул. рычаг
перевести на большее значение по часовой стрелке. При
работе на ступени 2 сервопривод самостоятельно
встанет в заданное положение.
Сервопривод не должен стопориться
механически ни в одном из положений,
В противном случае может быть поврежден
серводвигатель.
Точка переключения Магнитный клапан 2:
Регулировочный рычаг чёрный.
