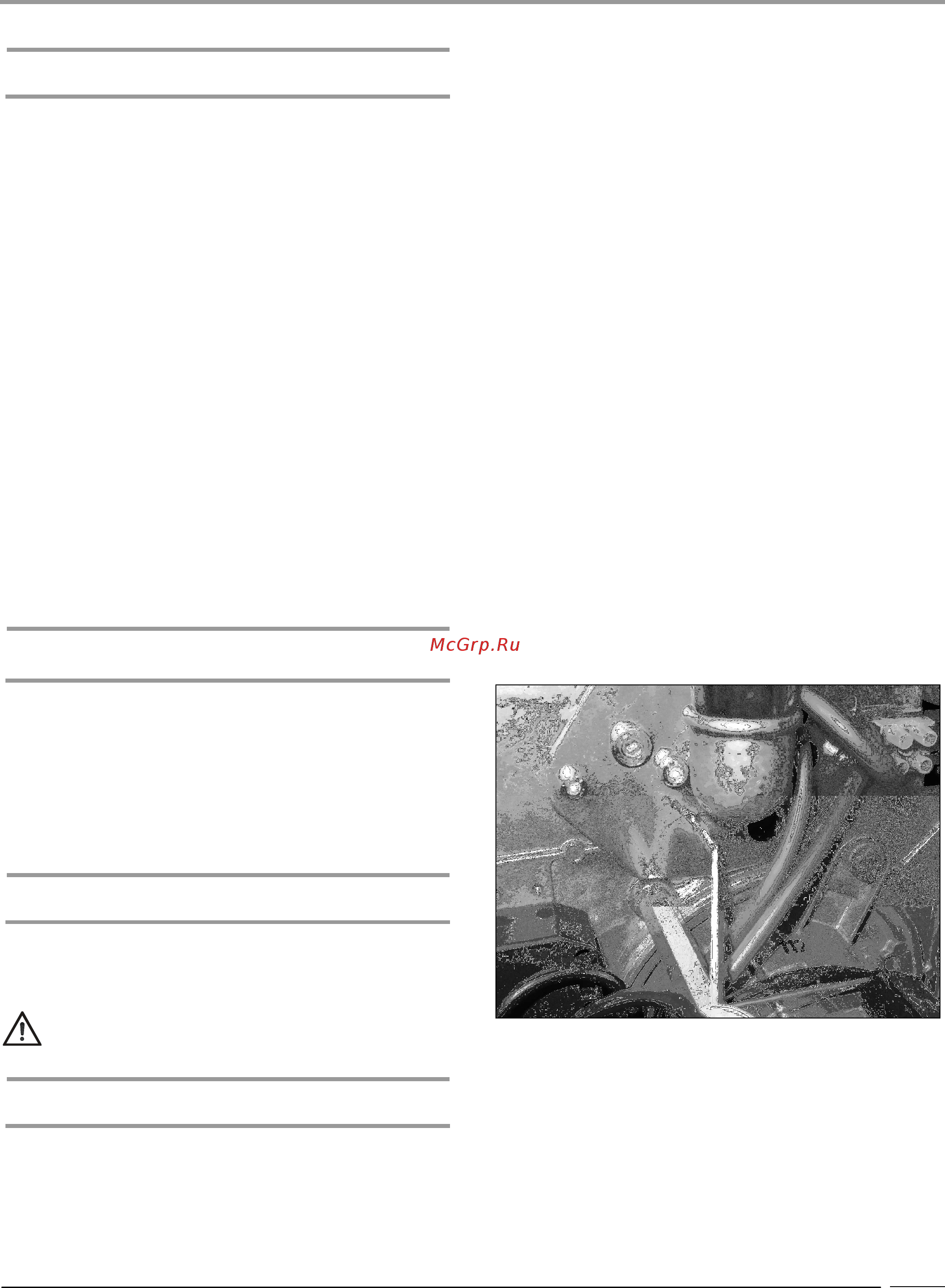

![Buderus Logatop GE 1.105 [7/26] Ввод в эксплуатацию](/views2/1422743/page7/bg7.png)
Logatop GE/GZ1.105 / 60 - 105 kW
3. Ввод в эксплуатацию
Buderus
Logatop GE/GZ 1.. - Оставляем за собой право на изменения.
7
3 Ввод в эксплуатац ию
3.1 Проверка газопровода на герметичность
Перед вводом в эксплуатацию и при ежегодном
обслуживании горелки необходимо проверить всю
систему на герметичность. Необходимо произвести
следующие операции:
- Продувка газопровода до шарового крана.
- Контроль газопровода между шаровым краномoи
газовым мультиблоком по следующей схеме:
1. Закрыть шаровой кран,открыть измерительные
штуцеры Pe и Pa (см. Puc. 5).
2. Присоединить к измерительному штуцеру Pe U-
образный манометр и компрессор.
3. При давлении природного газа 100 mbar и
сжиженного 150 mbar подать давление.
5 мин. для выравнивания давления.
4. В последующие 5 минут давление должно упасть не
более чем на 1 mbar.
- Контроль герметичности обоих магнитных клапанов.
Аналогичная последовательность действий, как и в п.2
но только присоединение к измерительному ниппелю
Pa.
Если давление упало, значит газовая арматура не
герметична.
3.2 Проверка работоспособности
электрической системы.
1. закрыть шаровой кран, как указано в пункте 2.
2. Подать прибл. 50 mbar давления на ниппель Pe.
3. Включить электровыключатель горелки,
разблокировать менеджер горения.
По истечении времени продувки давление на U-образном
манометре должно понизиться и переключатель
давления газа на горелке выключиться.
3.3 Удаление воздуха в газопроводе
Открыть измерительный штуцер Pa, подключить к нему
шланчик, открыть шаровый кран и удалить воздух на
улицу.
Удаление воздуха в котельной строго
запрещенно.
3.4 Настройка горелки Logatop GE1.105
Каждая горелка настроена на мощность и опробована в
работе. Предварительные настройки указанны в Глава
6.1 (ориентировочные значения для указанного типа
газа).
Необходимо соблюдать следующие требования при
установке объёма газа на газовой арматуре (см. Puc. 5):
- Установить реле давления газа на значение, при
котором горелка функционирует безупречно.
Природный газ - прибл. 10 mbar. Сжиженный газ прибл.
25 mbar.
- Пусковое кол-во регулируется винтом (1)
- быстрое открытие
- медленное открытие
- Установка количества газа может при небольших
изменениях относительно предварительной настройки
производится путём перенастройки давления газа
(давления в форсунке) на регулировочном винте 2.
- Высокое давление, больше газа
- Низкое давление, меньше газа.
- При существенных изменениях, а также для работы
горелки на жидком газе кол-во газа переустановить на
настроечном колесе(3).
- меньше газа
- Больше газа
Соответствующее изменение регулировки поступающего
воздуха производится следующим образом:
a) Перенастройка подпорной шайбы в пламенной трубе
Размер B (см. Puc. 4, Абз. 4.3 и Абз. 6.1 Настроечные
размеры) Тем самым скорость воздуха в головке
горелки и пламенной трубе, а также форму пламени
можно адоптировать к условиям камеры сгорания.
Puc. 4: Настройка подпорной шайбы: Размер B
