6. Техническая документация
Logatop GE/GZ1.105 / 60 - 105 kW
Buderus
Logatop GE/GZ 1.. - Оставляем за собой право на изменения.
18

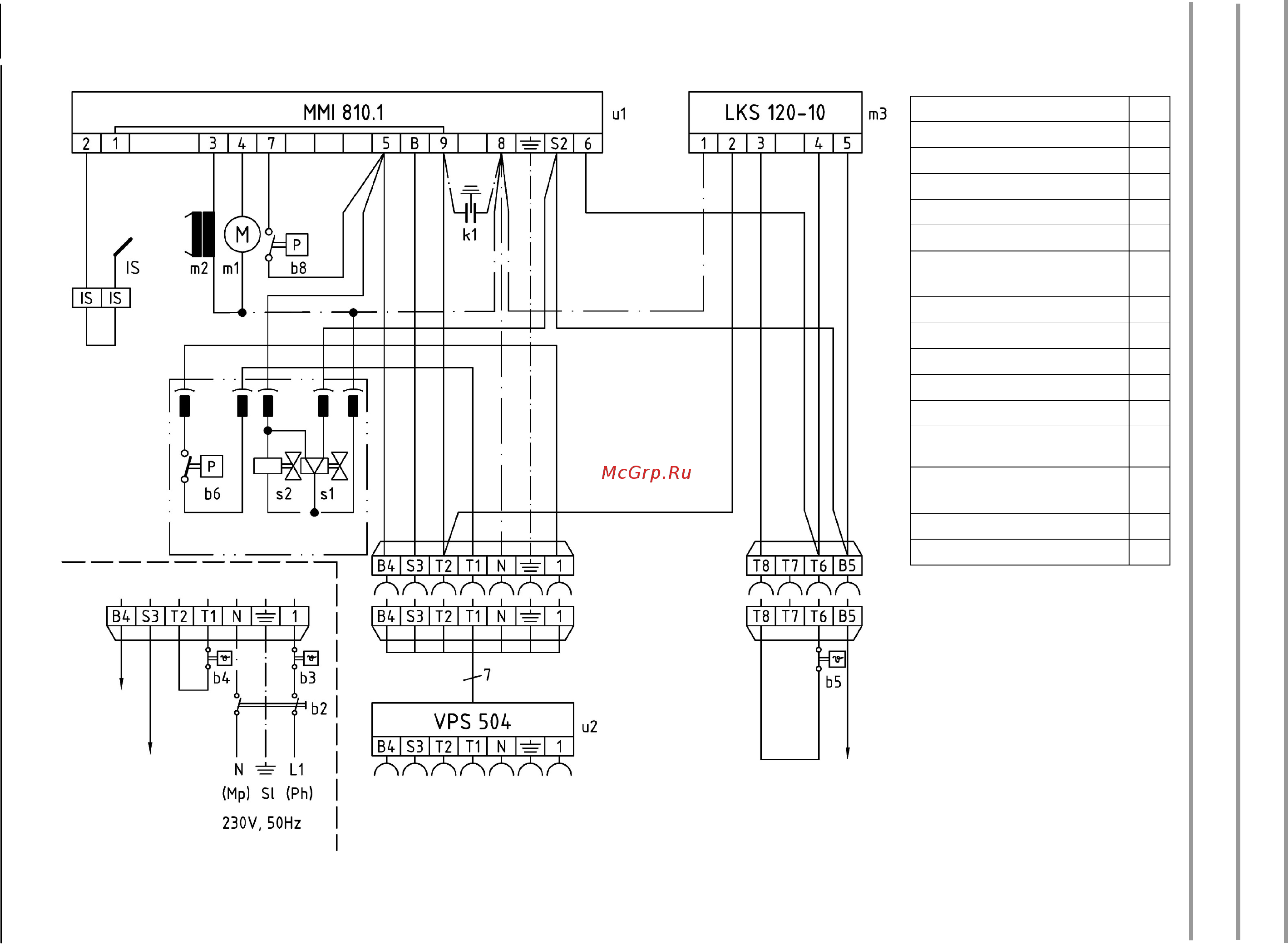

6.3 Электрическая схема Logatop GZ 1.105
Pos.
b2
b3
b4
b5
b6
b8
IS
k1
m1
m2
m3
s1
s2
u1
u2
Наименование
Выключатель
Аварийный термостат
Переключ. Термостат 1
Переключ. Термостат 2
Реле давления газа
Переключатель давления
воздуха
Контроль ионизации
Конденсатор
Мотор с конденсатором
Запальный трансформатор
Сервопривод
Магнитный клапан ступень
1
и 2
Защитный магнитный
клапан
Менеджер горения
Контроль герметичности
Соблюдайте местные
требования
электробезопасности.
Клеммы заземления горелки
соедините с заземляющим
проводом.
Штекерные соединения в
соотв.с DIN 4791
Puc. 17:
Внешние подключения
Мультиблок
Внимание!
соблюдайте полярность!
Время работы
ошибка
