Logatop GE/GZ1.105 / 60 - 105 kW
3. Ввод в эксплуатацию
Buderus
Logatop GE/GZ 1.. - Оставляем за собой право на изменения.
9
• Обзор
Меньшая мощность:
Уменьшить настройку размера B (Регулировочный винт
под газовой трубой ),уменьшить объём газа (Регулировка
на регуляторе давления газовой арматуры),
перенастройка количества воздуха происходит через
изменение размера B и при необходимости посредством
перенастройки воздушной задвижки.
Большая мощность:
Размер B- увеличить,повысить объём газа. (см. выше).
• Настройка реле давления воздуха
Реле давления воздуха отрегулировано на заводе и не
может быть перенастроен.

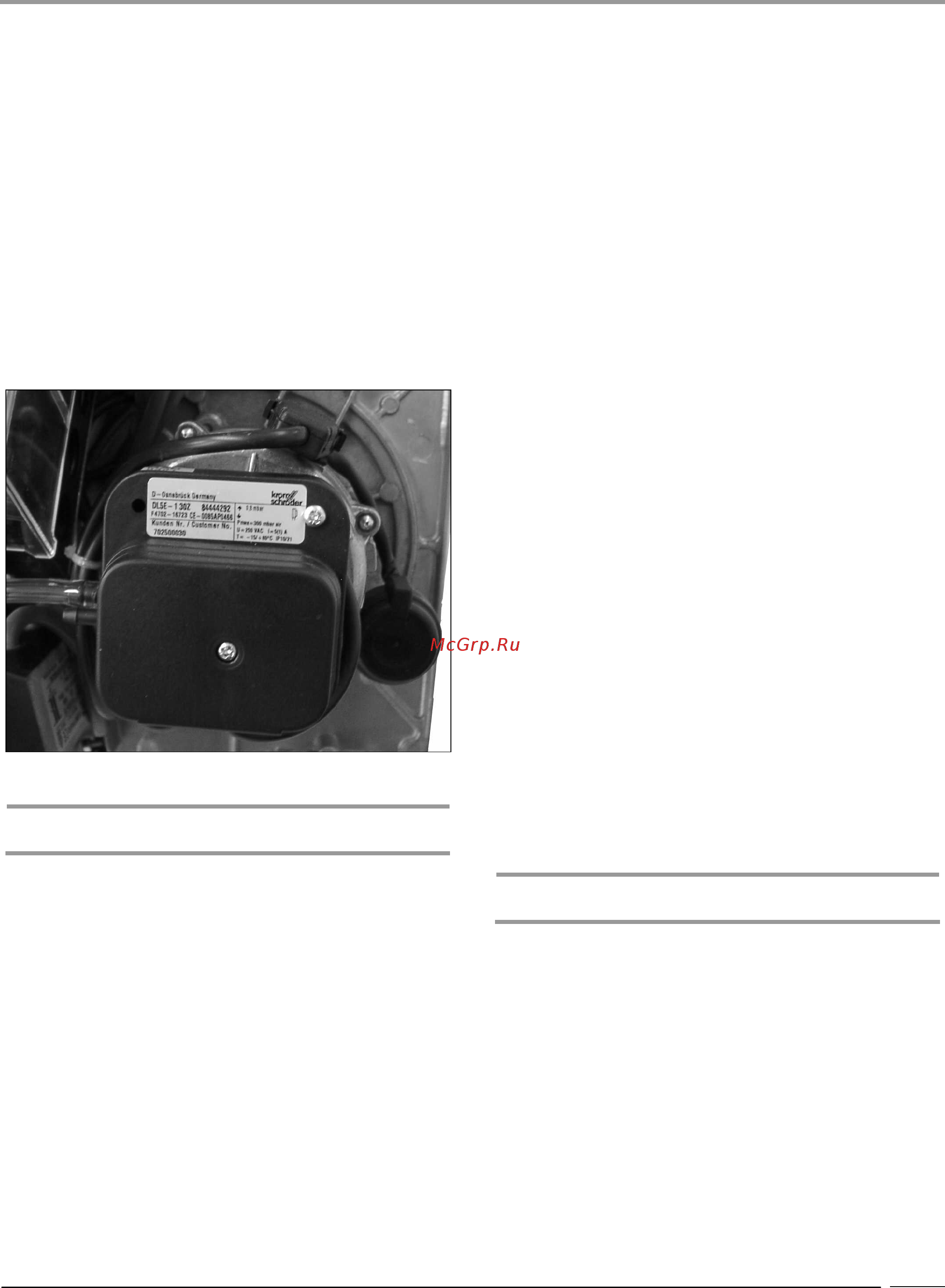

Puc. 8: Реле давления воздуха
3.5 Настройка горелки Logatop GZ1.105
Каждая горелка настроена на мощность и опробована в
работе. Предварительные настройки указанны в Глава
6.1 (ориентировочные значения для указанного типа
газа).
Необходимо соблюдать следующие требования при
установке объёма газа на газовой арматуре (см. Puc. 5):
- Установить реле давления газа на значение, при
котором горелка функционирует безупречно.
Природный газ - прибл. 10 mbar. Сжиженный газ прибл.
25 mbar.
- Пусковое кол-во регулируется винтом 2 (1)
быстрое открытие
медленное открытие
- Установка количества газа ступени 2 может
производится путём перенастройки давления газа
(давления в форсунке) на регулировочном винте 2.
Высокое давление, больше газа
Низкое давление, меньше газа.
- При существенном изменении мощности кол-во газа 2-
ой ступени можно переустановить настроечным
колесом клапана 2(3).
меньше газа
Больше газа
- Объём газа ступени 1 можно переустановить
настроечным колесом клапана 2 (4).
меньше газа
Больше газа
Соответствующее изменение регулировки поступающего
воздуха производится следующим образом:
a) Перенастройка подпорной шайбы в пламенной трубе
(см. таблицу предварительных настроек). Тем самым
скорость воздуха в головке горелки и пламенной трубе,
а также форму пламени можно адоптировать к
условиям камеры сгорания.
b) Настройка воздушной задвижки для ступени 1 и 2
посредством переключения кулачкового выключателя
сервопривода.
c) Перенастройка воздухозабор ника. Если после
перенастройки воздушной заслонки не достигнуты
вышеуказанные показатели, можно переустановить
воздухозаборник (Puc. 7).
• Настройка воздухозаборника
Среднее положение
При повышенном сопротивлении камеры сгорания или
затруднённом газоотводе. Нормальное положение для
начального диапазона мощности горелки.
Максимальное положение
При крайне сложных условиях работы отопительной
системы. Для среднего и максимального диапазона
мощности горелки.
3.6 Газовая арматуры
Горелка и газовая арматура образуют единый комплекс
готовый к установке и применению.
Обычные компоненты газовой арматуры объединены в
единый функциональный узел:
- Грязеулавливающее устройство, включающее сетку и
фильтр.
- Регулятор давления, выставлен на нулевое значение
относительно давления газопровода.
- Реле давления газа, диапазон настройки 2,5-50 mbar
- Предохранительный магнитный клапан Класс А,
быстрое открытие, быстрое закрытие
