Logatop GE/GZ1.105 / 60 - 105 kW
6. Техническая документация
Buderus
Logatop GE/GZ 1.. - Оставляем за собой право на изменения.
17

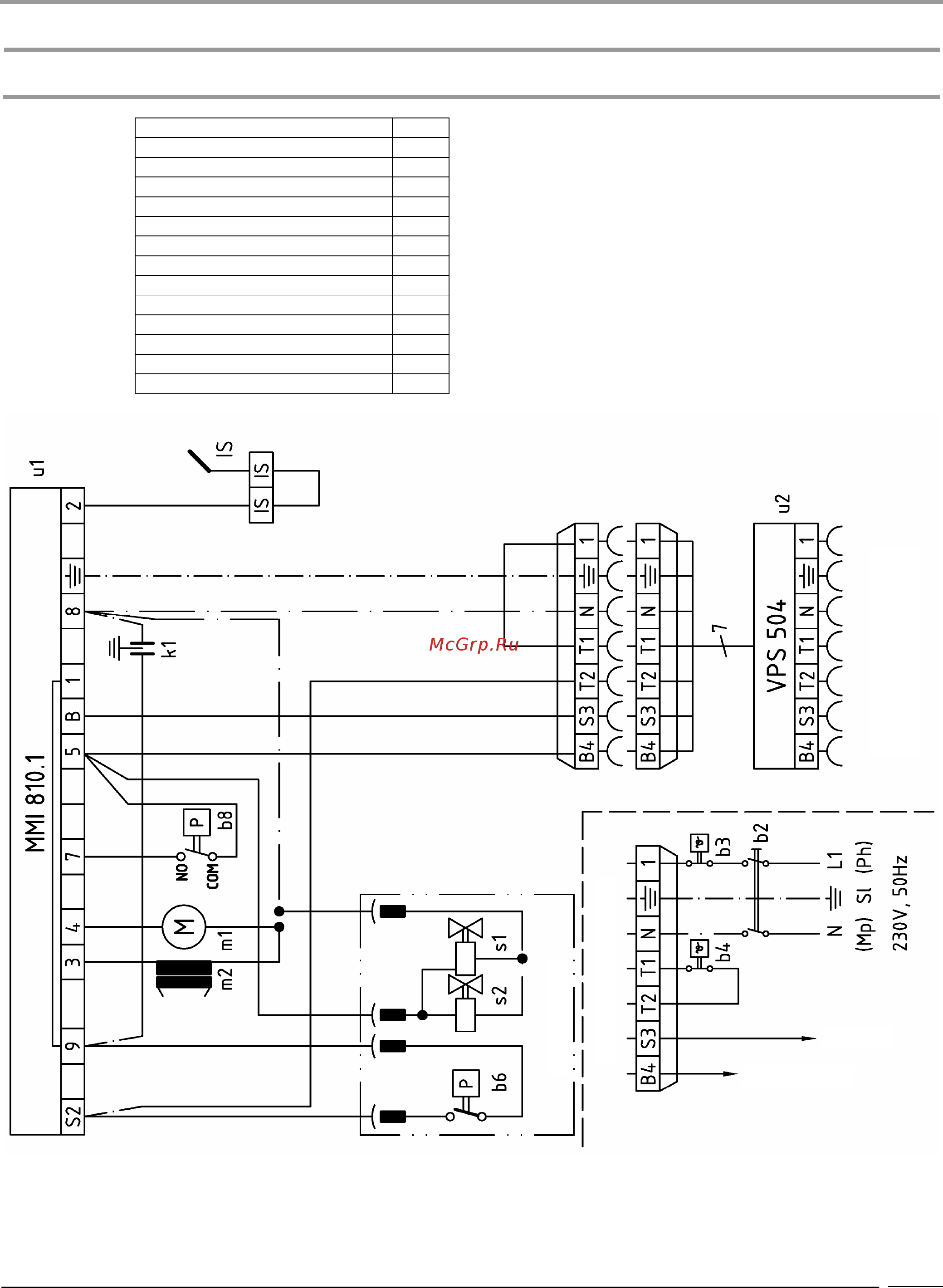

6.2 Электрическая схема Logatop GE 1.105
Наименование Поз.
Выключатель b2
Аварийный термостат b3
Переключ. термостат 1 b4
Реле давления газа b6
Переключатель напора возд. b8
Контроль ионизации 1 S
Конденсатор k1
Мотор с конденсатором m1
Запальный трансформатор m2
Магнитный клапан s1
Защитный магнитный клапан s2
Менеджер горения u1
Контроль герметичности u2
Соблюдайте местные
требования
электробезопасности.
Клеммы заземления горелки
соедините с заземляющим
проводом.
Штекерные соединения в
соотв.с DIN 4791
Puc. 16:
Внешние подключения
Мультиблок
Внимание!
соблюдайте полярность!
Время работы
ошибка
