3.3 Гидравлические подключения
Поз. 1: предохранительный клапан отопительного
контура
Поз. 2: предохранительное устройство контроля
количества воды
Поз. 3: кран для заполнения (кроме французской версии)
Поз. 4: датчик температуры горячей воды
Поз. 5: газовая арматура
Поз. 6: расширительный бак
Поз. 7: форсунки горелки
Поз. 8: вентиль для заполнения расширительного бака
Поз. 9: запальный электрод
Поз. 10: бивалентный теплообменник
Поз. 11: предохранительный ограничитель
температуры
Поз. 12: прерыватель тяги
Поз. 13: датчик контроля дымовых газов
Поз. 14: ионизационный электрод
Поз. 15: датчик температуры подающей линии
Поз. 16: автоматический воздушный клапан
Поз. 17: циркуляционный насос
Поз. 18: регулятор расхода горячей воды
Поз. 19: реле воды
Поз. 20: фильтр холодной воды
Поз. 21: перепускной клапан
Поз. 22: предохранительный ограничитель
температуры (только для Польши)

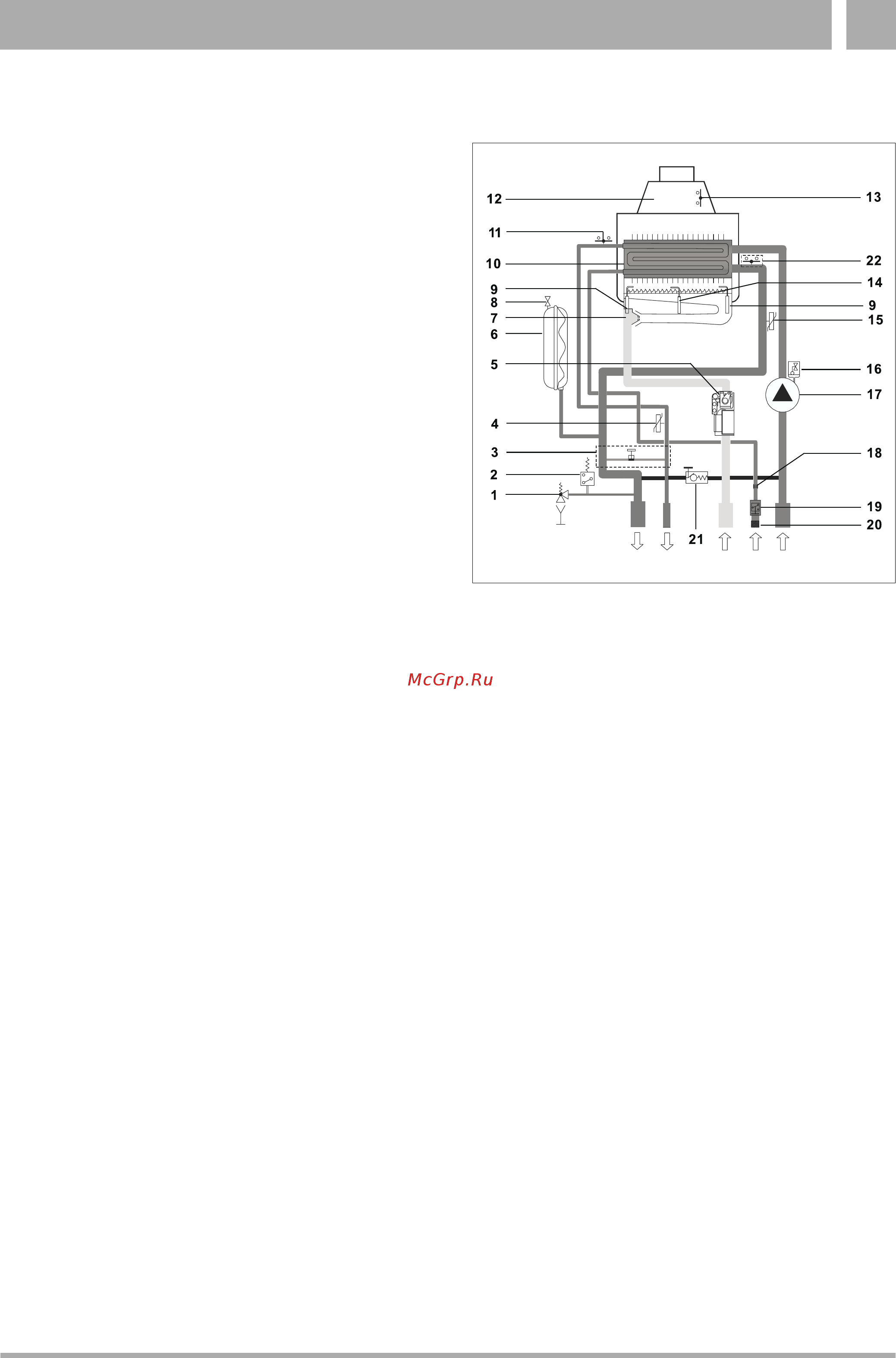

Рис. 3 Logamax U014-24 K и U014-24 K VMC
VK AW GAS EK RK
VK
=
подающая линия котла
AW
=
выход горячей воды
GAS
=
подключение газа
EK
=
вход холодной воды
RK
=
обратная линия котла
