Указания по монтажу 4
17
Оставляем за собой прав о на изменения!
Инструкция по монтажу, эксплуатации и техническому обсл уживанию U012-24/24 K/28 K и U014-24/24 K • Издание 09/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
4.1 Монтаж газового циркуляционного
водонагревателя
4.1.1 Упаковка
Водонагреватель поставляется в полностью собранном
виде в твердой картонной упаковке.
! После снятия упаковки проверьте отсутствие
повреждений изделия.
! Проверьте комплектность объема поставки.
4.1.2 Установка газового циркуляционного
водонагревателя
Для каждого водонагревателя есть специальный мон-
тажный шаблон. При помощи этого шаблона можно
проложить все трубопроводы для воды и газа и вывести
их подключения к водонагревателю до его установки.
Этот шаблон сделан из плотной бумаги и крепится на
стене на место, предусмотренное для установки водо-
нагревателя.

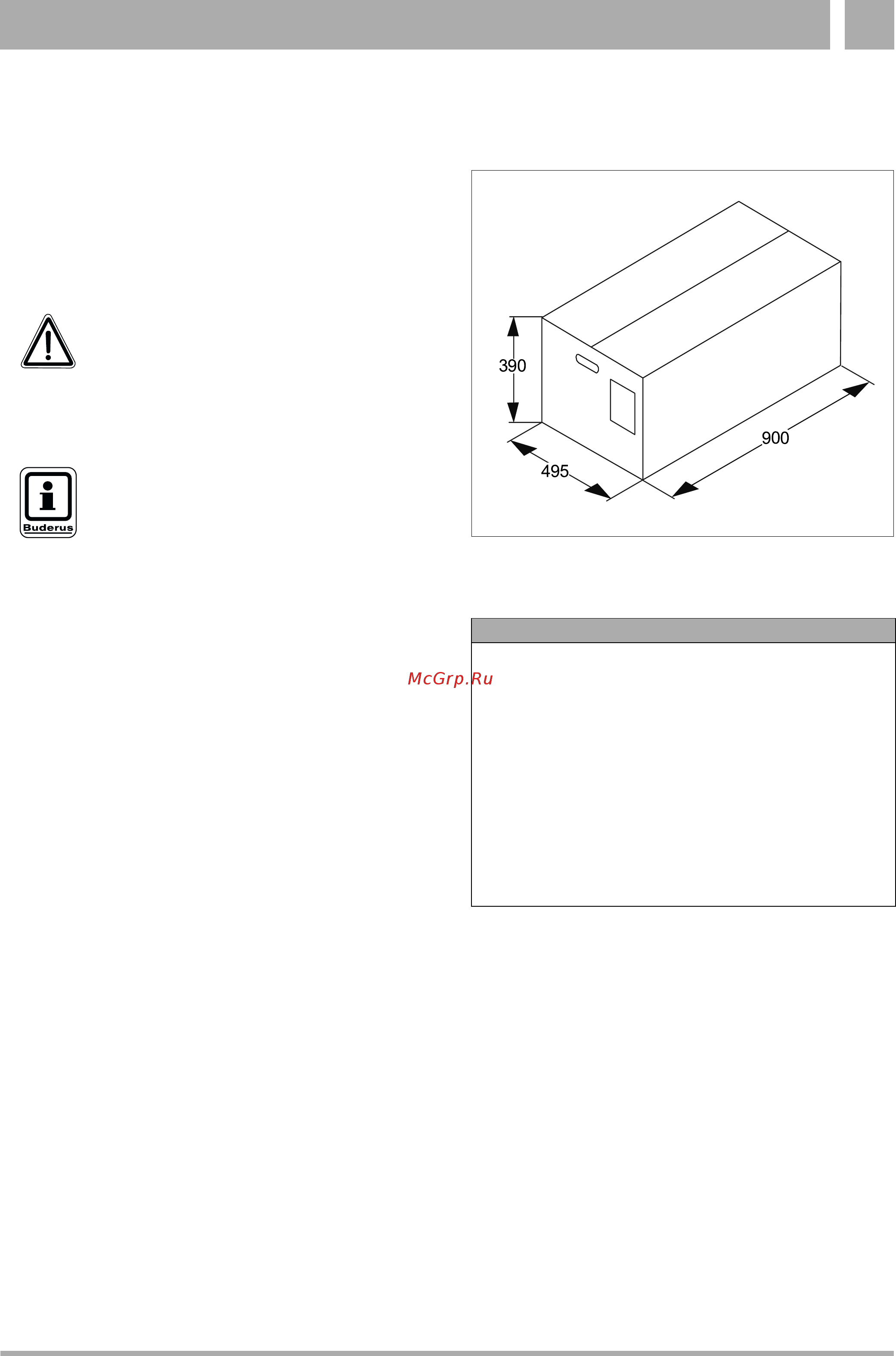

Рис. 7 Размеры упаковки (мм)
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНО ДЛЯ ЖИЗНИ
из-за возможного удушья.
! Уберите упаковочный материал (ко-
робки, пластиковые ленты и мешки)
подальше от детей.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Фирма Будерус не берет на себя никакой
ответственности за травмы людей и живот-
ных или за материальный ущерб, которые
возникли в результате несоблюдения выше-
приведенных пунктов.
Объем поставки
В одном пакете:
– Инструкция по монтажу, эксплуатации и
техническому обслуживанию
– шаблон для настенного монтажа водонагревателя
– 2 дюбеля с крюками для крепления водонагревателя
на стене
– только для модели U012:
уплотнение для подсоединения к дымоходу
– только для модели U012:
переходник для подсоединения к дымоходу
– фильтр на входе холодной воды (только для
моделей К)
Таб.4 Объем поставки
