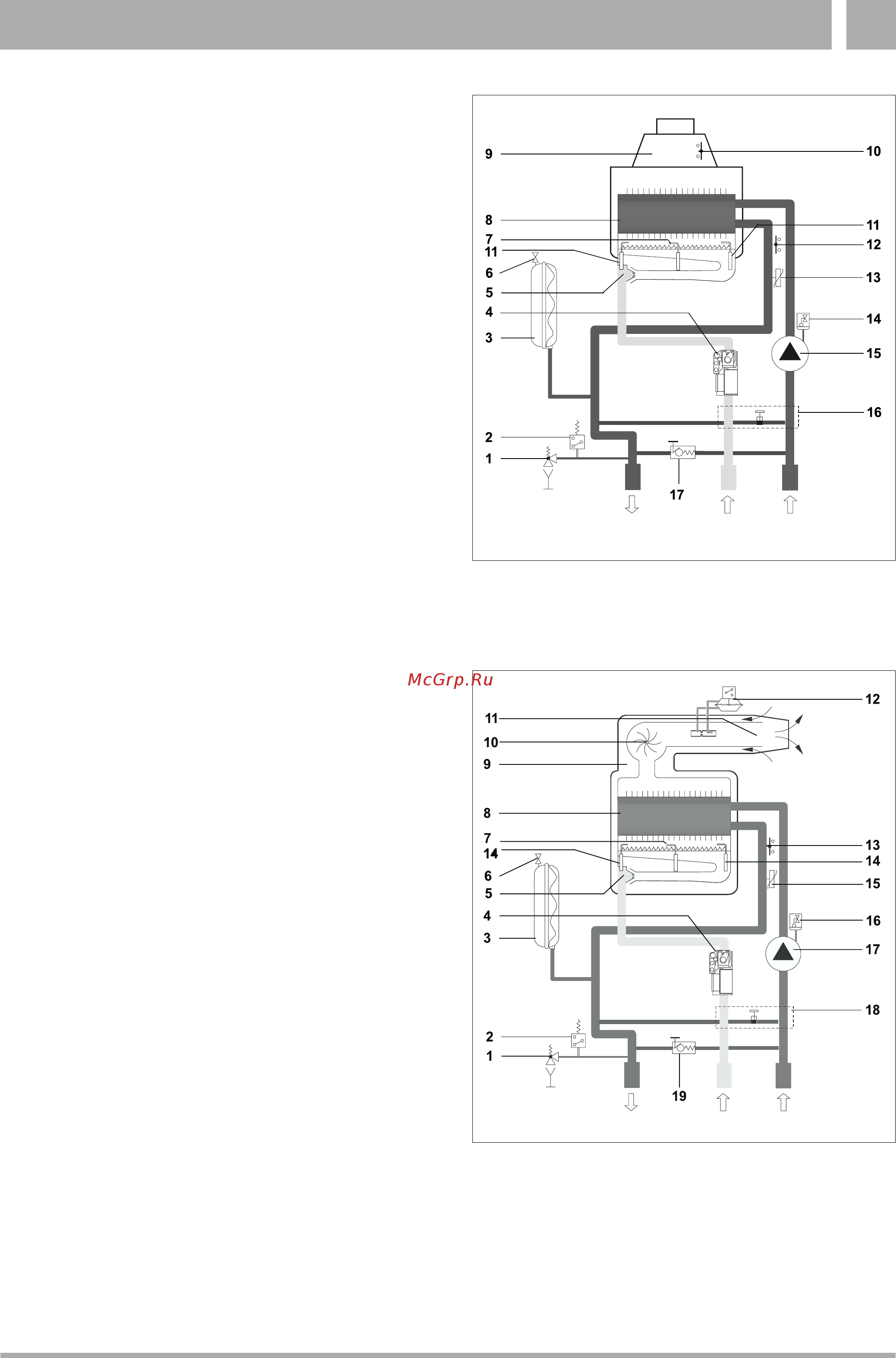

Поз. 1: предохранительный клапан отопительного
контура
Поз. 2: предохранительное устройство контроля
количества воды
Поз. 3: расширительный бак
Поз. 4: газовая арматура
Поз. 5: форсунки горелки
Поз. 6: вентиль для заполнения расширительного бака
Поз. 7: ионизационный электрод
Поз. 8: теплообменник
Поз. 9: прерыватель тяги
Поз. 10: датчик контроля дымовых газов
Поз. 11: запальный электрод
Поз. 12: предохранительный ограничитель
температуры
Поз. 13: датчик температуры подающей линии
Поз. 14: автоматический воздушный клапан
Поз. 15: циркуляционный насос
Поз. 16: кран для заполнения (кроме французской версии)
Поз. 17: перепускной клапан
Поз. 1: предохранительный клапан отопительного
контура
Поз. 2: предохранительное устройство контроля
количества воды
Поз. 3: расширительный бак
Поз. 4: газовая арматура
Поз. 5: форсунки горелки
Поз. 6: вентиль для заполнения расширительного бака
Поз. 7: ионизационный электрод
Поз. 8: теплообменник
Поз. 9: герметичная камера сгорания, защищенная от
доступа воздуха из помещения
Поз. 10: вентилятор дымовых газов
Поз. 11: концентрический дымоход (труба в трубе)
Поз. 12: дифференциальное реле давления
Поз. 13: предохранительный ограничитель
температуры
Поз. 14: ионизационный электрод
Поз. 15: датчик температуры подающей линии
Поз. 16: автоматический клапан выпуска воздуха
Поз. 17: циркуляционный насос
Поз. 18: кран для заполнения (кроме французской версии)
Поз. 19: перепускной клапан
Рис. 5 Logamax U014-24
VK GAS RK
VK
=
подающая линия котла
GAS
=
подключение газа
RK
=
обратная линия котла
Рис. 6 Logamax U012-24
VK GAS RK
VK
=
подающая линия котла
GAS
=
подключение газа
RK
=
обратная линия котла
