Указания по монтажу 4
51
Оставляем за собой прав о на изменения!
Инструкция по монтажу, эксплуатации и техническому обсл уживанию U012-24/24 K/28 K и U014-24/24 K • Издание 09/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
4.7 Адаптирование мощности газового
водонагревателя к отопительной
нагрузке
Убедитесь, что во время адаптации к отопительной наг-
рузке газовой водонагреватель работает только в режиме
отопления и с максимальной мощностью.
Подключить U-образный манометр к ниппелю для изме-
рения давления на форсунках, расположенный на газовой
арматуре (рис.43, стр.46), перевести водонагреватель в
режим отопления и выполнить следующие действия:
! Подождать 50 секунд, чтобы давление на форсунках
достигло максимального значения.
! Снять показание давления на форсунках и по диаграм-
мам на рисунке 51 проверить, соответствие мощности
водонагревателя отопительной нагрузке.
Если такого соответствия нет, то нужно поворачивать
потенциометр 1 "максимальная мощность системы
отопления" (рис.53, стр.55) на монтажной полке до
достижения нужного значения (по часовой стрелке для
повышения, против часовой стрелке - для понижения
давления на форсунках).
Пример:
Для Logamax U014-24/U012-24 максимальная мощность
системы отопления не должна превышать 17 кВт.
Воспользуйтесь диаграммой на рисунке 51.
Давление на форсунках в этом случае составит:
– 6,18 мбар – для природного газа G20
– 7,3 мбар – для природного газа G25
– 5,7 мбар – для природного газа G50
– 6,8 мбар – для природного газа G35
– 4,6 мбар – для природного газа G41,5
– 20,5 мбар – для пропана
– 16,3 мбар – для бутана
! Выключить водонагреватель и плотно закрыть
контрольный ниппель.

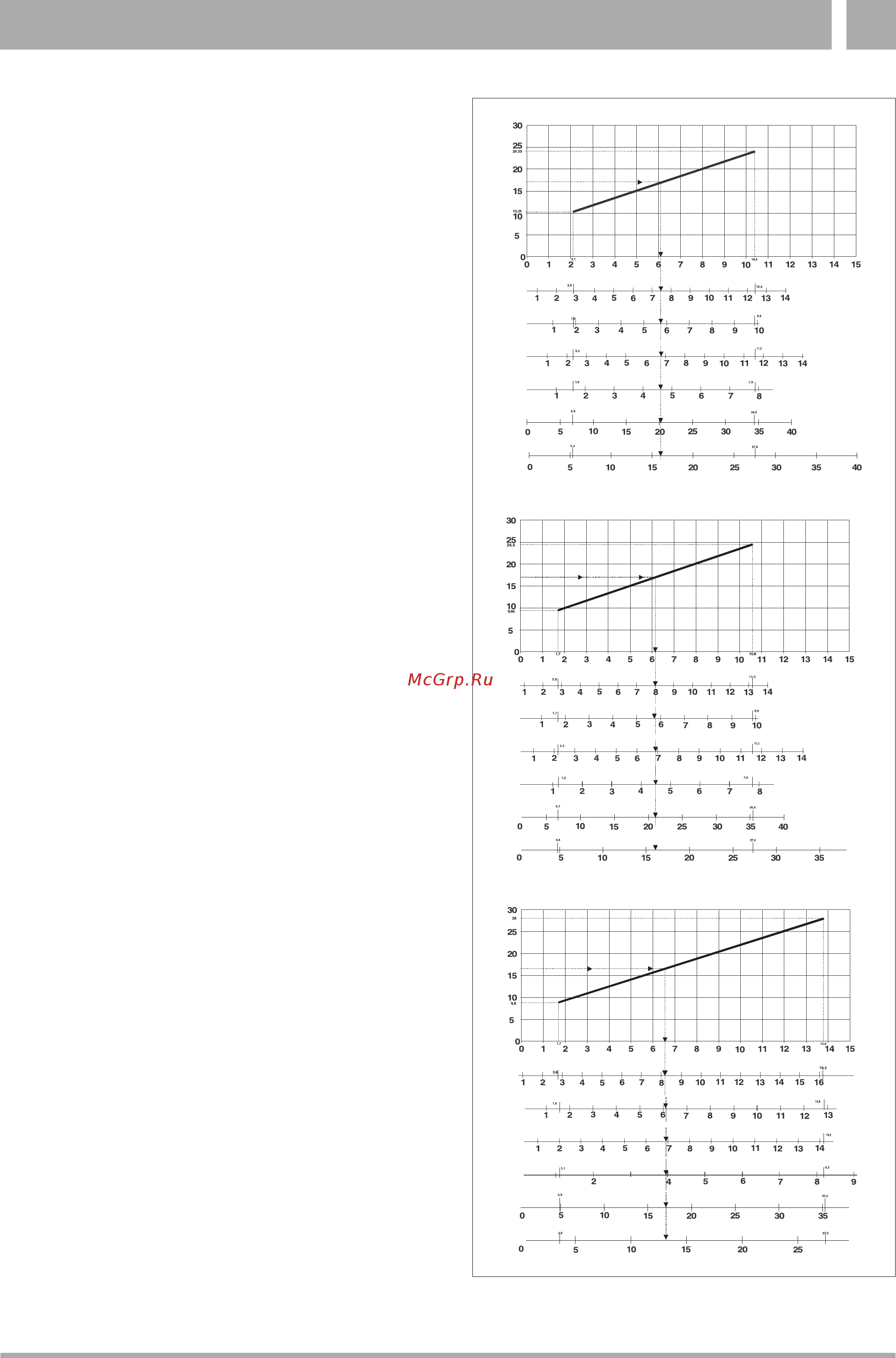

Рис. 51 Зависимость давления на форсунках горелки от
мощности котла
Logamax U014 - 24 K – Logamax U014-24 (A)
Logamax U012 - 24 K – Logamax U012-24 (B)
Logamax U012 - 28 K (C)
Мощность (кВт)
Мощность (кВт)
Мощность (кВт)
Природный газ G20 - 18/20 мбар
Природный газ G25 - 25 мбар
Природный газ G35* - 20 мбар
Природный газ G41,5* - 20 мбар
Пропан 37/36 мбар
Природный газ G35* - 20 мбар
Бутан 28 – 30 мбар - бутан/пропан 50 мбар
Природный газ G20 - 18/20 мбар
Природный газ G25 - 25 мбар
Природный газ G35* - 20 мбар
Природный газ G41,5* - 20 мбар
Пропан 37/36 мбар
Природный газ G35* - 20 мбар
Бутан 28 – 30 мбар - бутан/пропан 50 мбар
Природный газ G20 - 18/20 мбар
Природный газ G25 - 25 мбар
Природный газ G35* - 20 мбар
Природный газ G41,5* - 20 мбар
Пропан 37/36 мбар
Природный газ G35* - 20 мбар
Бутан 28 – 30 мбар - бутан/пропан 50 мбар
