Указания по монтажу 4
43
Оставляем за собой прав о на изменения!
Инструкция по монтажу, эксплуатации и техническому обсл уживанию U012-24/24 K/28 K и U014-24/24 K • Издание 09/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
4.2.2 Установка перемычек
Перемычки находятся на плате регулирования и служат
для управления основными рабочими функциями.
Доступ к перемычкам:
! Внимание! Отключить напряжение.
! Снять кожух.
! Для доступа к подключениям открутить четыре винта
(рис.39, поз.
A) и снять крышку (рис.39, поз. B).
Перенастройка на другой вид газа
При перенастройке водонагревателя на другой вид газа
нужно изменить положение перемычки JP1 (рис.40).
– работа на природном газе – положение "NAT"
– работа на сжиженном газе – положение "LPG"
Работа с комнатным термостатом
Если газовый циркуляционный водонагреватель должен
работать с комнатным термостатом, имеющим точки пе-
реключения вкл./выкл. или с комнатным термостатом с
плавной регулировкой, то нужно обратить внимание на
установку перемычки JP2 (рис.41).
– комнатный термостат с точками переключения
вкл./выкл. – положение "RT" (заводская настройка)
– комнатный термостат с плавной регулировкой –
положение "OT"

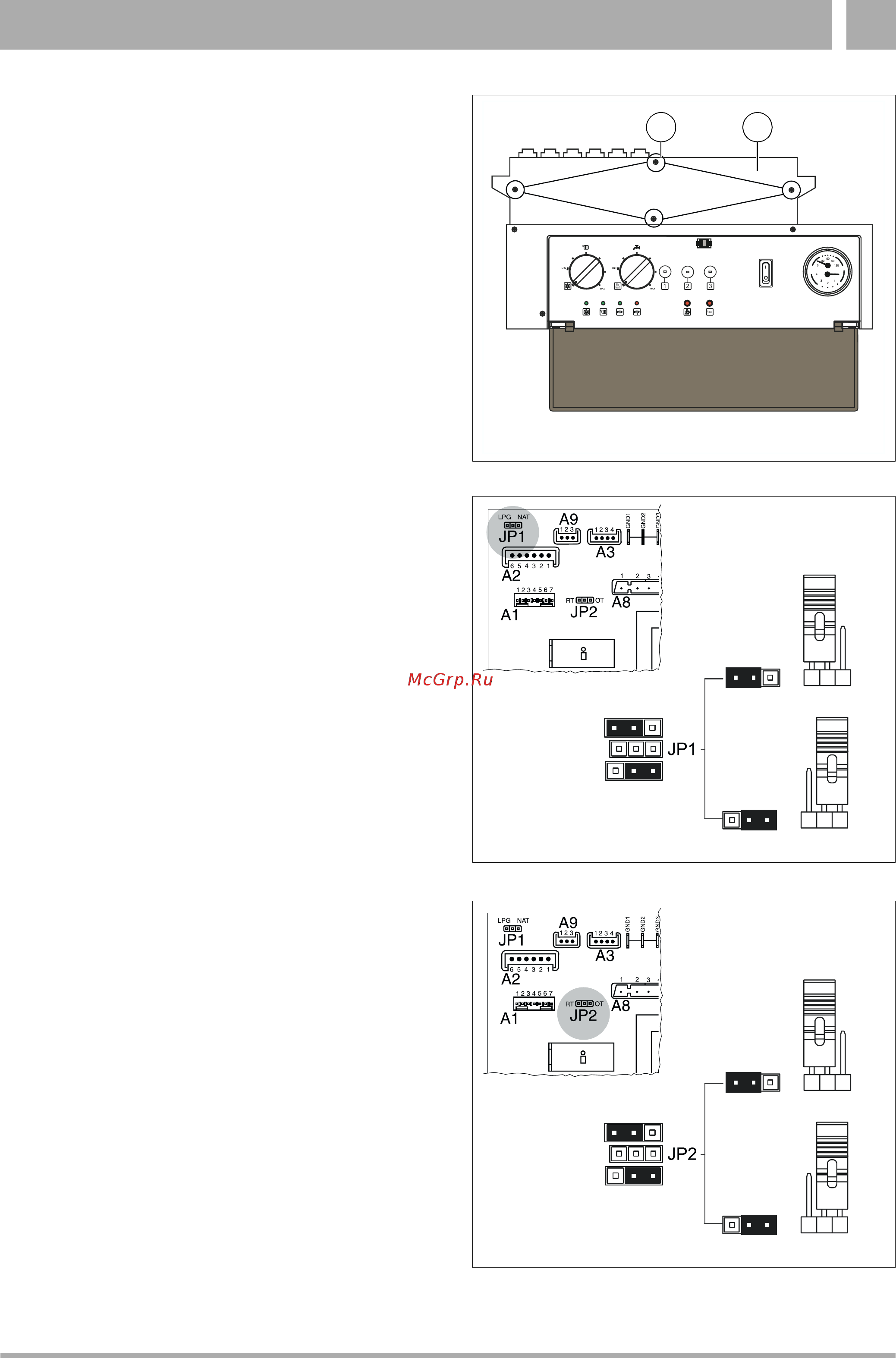

Рис. 39 Установка перемычек
A B
Рис. 40 Перенастройка на другой вид газа
LPG
NAT
NAT
LPG
Рис. 41 Настройка комнатного термостата
RT
OT
OT
RT
